E-A ЭЛЕКТРИКА ЛИНИЯ АККУМУЛЯТОРА

Запчасти Komatsu WA500-3L E-A ЭЛЕКТРИКА ЛИНИЯ АККУМУЛЯТОРА ЭЛЕКТРИКА

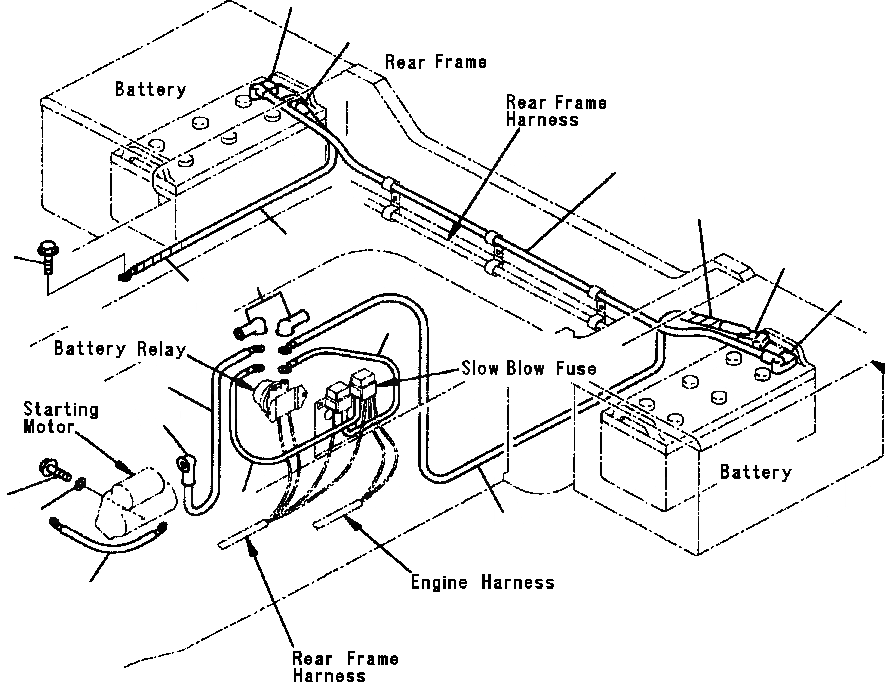

Схема запчастей Komatsu WA500-3L - E-A ЭЛЕКТРИКА ЛИНИЯ АККУМУЛЯТОРА ЭЛЕКТРИКА
11
13
3
15
1
13
2
14
12
15
9
5
14
7
10
8
4
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08028-45040

WIRE, BATTERY (GROUND)

SN: A70001 --UP

1шт.

2

01435-01016

BOLT

SN: A70001 --UP

1шт.

3

425-06-A2540

WIRE, BATTERY TO BATTERY

SN: A70001 --UP

1шт.

4

425-06-22430

WIRE, BATTERY TO BATTERY RELAY

SN: A70001 --UP

1шт.

5

425-06-22121

WIRE, RELAY TO STARTER MOTOR

SN: A70001 --UP

1шт.

6

425-06-12560

WIRE, STARTER MOTOR (GROUND)

SN: A70001 --UP

1шт.

7

01435-01220

BOLT

SN: A70001 --UP

1шт.

8

01643-31445

WASHER

SN: A70001 --UP

1шт.

9

423-06-22420

WIRE, SLOW BLOW FUSE TO RELAY

SN: A70001 --UP

1шт.

10

421-06-22410

WIRE, SLOW BLOW FUSE TO RELAY

SN: A70001 --UP

1шт.

11

424-09-12530

BOOT

SN: A70001 --UP

1шт.

12

424-09-12540

BOOT

SN: A70001 --UP

1шт.

13

08038-22511

CAP

SN: A70001 --UP

2шт.

14

08038-00035

CAP

SN: A70001 --UP

3шт.

15

363-62-33470

PROTECTOR

SN: A70001 --UP

4шт.
