Komatsu
/
Погрузчики фронтальные
/
WA500-3H S/N H20051 - Up
/
H ГИДРАВЛИКА
/

HYDR. ЛИНИЯ (КЛАПАН PPC- CONTR. КЛАПАН - СЕКЦ. КЛАПАН)

Запчасти Komatsu WA500-3H HYDR. ЛИНИЯ (КЛАПАН PPC- CONTR. КЛАПАН - СЕКЦ. КЛАПАН) H ГИДРАВЛИКА

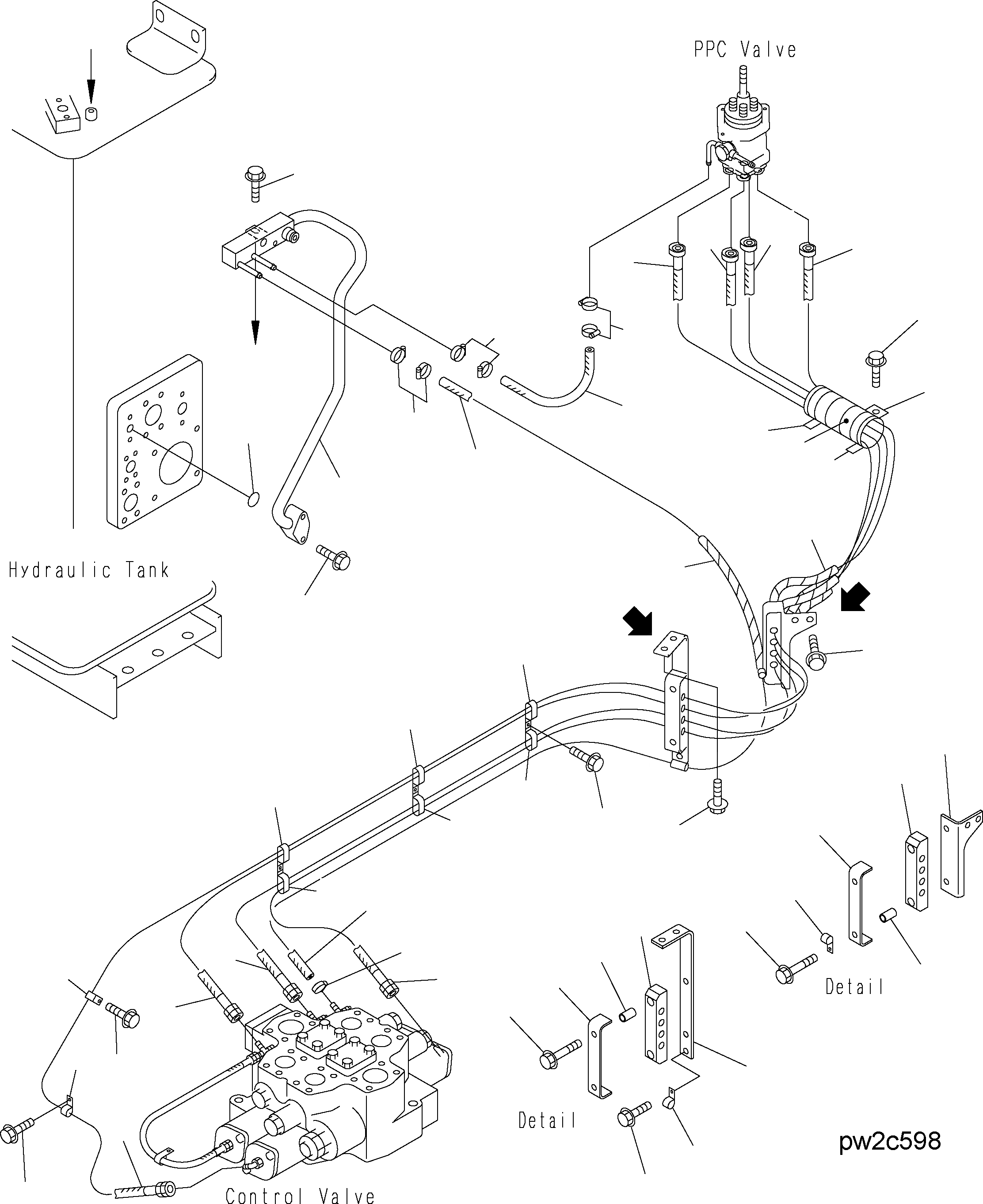

Схема запчастей Komatsu WA500-3H - HYDR. ЛИНИЯ (КЛАПАН PPC- CONTR. КЛАПАН - СЕКЦ. КЛАПАН) H ГИДРАВЛИКА
30
3
4
2
1
8
25
7
26
28
6
20
5
6
21
27
9
22
29
19
10
10
18
13
10
10
15
12
10
19
23
21
10
16
13
14
20
4
11
15
14
1
16
3
11
12
17
2
23
24
12
A
A
B
B
a
a

№

Артикул

Название

Примечание

Количество

1

425-62-23481

HOSE

SN: H20051-UP

1шт.

2

425-877-2221

HOSE

SN: H20051-UP

1шт.

3

425-S31-2161

HOSE

SN: H20051-UP

1шт.

4

425-62-23381

HOSE

SN: H20051-UP

1шт.

5

427-62-11650

COVER

SN: H20051-UP

1шт.

6

08034-20536

BAND

SN: H20051-UP

2шт.

7

198-911-4480

CLIP

SN: H20051-UP

1шт.

8

01435-01016

BOLT

SN: H20051-UP

1шт.

9

363-04-33110

PROTECTOR

SN: H20051-UP

5шт.

10

04435-51510

CLIP

SN: H20051-UP

6шт.

11

04434-51510

CLIP

SN: H20051-UP

4шт.

|$12

04434-51510

CLIP

SN: H20051-UP

2шт.

12

01435-01016

BOLT

SN: H20051-UP

5шт.

13

426-62-23240

RUBBER

SN: H20051-UP

2шт.

14

419-43-17910

SPACER

SN: H20051-UP

4шт.

15

426-62-23730

PLATE

SN: H20051-UP

2шт.

16

01435-01055

BOLT

SN: H20051-UP

4шт.

17

425-62-23530

BRACKET

SN: H20051-UP

1шт.

18

425-62-23570

BRACKET

SN: H20051-UP

1шт.

19

01435-01020

BOLT

SN: H20051-UP

4шт.

20

07281-00197

CLAMP

SN: H20051-UP

3шт.

21

07261-20929

HOSE

SN: H20051-UP

1шт.

22

363-04-33110

PROTECTOR

SN: H20051-UP

1шт.

23

04434-51610

CLIP

SN: H20051-UP

2шт.

24

01435-01016

BOLT

SN: H20051-UP

1шт.

25

07281-00197

CLAMP

SN: H20051-UP

4шт.

26

07260-20932

HOSE

SN: H20051-UP

1шт.

27

425-62-23690

TUBE

SN: H20051-UP

1шт.

28

07000-13025

O-RING

SN: H20051-UP

1шт.

29

01435-01050

BOLT

SN: H20051-UP

2шт.

30

01435-01020

BOLT

SN: H20051-UP

1шт.

Выбрано товаров: 31
