Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA500-3H S/N H20051 - Up
/
H ГИДРАВЛИКА
/

HYDR. ЛИНИЯ (LIFT CYL. /3-Х СЕКЦИОНН. БЕЗ ECSS)

Запчасти Komatsu WA500-3H HYDR. ЛИНИЯ (LIFT CYL. /3-Х СЕКЦИОНН. БЕЗ ECSS) H ГИДРАВЛИКА

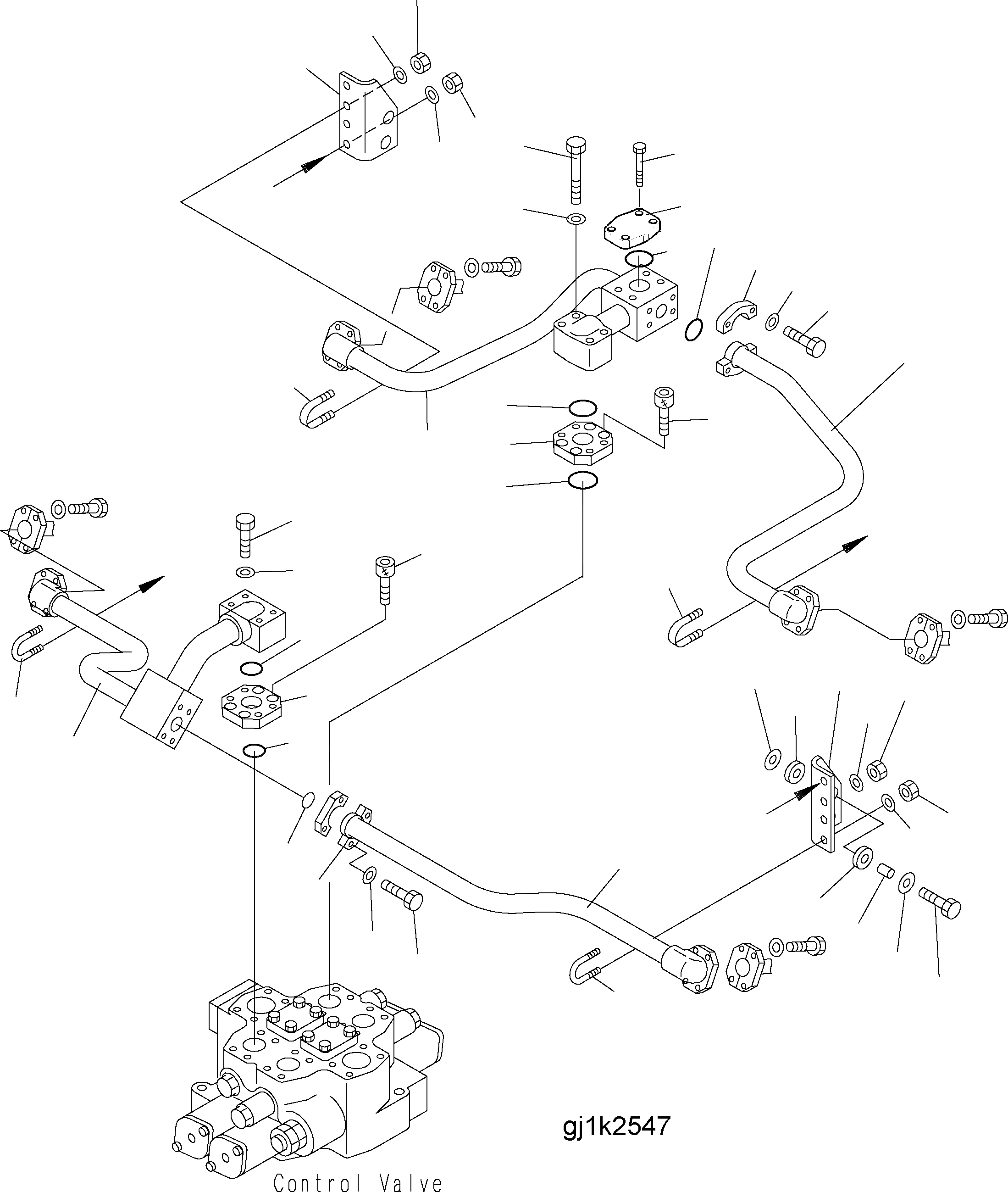

Схема запчастей Komatsu WA500-3H - HYDR. ЛИНИЯ (LIFT CYL. /3-Х СЕКЦИОНН. БЕЗ ECSS) H ГИДРАВЛИКА
17
14
18
21
23
19
20
37
38
15
2
3
5
4
1
16
10
11
9
12
13
34
31
35
6
30
27
22
7
29
25
8
36
33
32
45
46
39
40
41
24
26
43
27
42
28
44
a
a
b
b

№

Артикул

Название

Примечание

Количество

1

425-S99-2660

TUBE

SN: H20051-UP

1шт.

2

07000-13038

O-RING

SN: H20051-UP

1шт.

3

07371-31255

FLANGE

SN: H20051-UP

2шт.

4

01252-71035

BOLT

SN: H20051-UP

4шт.

5

01643-51232

WASHER

SN: H20051-UP

4шт.

6

07283-33450

CLIP

SN: H20051-UP

1шт.

7

01597-01009

NUT

SN: H20051-UP

2шт.

8

01643-31032

WASHER

SN: H20051-UP

2шт.

9

421-62-13740

ADAPTER

SN: H20051-UP

1шт.

10

07000-13048

O-RING

SN: H20051-UP

1шт.

11

01252-71225

SCREW

SN: H20051-UP

4шт.

12

425-S99-2820

PIPE

SN: H20051-UP

1шт.

13

07000-13045

O-RING

SN: H20051-UP

1шт.

14

01010-81275

BOLT

SN: H20051-UP

4шт.

15

01643-51032

WASHER

SN: H20051-UP

4шт.

16

07283-33450

CLIP

SN: H20051-UP

1шт.

17

01597-01009

NUT

SN: H20051-UP

2шт.

18

01643-31032

WASHER

SN: H20051-UP

2шт.

19

423-00-H1540

FLANGE

SN: H20051-UP

1шт.

20

421-00-H0130

O-RING

SN: H20051-UP

1шт.

21

01252-71035

BOLT

SN: H20051-UP

4шт.

22

425-62-23430

BRACKET

SN: H20051-UP

1шт.

23

425-62-23440

BRACKET

SN: H20051-UP

1шт.

24

419-43-17930

CUSHION

SN: H20051-UP

4шт.

25

415-64-13130

CUSHION

SN: H20051-UP

4шт.

26

421-62-18560

SPACER

SN: H20051-UP

4шт.

27

415-64-13120

WASHER

SN: H20051-UP

8шт.

28

01435-01055

BOLT

SN: H20051-UP

4шт.

29

421-62-13740

ADAPTER

SN: H20051-UP

1шт.

30

07000-13048

O-RING

SN: H20051-UP

1шт.

31

01252-71225

SCREW

SN: H20051-UP

4шт.

32

425-62-13271

PIPE

SN: H20051-UP

1шт.

33

07000-13045

O-RING

SN: H20051-UP

1шт.

34

01010-81275

BOLT

SN: H20051-UP

4шт.

35

01643-51232

WASHER

SN: H20051-UP

4шт.

36

07283-33450

CLIP

SN: H20051-UP

1шт.

37

01597-01009

NUT

SN: H20051-UP

2шт.

38

01643-31032

WASHER

SN: H20051-UP

2шт.

39

425-62-13260

PIPE

SN: H20051-UP

1шт.

40

07000-13038

O-RING

SN: H20051-UP

1шт.

41

07371-31255

FLANGE

SN: H20051-UP

2шт.

42

01252-71035

BOLT

SN: H20051-UP

4шт.

43

01643-51032

WASHER

SN: H20051-UP

4шт.

44

07283-33450

CLIP

SN: H20051-UP

1шт.

45

01597-01009

NUT

SN: H20051-UP

2шт.

46

01643-31032

WASHER

SN: H20051-UP

2шт.

Выбрано товаров: 46
