Запчасти Komatsu WA500-3 ТРАНСМИССИЯ (ТРАНСМИССИЯ ПРИВОД)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

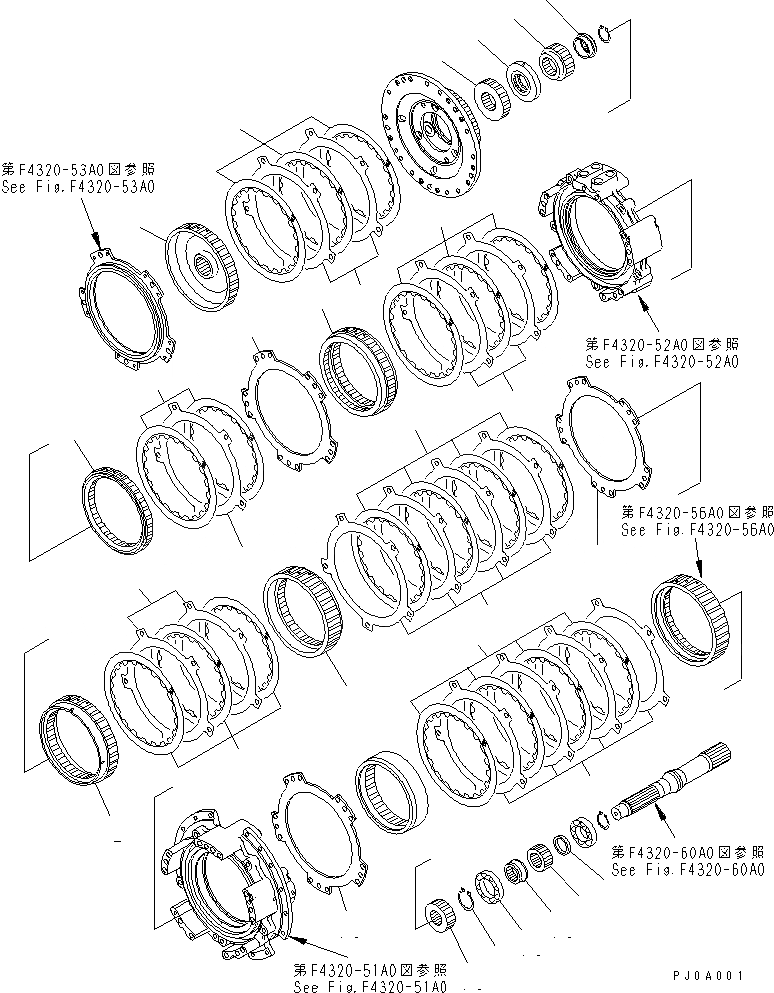

Схема запчастей Komatsu WA500-3 - ТРАНСМИССИЯ (ТРАНСМИССИЯ ПРИВОД)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
6
6
6
7
8
8
8
8
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20

Артикул

Название

Примечание

Количество

|1

425-15-21002

TRANSMISSION ASS'Y

SN: 50435-50751

1шт.

|1

425-15-21001

TRANSMISSION ASS'Y

SN: 50001-50434

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

1

425-15-22660

GEAR,RING

SN: 50001-@

1шт.

2

425-15-22640

GEAR,RING

SN: 50001-@

1шт.

3

421-15-12670

GEAR,RING

SN: 50001-@

1шт.

4

425-15-22680

GEAR,RING

SN: 50001-50751

1шт.

5

421-15-12631

GEAR

SN: 50001-50751

1шт.

6

712-85-12710

DISC

SN: 50001-50751

16шт.

7

712-85-12710

DISC

SN: 50001-@

3шт.

8

425-15-22720

PLATE

SN: 50001-50751

13шт.

9

425-15-22720

PLATE

SN: 50001-@

2шт.

10

425-15-22730

PLATE

SN: 50001-50751

3шт.

11

425-15-22211

GEAR

SN: 50001-@

1шт.

12

421-15-12140

SPACER

SN: 50001-@

1шт.

13

425-15-22380

SPACER

SN: 50001-@

1шт.

14

04064-06525

RING,SNAP

SN: 50001-@

1шт.

15

06000-06913

BEARING

SN: 50001-@

1шт.

16

425-15-22221

GEAR

SN: 50001-@

1шт.

17

421-15-12551

SPACER

SN: 50001-@

1шт.

18

425-15-22241

GEAR

SN: 50001-@

1шт.

19

425-15-22560

SPACER

SN: 50001-@

1шт.

20

421-15-12251

GEAR

SN: 50001-@

1шт.

Выбрано товаров: 23
