Запчасти Komatsu WA500-3 ТРАНСМИССИЯ (ТРАНСМИССИЯ КОЖУХ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

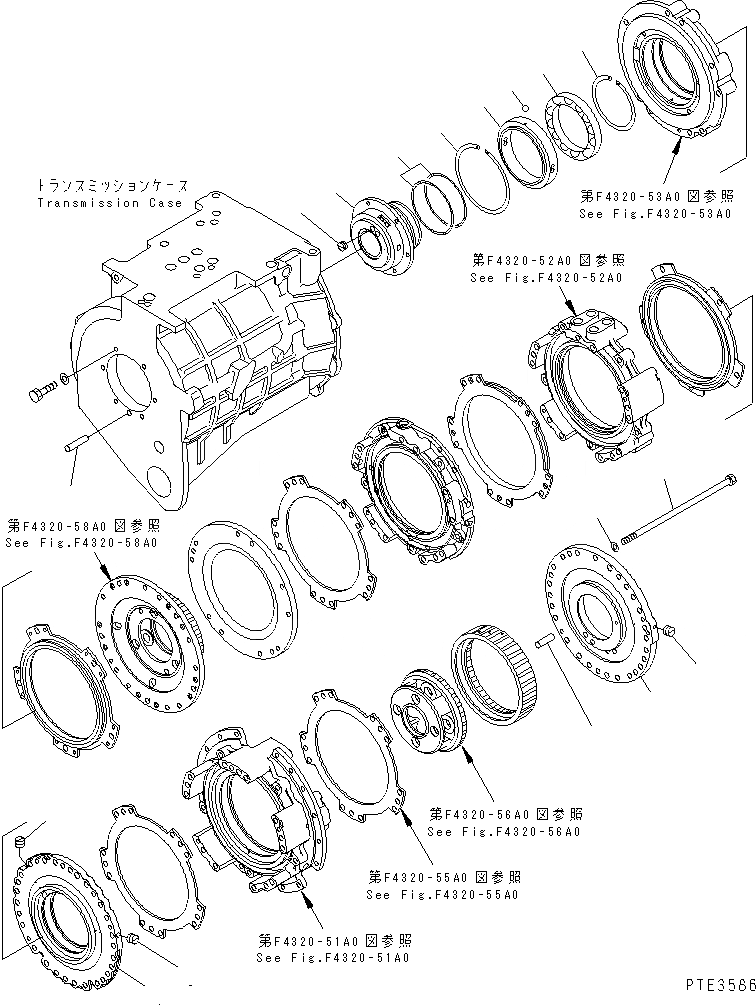

Схема запчастей Komatsu WA500-3 - ТРАНСМИССИЯ (ТРАНСМИССИЯ КОЖУХ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

425-15-21003

TRANSMISSION ASS'Y

SN: 50752-UP

1шт.

|1

425-15-21002

TRANSMISSION ASS'Y

SN: 50435-50751

1шт.

|1

425-15-21001

TRANSMISSION ASS'Y

SN: 50001-50434

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

|1

425-15-02110

CAGE ASS'Y

SN: 50001-UP

1шт.

1

0

CAGE

SN: 50001-UP

1шт.

2

175-15-11230

PLUG

SN: 50001-UP

1шт.

3

04020-01228

PIN,DOWEL

SN: 50001-UP

2шт.

|4

425-15-02120

CAGE ASS'Y

SN: 50001-UP

1шт.

4

0

CAGE

SN: 50001-UP

1шт.

5

568-15-11380

PLUG

SN: 50001-UP

2шт.

6

421-15-11250

BOLT

SN: 50001-UP

12шт.

7

145-14-11571

WASHER

SN: (10555)-UP

12шт.

|7

145-14-11570

WASHER

SN: 50001-(10554)

12шт.

|8

425-15-00180

CAGE ASS'Y

SN: (10826)-UP

1шт.

|8

421-15-00130

CAGE ASS'Y

SN: 50001-(10825)

1шт.

8

0

CAGE

SN: (10826)-UP

1шт.

|8

0

CAGE

SN: 50001-(10825)

1шт.

9

234-15-12790

SCREW

SN: 50001-UP

2шт.

10

175-15-31210

PIN

SN: 50001-UP

1шт.

11

424-15-19210

RING,SEAL

SN: 50001-UP

2шт.

12

421-15-12390

BUSHING

SN: 50001-UP

1шт.

13

04071-00200

RING,SNAP

SN: 50001-UP

1шт.

14

04260-00635

BALL

SN: 50001-UP

1шт.

15

06000-06928

BEARING,BALL

SN: 50001-UP

1шт.

16

04070-00140

RING,SNAP

SN: 50001-UP

1шт.

Выбрано товаров: 27
