Запчасти Komatsu WA500-3 ТРАНСМИССИЯ (2 И 1 КОЖУХ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

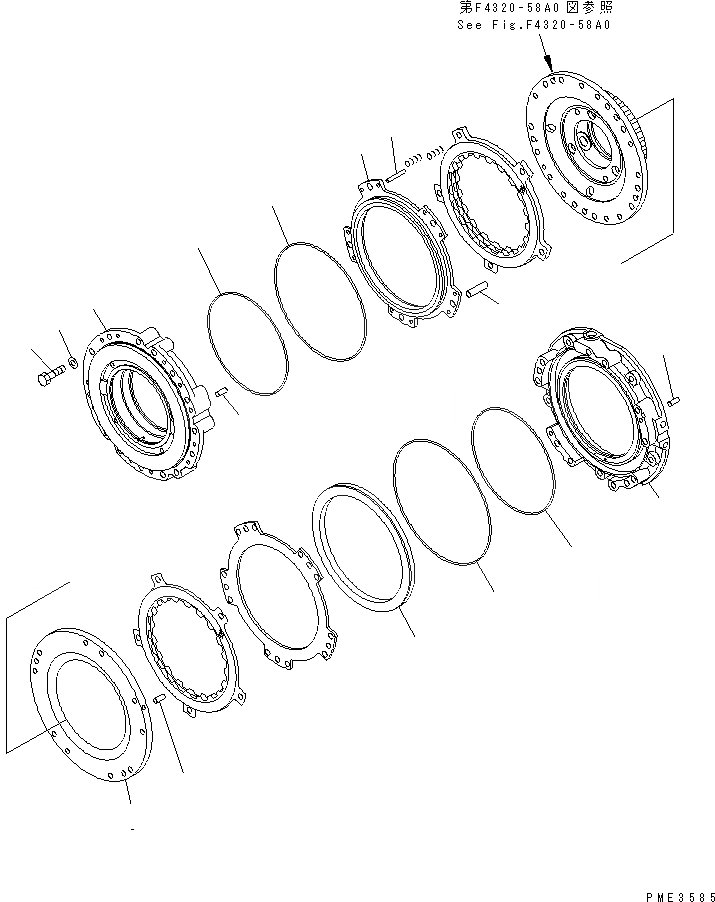

Схема запчастей Komatsu WA500-3 - ТРАНСМИССИЯ (2 И 1 КОЖУХ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

425-15-21003

TRANSMISSION ASS'Y

SN: 50752-UP

1шт.

|1

425-15-21002

TRANSMISSION ASS'Y

SN: 50435-50751

1шт.

|1

425-15-21001

TRANSMISSION ASS'Y

SN: 50001-50434

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

1

425-15-21141

HOUSING,2ND

SN: (10826)-UP

1шт.

|1

425-15-21140

HOUSING,2ND

SN: 50001-(10825)

1шт.

2

425-15-22790

PISTON,2ND

SN: (10826)-UP

1шт.

|2

425-15-22780

PISTON,2ND

SN: 50001-(10825)

1шт.

3

562-15-19320

RING,SEAL (K2)

SN: (10826)-UP

1шт.

|3

569-15-12860

RING,SEAL (K2)

SN: 50001-(10825)

1шт.

4

144-15-22881

RING,SEAL (K2)

SN: 50001-UP

1шт.

5

425-15-21132

HOUSING

SN: (10826)-UP

1шт.

|5

425-15-21131

HOUSING

SN: 50001-(10825)

1шт.

6

04020-01228

PIN,DOWEL

SN: 50001-UP

4шт.

7

421-15-11220

HOUSING,1ST

SN: 50001-UP

1шт.

8

425-15-22740

PISTON,1ST

SN: 50001-UP

1шт.

9

145-15-42810

RING,SEAL (K2)

SN: 50001-UP

1шт.

10

232-15-19210

RING,SEAL (K2)

SN: 50001-UP

1шт.

11

421-15-11280

PIN¤(D=15.0¤L= 60.0)

SN: 50001-UP

5шт.

12

421-15-11290

PIN¤(D= 8.0¤L= 60.0)

SN: 50001-UP

10шт.

13

04020-01228

PIN,DOWEL

SN: 50001-UP

2шт.

14

01010-61475

BOLT

SN: 50001-UP

9шт.

15

145-14-11571

WASHER

SN: (10555)-UP

9шт.

|15

145-14-11570

WASHER

SN: 50001-(10554)

9шт.

Выбрано товаров: 25
