Запчасти Komatsu WA500-3 КАБИНА (ЗАМОК ДВЕРИ¤ ЛЕВ.) (КРОМЕ ЯПОН.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

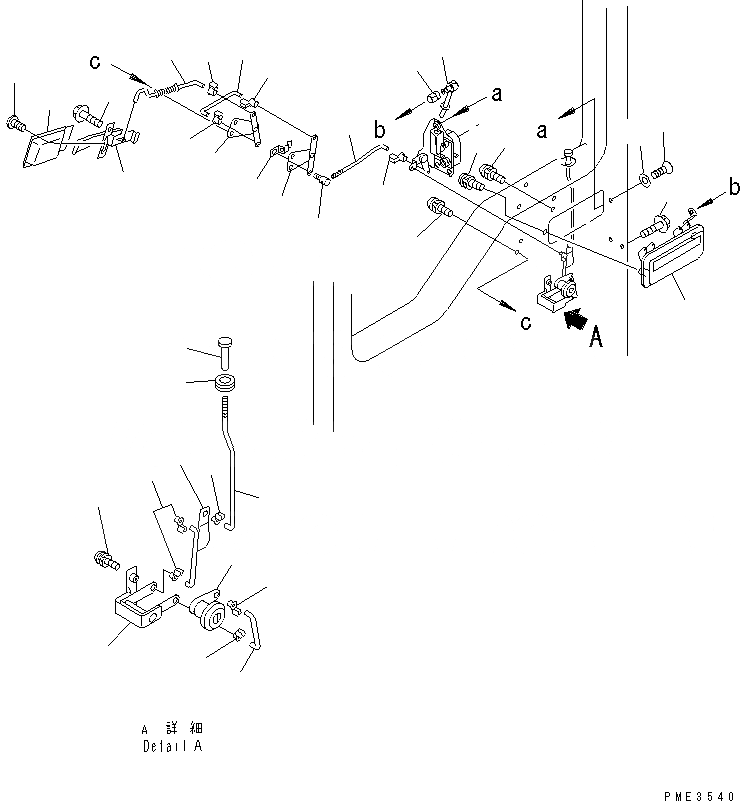

Схема запчастей Komatsu WA500-3 - КАБИНА (ЗАМОК ДВЕРИ¤ ЛЕВ.) (КРОМЕ ЯПОН.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35

Артикул

Название

Примечание

Количество

|$4

425-56-21951

CAB ASS'Y

SN: 52001-UP

1шт.

|$5

425-56-21031

CAB ASS'Y

SN: 50777-52000

1шт.

|$6

425-56-21030

CAB ASS'Y

SN: 50001-50776

1шт.

|$7

427-56-21020

CAB ASS'Y

SN: 52001-UP

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A2 TO K0210-20A2A.

-1шт.

|$17

426-56-21100

DOOR ASS'Y,L.H.

SN: 52001-UP

1шт.

|$18

421-56-21701

DOOR ASS'Y,L.H.

SN: 50001-52000

1шт.

|$$8

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-13A2 TO K0210-15A2A.

-1шт.

1

423-56-21330

LOCK,L.H.

SN: 50001-UP

1шт.

2

01224-40616

SCREW

SN: 50001-UP

1шт.

3

421-54-16440

WASHER

SN: 50001-UP

1шт.

4

01435-00612

BOLT

SN: 50001-UP

2шт.

5

417-56-21512

HANDLE,L.H. DOOR

SN: .-UP

1шт.

5

0

HANDLE,L.H. DOOR

SN: 50001-.

1шт.

6

01023-60612

SCREW

SN: 50001-UP

2шт.

7

423-56-21320

ROD

SN: 50001-UP

1шт.

8

417-56-21520

BUSHING

SN: 50001-UP

1шт.

9

419-54-16880

KNOB

SN: 50001-UP

1шт.

10

423-56-21290

ROD

SN: 50001-UP

1шт.

11

421-56-11611

HOOK

SN: 50001-UP

1шт.

12

08037-01008

GROMMET

SN: 50001-UP

1шт.

13

427-56-11790

LOCK ASS'Y

SN: 50001-UP

1шт.

14

423-56-21310

ROD

SN: 50001-UP

1шт.

15

421-56-11611

HOOK

SN: 50001-UP

2шт.

16

423-56-21220

BRACKET

SN: 50001-UP

1шт.

17

01023-60612

SCREW

SN: 50001-UP

2шт.

18

423-56-21270

ROD

SN: 50001-UP

1шт.

19

421-56-11611

HOOK

SN: 50001-UP

2шт.

20

421-56-11550

HANDLE

SN: 50001-UP

1шт.

21

01435-00612

BOLT

SN: 50001-UP

2шт.

22

421-56-11560

COVER,L.H.

SN: 50001-UP

1шт.

23

421-56-11860

SCREW

SN: 50001-UP

1шт.

24

423-56-21230

ROD,L.H.

SN: 50001-UP

1шт.

25

421-56-11611

HOOK,L.H.

SN: 50001-UP

1шт.

26

423-56-21210

BRACKET

SN: 50001-UP

1шт.

27

01023-60612

SCREW

SN: 50001-UP

2шт.

28

423-56-21250

ROD

SN: 50001-UP

1шт.

29

421-56-11611

HOOK

SN: 50001-UP

2шт.

30

22T-55-12240

BRACKET

SN: 50001-UP

1шт.

31

01023-60612

SCREW

SN: 50001-UP

2шт.

32

423-56-21260

ROD

SN: 50001-UP

1шт.

33

425-54-16450

SPRING

SN: 50001-UP

1шт.

34

425-54-16460

PIN

SN: 50001-UP

1шт.

35

421-56-11611

HOOK

SN: 50001-UP

1шт.

Выбрано товаров: 44
