Запчасти Komatsu WA500-3 ПЕРЕДНИЙ МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) (С АНТИПРОСКАЛЬЗЫВАЮЩ. ДИФФЕРЕНЦИАЛОМ МОСТА) (КРОМЕ ЯПОН.)(№-.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

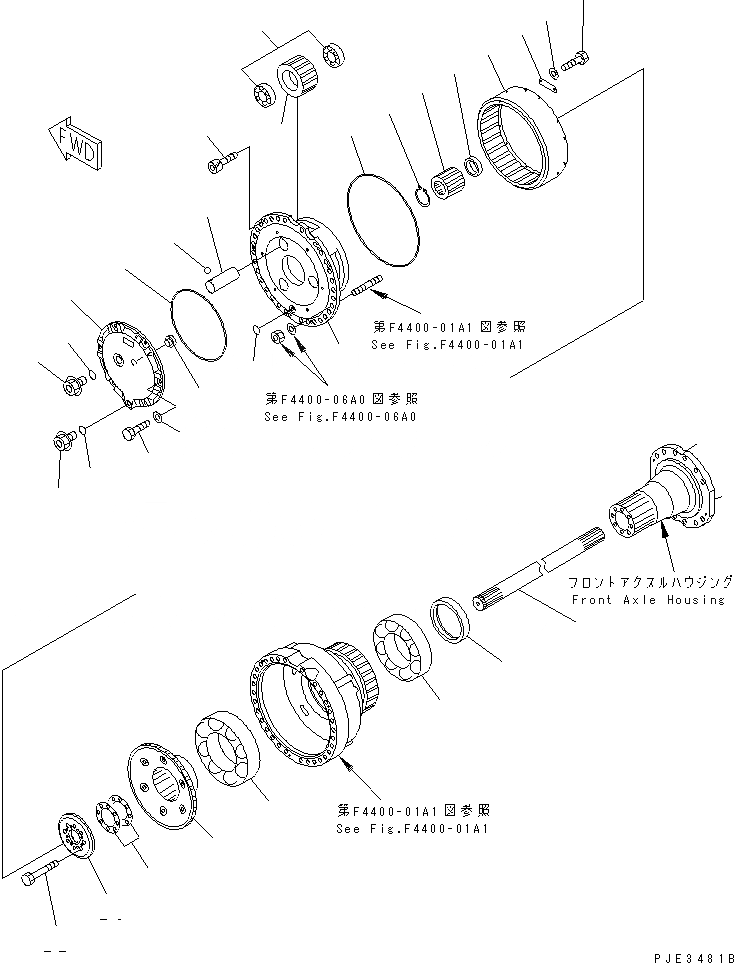

Схема запчастей Komatsu WA500-3 - ПЕРЕДНИЙ МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) (С АНТИПРОСКАЛЬЗЫВАЮЩ. ДИФФЕРЕНЦИАЛОМ МОСТА) (КРОМЕ ЯПОН.)(№-.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

Артикул

Название

Примечание

Количество

|$1

425-22-20052

FRONT AXLE ASS'Y

SN: 52374-@

1шт.

|$2

425-22-20051

FRONT AXLE ASS'Y

SN: 52164-52373

1шт.

|$3

425-22-20050

FRONT AXLE ASS'Y

SN: 50001-52163

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4400-01A1 TO F4400-05A1.

-1шт.

|$14

425-22-24052

FINAL DRIVE ASS'Y

SN: 50001-@

1шт.

|$15

0

FINAL DRIVE ASS'Y

SN: (52164-52373)

1шт.

|$16

0

FINAL DRIVE ASS'Y

SN: (50001-52163)

1шт.

1

425-22-12541

GEAR

SN: 52164-.

2шт.

1

0

GEAR

SN: 50001-52163

2шт.

2

421-22-12870

BEARING

SN: 50001-.

2шт.

3

425-22-12310

HUB

SN: 50001-.

2шт.

4

566-22-12560

PLATE,LOCK

SN: 50001-.

12шт.

5

01010-60820

BOLT

SN: 50001-.

24шт.

6

01643-30823

WASHER

SN: 50001-.

24шт.

|$25

425-22-12101

CARRIER ASS'Y

SN: 50001-.

2шт.

7

425-22-12612

CARRIER

SN: 50001-.

2шт.

8

425-22-12510

SHAFT

SN: 50001-.

6шт.

9

425-22-12580

GEAR

SN: 50001-.

6шт.

10

425-22-12570

BEARING

SN: 50001-.

12шт.

11

04260-01587

BALL

SN: 50001-.

6шт.

12

425-22-12421

GEAR

SN: 50001-.

2шт.

13

425-22-12430

SPACER

SN: 50001-.

2шт.

14

425-22-22461

SHAFT

SN: 50001-.

2шт.

15

04064-06525

RING,SNAP

SN: 50001-.

2шт.

16

07000-15440

O-RING

SN: 50001-.

2шт.

17

01252-31025

BOLT

SN: 50001-.

6шт.

18

421-22-12130

RETAINER

SN: 50001-.

2шт.

19

421-22-12840

BEARING

SN: 50001-.

2шт.

20

425-22-12210

RETAINER

SN: 50001-.

2шт.

21

425-22-12230

SHIM, 1.0MM

SN: 50001-.

4шт.

21

425-22-12240

SHIM, 0.3MM

SN: 50001-.

8шт.

21

425-22-12250

SHIM, 0.2MM

SN: 50001-.

8шт.

22

01010-31660

BOLT

SN: 50001-.

16шт.

23

07044-12412

PLUG

SN: 50001-.

2шт.

24

07002-12434

O-RING

SN: 50001-.

2шт.

25

07000-13028

O-RING

SN: 50001-.

2шт.

26

425-22-12624

COVER

SN: 50001-.

2шт.

27

286-22-12630

BUTTON

SN: 50001-.

2шт.

28

07000-15340

O-RING

SN: 50001-.

2шт.

29

01010-81230

BOLT

SN: 50001-.

12шт.

30

01643-31232

WASHER

SN: 50001-.

12шт.

31

07041-13612

PLUG

SN: 50001-.

2шт.

32

07002-13634

O-RING

SN: 50001-.

2шт.

Выбрано товаров: 43
