Запчасти Komatsu WA500-3 ТРАНСМИССИЯ (4 И 3 КОЖУХ)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

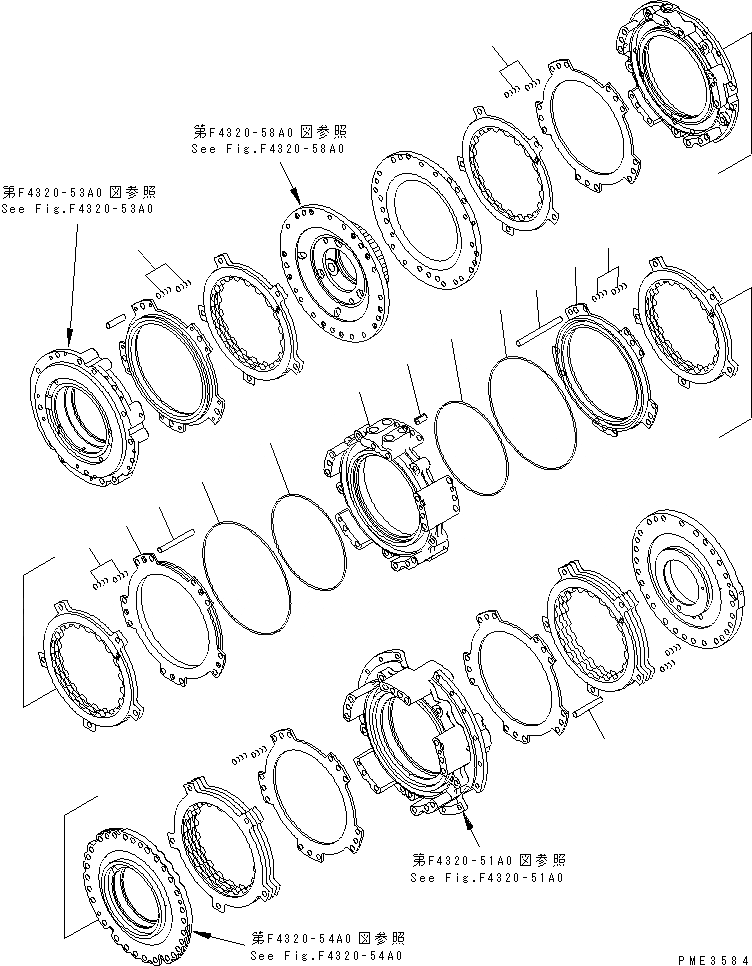

Схема запчастей Komatsu WA500-3 - ТРАНСМИССИЯ (4 И 3 КОЖУХ)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
4
5
6
7
8
9
10
11
11
11
12

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

425-15-21002

TRANSMISSION ASS'Y

SN: 50435-50751

1шт.

|$4

425-15-21001

TRANSMISSION ASS'Y

SN: 50001-50434

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

1

425-15-21150

HOUSING,4TH AND 3RD

SN: 50001-50751

1шт.

2

425-15-22760

PISTON,4TH

SN: 50001-@

1шт.

3

113-15-12870

RING,SEAL (K2)

SN: 50001-@

1шт.

4

144-15-22881

RING,SEAL (K2)

SN: 50001-@

2шт.

5

425-15-22750

PISTON,3RD

SN: 50001-50751

1шт.

6

569-15-12860

RING,SEAL (K2)

SN: 50001-@

1шт.

7

569-15-41310

SLEEVE

SN: 50001-@

12шт.

8

562-15-11270

PIN

SN: 50001-@

5шт.

9

135-15-22820

PIN

SN: 50001-@

5шт.

10

421-15-11270

PIN,(D=15.0,L=125.0)

SN: 50001-@

5шт.

11

421-15-12910

SPRING

SN: 50001-@

30шт.

12

421-15-12910

SPRING

SN: 50001-@

10шт.

Выбрано товаров: 16
