Запчасти Komatsu WA500-1LC FIG. H-A ГИДРОЛИНИЯ - ЗАХВАТ ДЛЯ БРЕВЕН ГИДРАВЛИКА

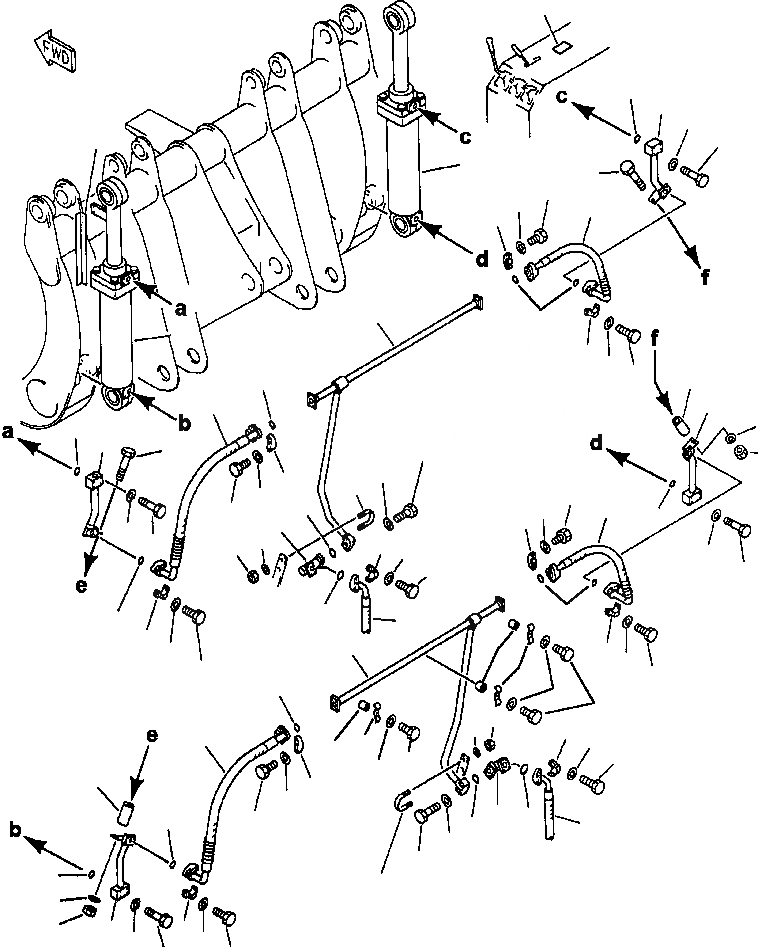

Схема запчастей Komatsu WA500-1LC - FIG. H-A ГИДРОЛИНИЯ - ЗАХВАТ ДЛЯ БРЕВЕН ГИДРАВЛИКА
35
10
9
12
11
34
33
30
6
7
3
5
2
4
33
5
7
6
29
4
9
3
32
10
8
30
15
31
16
5
22
6
7
14
3
7
6
10
5
13
12
24
19
11
23
21
12
20
11
18
4
4
17
5
26
1
5
7
7
6
25
6
4
28
27
23
24
19
3
21
25
26
20
27
28
29
5
7
13
18
4
6
17
14
16
15
10
22
32
31
8
5
12
7
11
6

Артикул

Название

Примечание

Количество

1

425-880-1530

TUBE

SN: A60001-UP-UP

1шт.

2

425-880-1540

TUBE

SN: A60001-UP-UP

1шт.

3

07124-20611

HOSE

SN: A60001-UP-UP

4шт.

4

07000-13025

O-RING

SN: A60001-UP-UP

8шт.

5

07371-30638

FLANGE, SPLIT

SN: A60001-UP-UP

16шт.

6

01010-30830

BOLT

SN: A60001-UP-UP

32шт.

7

01643-50823

WASHER

SN: A60001-UP-UP

32шт.

8

425-880-1350

TUBE - L.H.

SN: A60001-UP-UP

2шт.

9

425-880-1360

TUBE - R.H.

SN: A60001-UP-UP

2шт.

10

07000-13032

O-RING

SN: A60001-UP-UP

4шт.

11

01010-31065

BOLT

SN: A60001-UP-UP

16шт.

12

01643-51032

WASHER

SN: A60001-UP-UP

16шт.

13

07128-11000

JOINT

SN: A60001-UP-UP

2шт.

14

07000-13035

O-RING

SN: A60001-UP-UP

2шт.

15

01010-31060

BOLT

SN: A60001-UP-UP

8шт.

16

01643-51032

WASHER

SN: A60001-UP-UP

8шт.

17

07124-21011

HOSE

SN: A60001-UP-UP

2шт.

18

07000-13032

O-RING

SN: A60001-UP-UP

2шт.

19

07371-31049

FLANGE, SPLIT

SN: A60001-UP-UP

4шт.

20

07372-01035

BOLT

SN: A60001-UP-UP

8шт.

21

01643-51032

WASHER

SN: A60001-UP-UP

8шт.

22

07283-23442

CLIP

SN: A60001-UP-UP

2шт.

23

01599-01011

NUT

SN: A60001-UP-UP

4шт.

24

01643-31032

WASHER

SN: A60001-UP-UP

4шт.

25

425-880-1380

CLAMP

SN: A60001-UP-UP

3шт.

26

203-62-21720

SPACER

SN: A60001-UP-UP

3шт.

27

01010-31040

BOLT

SN: A60001-UP-UP

3шт.

28

01643-31032

WASHER

SN: A60001-UP-UP

3шт.

29

425-880-1370

COLLAR

SN: A60001-UP-UP

2шт.

30

01010-31095

BOLT

SN: A60001-UP-UP

2шт.

31

01580-11008

NUT

SN: A60001-UP-UP

2шт.

32

01643-31032

WASHER

SN: A60001-UP-UP

4шт.

33

CYLINDER ASSEMBLY, GRAPPLE(SEE FIG. H5000-04A0)

SN: A60001-UP-UP

2шт.

34

425-880-1551

ANGLE

SN: A60001-UP-UP

1шт.

35

416-881-1170

PLATE, OPERATING

SN: A60001-UP-UP

1шт.

Выбрано товаров: 35
