Запчасти Komatsu WA500-1 КОРПУС ПЕРЕДАЧИ(№-9999) ТРАНСМИССИЯ

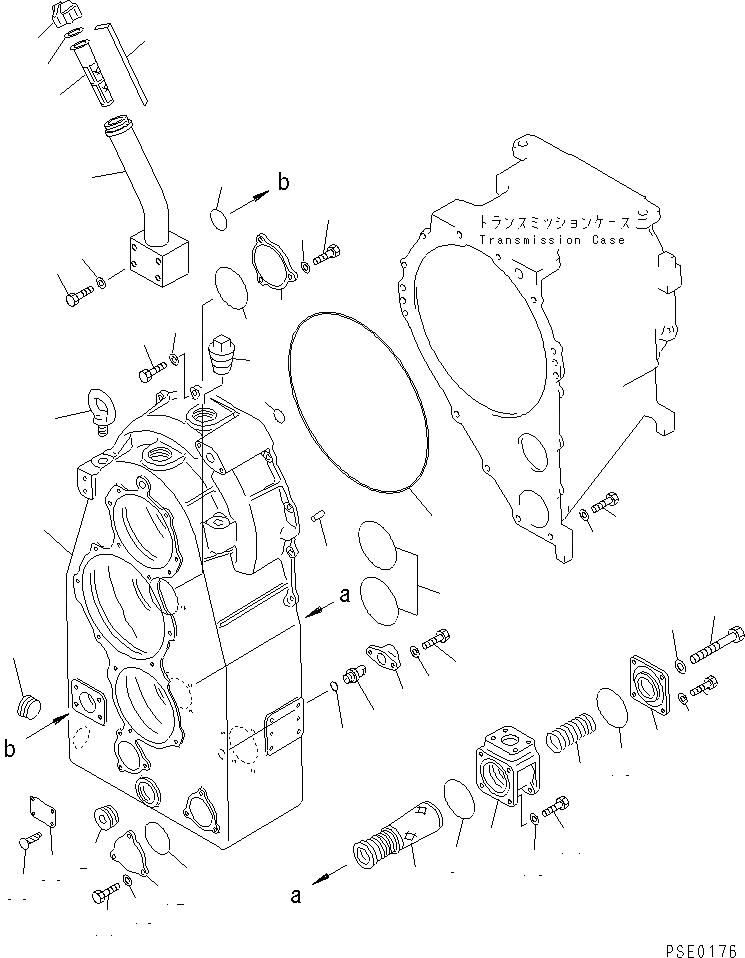

Схема запчастей Komatsu WA500-1 - КОРПУС ПЕРЕДАЧИ(№-9999) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|1

425-15-01000

TORQFLOW ASS'Y

SN: 10001-(1744)

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$4

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

425-15-00020

TRANSMISSION ASS'Y

SN: (2987)-19999

1шт.

|1

425-15-00010

TRANSMISSION ASS'Y

SN: 10001-(2986)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

1

425-15-13110

CASE,TRANSFER

SN: 10001-@

1шт.

2

07043-02026

PLUG

SN: 10001-19999

2шт.

3

424-15-13820

PLUG

SN: 10001-@

1шт.

4

07002-02434

O-RING (K2)

SN: 10001-@

1шт.

5

424-15-13810

COVER

SN: 10001-@

1шт.

6

01010-51230

BOLT

SN: 10001-@

2шт.

7

01643-31232

WASHER

SN: 10001-@

2шт.

8

425-15-13170

FLANGE

SN: 10001-@

1шт.

9

07000-02110

O-RING (K2)

SN: 10001-@

1шт.

10

425-15-11710

MAGNET ASS'Y

SN: 10001-@

1шт.

11

287-15-11560

SPRING¤ (L=114.0)

SN: 10001-@

1шт.

12

424-15-13180

COVER

SN: 10001-@

1шт.

13

07000-02110

O-RING (K2)

SN: 10001-@

1шт.

14

01010-51230

BOLT

SN: 10001-@

4шт.

15

01643-31232

WASHER

SN: 10001-@

4шт.

16

01011-51220

BOLT

SN: 10001-@

2шт.

17

01643-31232

WASHER

SN: 10001-@

2шт.

18

425-15-18111

FILLER

SN: 10001-19999

1шт.

19

07000-03048

O-RING

SN: 10001-19999

1шт.

20

01011-51215

BOLT

SN: 10001-19999

4шт.

21

01643-31232

WASHER

SN: 10001-@

4шт.

22

07056-10045

STRAINER

SN: 10001-@

1шт.

23

07051-00000

CAP

SN: 10001-@

1шт.

24

07051-00003

GASKET

SN: 10001-@

1шт.

25

425-15-18142

GAUGE

SN: 10001-19999

1шт.

26

04530-02438

BOLT,EYE

SN: 10001-@

2шт.

27

568-33-11410

O-RING (K2)

SN: 10001-@

1шт.

28

07000-02125

O-RING (K2)

SN: 10001-@

2шт.

29

07000-73038

O-RING

SN: 10001-@

1шт.

30

04020-01228

PIN,DOWEL

SN: 10001-@

1шт.

31

01010-51235

BOLT

SN: 10001-@

14шт.

32

01643-31232

WASHER

SN: 10001-@

14шт.

33

01010-51250

BOLT

SN: 10001-@

1шт.

34

01643-31232

WASHER

SN: 10001-@

1шт.

35

09608-05080

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 10001-@

1шт.

36

04418-13060

SCREW

SN: 10001-@

4шт.

37

07042-00211

PLUG

SN: 10001-19999

1шт.

38

425-15-13450

COVER

SN: 10001-@

2шт.

39

07000-02115

O-RING

SN: 10001-@

2шт.

40

01010-51230

BOLT

SN: 10001-@

6шт.

41

01602-21236

WASHER,SPRING

SN: 10001-@

6шт.

42

425-15-13460

COVER

SN: 10001-@

2шт.

43

07000-02085

O-RING

SN: 10001-@

2шт.

44

01010-51230

BOLT

SN: 10001-@

6шт.

45

01602-21236

WASHER,SPRING

SN: 10001-@

6шт.

Выбрано товаров: 52
