Запчасти Komatsu WA500-1 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

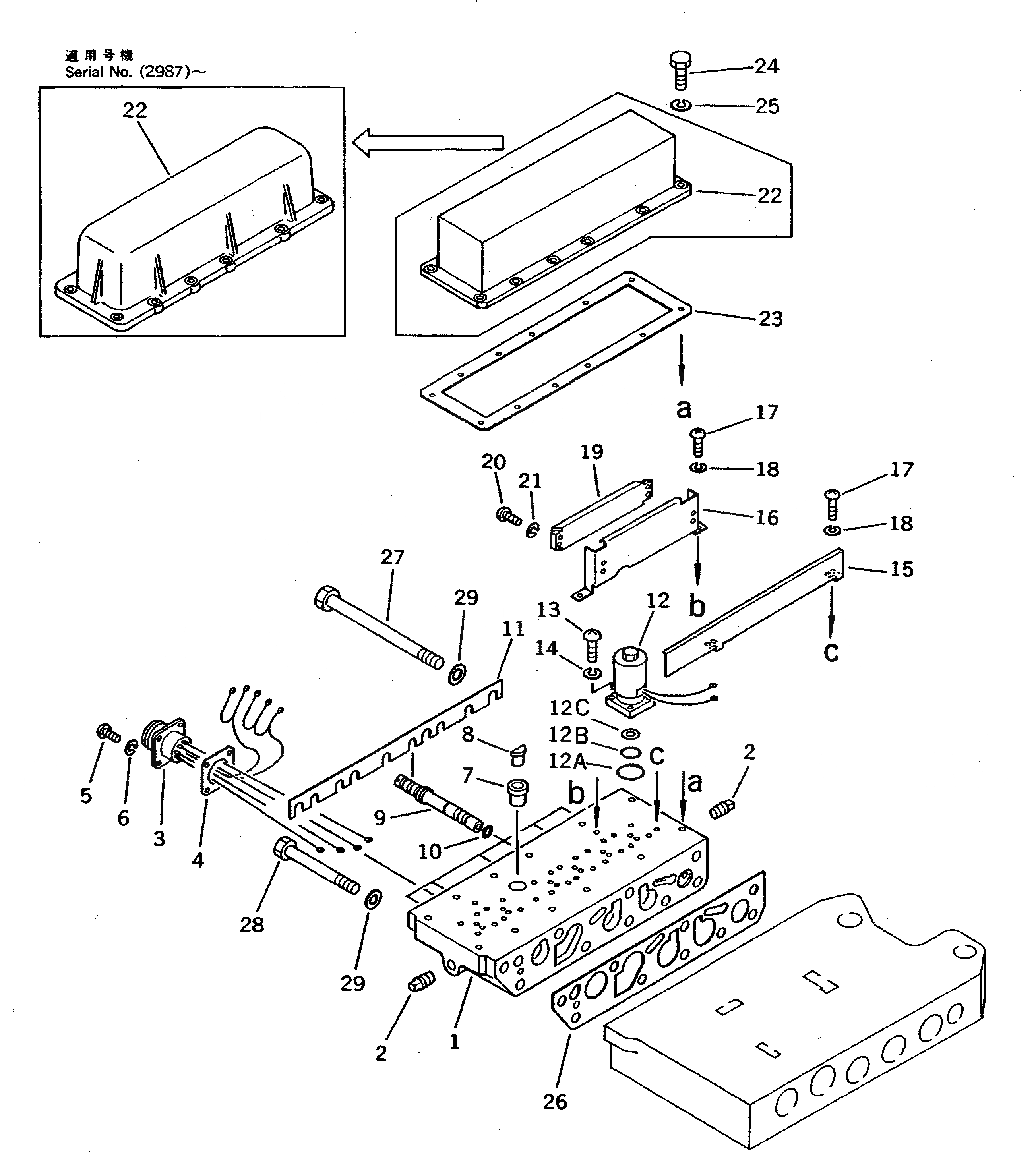

Схема запчастей Komatsu WA500-1 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

425-15-01000

TORQFLOW ASS'Y

SN: 10001-(1744)

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$4

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

425-15-00011

TRANSMISSION ASS'Y

SN: 20001-UP

1шт.

|$5

425-15-00020

TRANSMISSION ASS'Y

SN: (2987)-19999

1шт.

|$6

425-15-00010

TRANSMISSION ASS'Y

SN: 10001-(2986)

1шт.

|$$8

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

|$8

425-15-00302

VALVE ASS'Y

SN: (2987)-UP

1шт.

|$9

425-15-00301

VALVE ASS'Y

SN: (1600)-(2986)

1шт.

|$10

0

VALVE ASS'Y

SN: 10001-(1599)

1шт.

|$$12

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2521 TO 2524.

-1шт.

|$12

428-15-00120

VALVE ASS'Y

SN: (2987)-UP

1шт.

|$13

424-15-00300

VALVE ASS'Y

SN: 10001-(2986)

1шт.

1

424-15-17112

BODY

SN: (2987)-UP

1шт.

1

424-15-17110

BODY

SN: 10001-(2986)

1шт.

2

07043-70108

PLUG

SN: 10001-UP

2шт.

3

424-15-17212

WIRE ASS'Y

SN: (2987)-UP

1шт.

3

424-15-17211

WIRE ASS'Y

SN: 10001-(2986)

1шт.

4

424-15-17230

GASKET (K3)

SN: (2987)-UP

1шт.

4

568-15-15880

GASKET (K3)

SN: 10001-(2986)

1шт.

5

01220-40310

SCREW

SN: 10001-UP

4шт.

6

01601-20307

WASHER,SPRING

SN: 10001-UP

4шт.

7

568-15-15960

BUSHING

SN: 10001-UP

1шт.

8

568-15-15970

PAD

SN: 10001-UP

1шт.

9

569-15-37310

SPOOL

SN: 10001-UP

6шт.

10

07000-71009

O-RING (K3)

SN: 10001-UP

6шт.

11

424-15-17340

PLATE

SN: 10001-UP

1шт.

12

561-15-47210

VALVE,SOLENOID

SN: (2987)-UP

6шт.

12

0

VALVE,SOLENOID

SN: 10001-(2986)

6шт.

12A

568-15-17260

O-RING (K3)

SN: 10001-UP

1шт.

12B

07000-31006

O-RING (K3)

SN: 10001-UP

1шт.

12C

561-15-47230

SCREEN

SN: (2987)-UP

1шт.

13

01220-40416

SCREW

SN: 10001-UP

24шт.

14

01601-20410

WASHER,SPRING

SN: 10001-UP

24шт.

15

424-15-17160

PROTECTOR

SN: 10001-UP

1шт.

16

424-15-17150

STAND

SN: 10001-UP

1шт.

17

01220-40412

SCREW

SN: 10001-UP

4шт.

18

01601-20410

WASHER,SPRING

SN: 10001-UP

4шт.

19

568-15-17220

TERMINAL

SN: 10001-UP

1шт.

20

01220-40310

SCREW

SN: 10001-UP

4шт.

21

01601-20307

WASHER,SPRING

SN: 10001-UP

4шт.

22

424-15-17131

COVER

SN: (2987)-UP

1шт.

22

424-15-17130

COVER

SN: 10001-(2986)

1шт.

23

424-15-17141

GASKET (K3)

SN: (2987)-UP

1шт.

23

424-15-17140

GASKET (K3)

SN: 10001-(2986)

1шт.

24

01252-40618

BOLT

SN: (2987)-UP

12шт.

24

01252-40616

BOLT

SN: 10001-(2986)

12шт.

25

01602-20619

WASHER,SPRING

SN: 10001-UP

12шт.

26

424-15-17121

GASKET (K3)

SN: 10001-UP

1шт.

26

0

GASKET (K3)

SN: (10001-(2492))

1шт.

27

01011-51040

BOLT

SN: 10001-UP

5шт.

28

01010-51085

BOLT

SN: 10001-UP

4шт.

29

01643-31032

WASHER

SN: 10001-UP

9шт.

Выбрано товаров: 54
