КОРПУС ГИДРОТРАНСФОРМАТОРА

Запчасти Komatsu WA500-1 КОРПУС ГИДРОТРАНСФОРМАТОРА ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

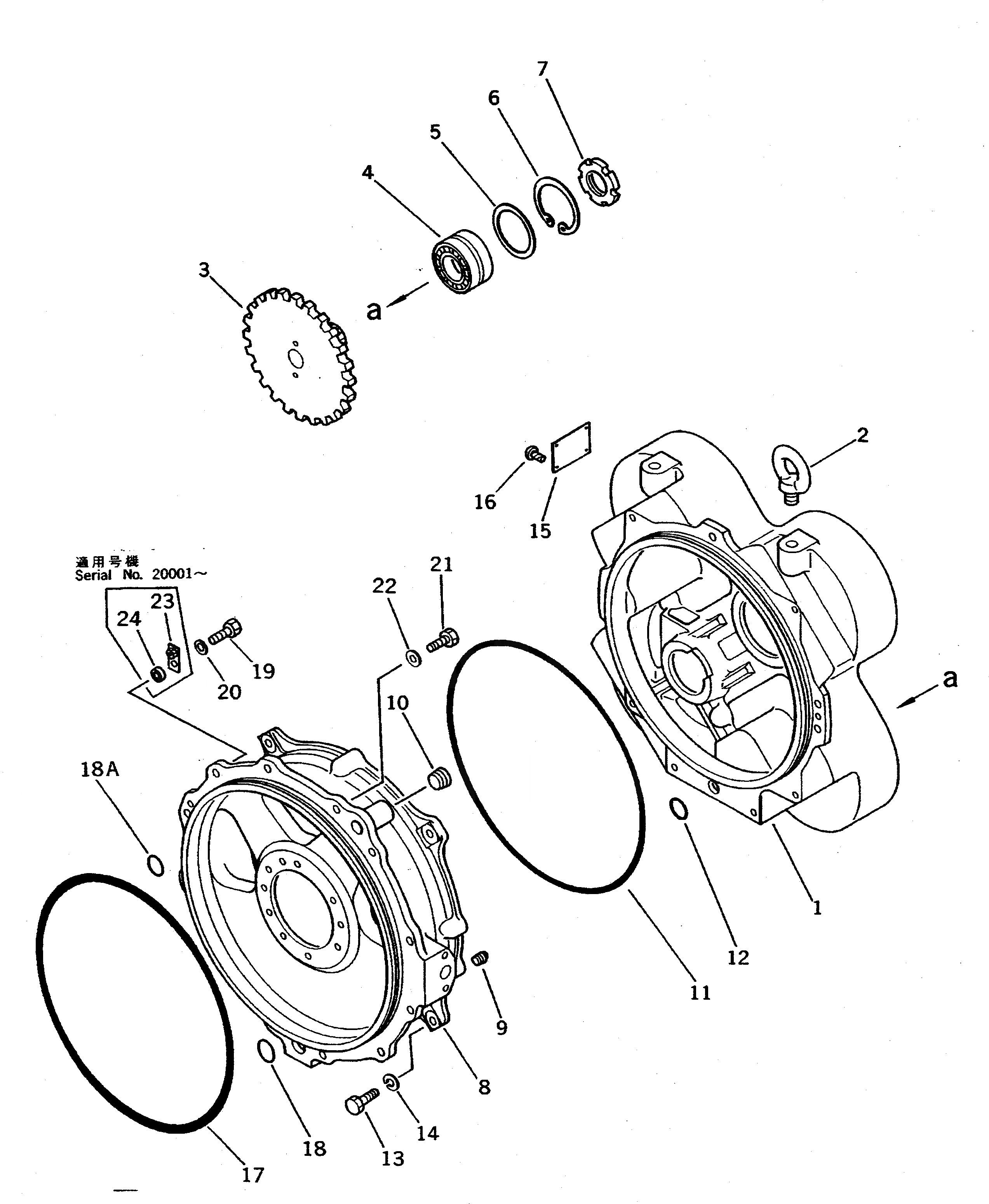

Схема запчастей Komatsu WA500-1 - КОРПУС ГИДРОТРАНСФОРМАТОРА ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

425-15-01000

TORQFLOW ASS'Y

SN: 10001-(1744)

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$3

711-53-00011

TORQUE CONVERTER A.,(TCA40-1B)

SN: (1745)-UP

1шт.

|$4

711-53-00010

TORQUE CONVERTER A.,(TCA40-1A)

SN: 10001-(1744)

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 AND 2311.

-1шт.

1

711-53-13130

HOUSING,FRONT

SN: 10001-UP

1шт.

2

04530-12030

BOLT,EYE

SN: 10001-UP

2шт.

3

711-53-14212

GEAR

SN: 10001-UP

4шт.

4

711-35-14230

BEARING

SN: 10001-UP

4шт.

5

711-35-14120

PLATE

SN: 10001-UP

4шт.

6

04065-09530

RING,SNAP

SN: 10001-UP

4шт.

7

01530-04812

NUT

SN: 10001-UP

4шт.

8

711-53-13110

HOUSING,REAR

SN: 10001-UP

1шт.

9

07042-20108

PLUG

SN: 10001-UP

1шт.

10

07043-70617

PLUG

SN: (1745)-UP

1шт.

10

07043-00617

PLUG

SN: 10001-(1744)

1шт.

11

07000-05460

O-RING (K1)

SN: 10001-UP

1шт.

12

07000-73038

O-RING (K1)

SN: (3286)-UP

1шт.

12

07000-73035

O-RING (K1)

SN: 10001-(3285)

1шт.

13

01010-51235

BOLT

SN: 10001-UP

11шт.

14

01643-31232

WASHER

SN: (1745)-UP

11шт.

14

01602-21236

WASHER,SPRING

SN: 10001-(1744)

11шт.

15

09607-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 10001-UP

1шт.

16

04418-13060

SCREW

SN: 10001-UP

4шт.

17

07000-05490

O-RING

SN: 10001-UP

1шт.

18

07000-73042

O-RING

SN: 20001-UP

1шт.

18

07000-73038

O-RING

SN: 10001-19999

1шт.

18A

07000-73038

O-RING

SN: 10001-UP

1шт.

19

01010-51250

BOLT

SN: 20001-UP

4шт.

19

01010-31245

BOLT

SN: 10001-19999

2шт.

20

01643-31232

WASHER

SN: 20001-UP

4шт.

20

01643-31232

WASHER

SN: 10001-19999

2шт.

21

01010-51235

BOLT

SN: 20001-UP

8шт.

21

01010-31235

BOLT

SN: 10001-19999

10шт.

22

01643-31232

WASHER

SN: 20001-UP

8шт.

22

01643-31232

WASHER

SN: 10001-19999

10шт.

23

426-01-11310

BRACKET

SN: 20001-UP

2шт.

24

419-43-18190

SPACER

SN: 20001-UP

2шт.
