Запчасти Komatsu WA50-3 ЭЛЕКТРИКА (ОСНОВН. ЛИНИЯ) (/) ЭЛЕКТРИКА

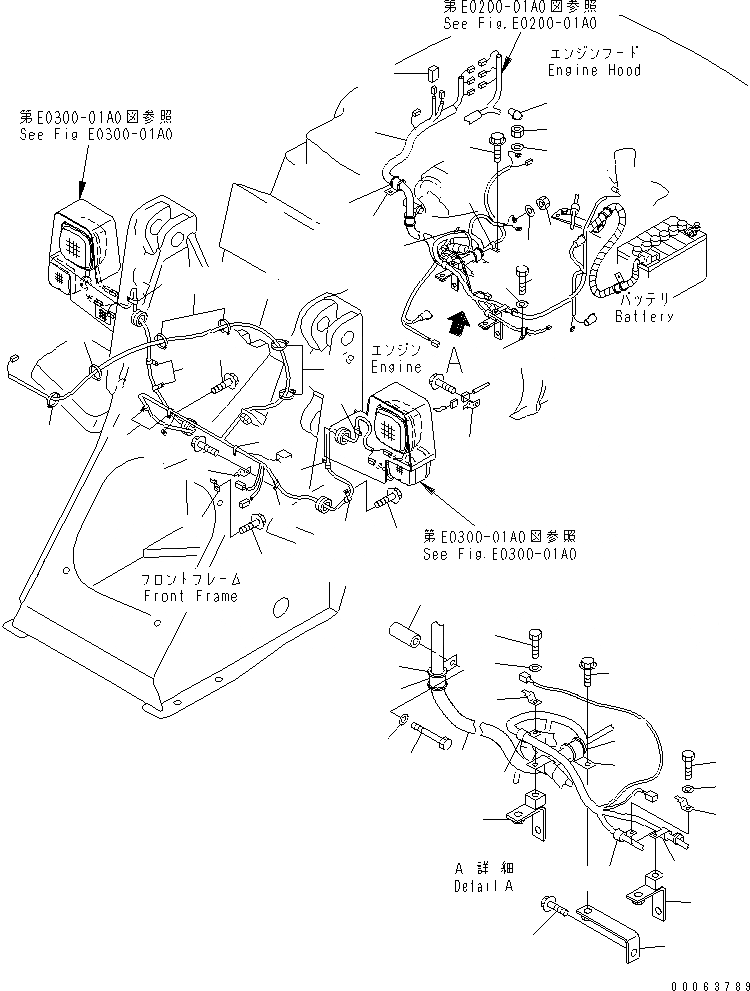

Схема запчастей Komatsu WA50-3 - ЭЛЕКТРИКА (ОСНОВН. ЛИНИЯ) (/) ЭЛЕКТРИКА
1
2
2
2
2
3
3
3
4
5
5
6
6
6
7
7
7
7
7
8
9
9
9
10
11
12
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
31
32
32
33
34
35
36
36
37
37

Артикул

Название

Примечание

Количество

1

363-06-37341

WIRING HARNESS

SN: 23901-UP

1шт.

1

363-06-37340

WIRING HARNESS

SN: 23001-23900

1шт.

2

134-03-61410

BAND

SN: 23042-UP

10шт.

3

08053-01510

CLIP

SN: 23001-UP

3шт.

4

01435-01016

BOLT

SN: 23001-UP

2шт.

5

01435-00816

BOLT

SN: 23001-UP

3шт.

6

04434-51010

CLIP

SN: 23001-UP

4шт.

7

04434-51010

CLIP

SN: 23001-UP

6шт.

8

01435-01016

BOLT

SN: 23001-UP

6шт.

9

363-06-37131

WIRING HARNESS

SN: 23085-UP

1шт.

9

363-06-37130

WIRING HARNESS

SN: 23001-23084

1шт.

10

23S-06-25151

FUSE, 65A

SN: 23001-UP

1шт.

11

01580-10605

NUT

SN: 23001-UP

1шт.

12

01641-20608

WASHER

SN: 23001-UP

1шт.

14

01580-10806

NUT

SN: 23001-UP

1шт.

15

01641-20812

WASHER

SN: 23001-UP

1шт.

16

04434-51810

CLIP

SN: 23001-UP

1шт.

17

01435-01020

BOLT

SN: 23001-UP

1шт.

18

363-06-36250

BRACKET

SN: 23001-UP

1шт.

19

01435-01016

BOLT

SN: 23001-UP

2шт.

20

04434-53411

CLIP

SN: 25017-UP

1шт.

20

04434-53211

CLIP

SN: 23001-25016

1шт.

21

07095-00423

CUSHION

SN: 25017-UP

1шт.

21

07095-20523

CUSHION

SN: 23001-25016

1шт.

22

08034-40521

BAND

SN: 23001-UP

1шт.

23

363-06-36120

BRACKET

SN: 23001-UP

2шт.

24

04434-51710

CLIP

SN: 23001-UP

2шт.

25

08193-21012

CLIP

SN: 23901-UP

2шт.

25

08093-21012

CLIP

SN: 23901-UP

2шт.

25

08053-01510

CLIP

SN: 23001-23900

2шт.

26

04434-51010

CLIP

SN: 23001-UP

1шт.

27

07095-20211

CUSHION

SN: 23001-UP

1шт.

28

04434-51610

CLIP

SN: 23042-UP

1шт.

28

04435-51710

CLIP

SN: 23001-23041

1шт.

29

01010-81016

BOLT

SN: 23001-UP

1шт.

30

01643-31032

WASHER

SN: 23001-UP

1шт.

31

01010-81020

BOLT

SN: 23001-UP

2шт.

32

01643-31032

WASHER

SN: 23001-UP

2шт.

33

6152-51-5520

SPACER

SN: 23001-UP

1шт.

34

01010-81070

BOLT

SN: 23001-UP

1шт.

35

01643-31032

WASHER

SN: 23001-UP

1шт.

36

04434-53211

CLIP

SN: 23001-UP

2шт.

37

07095-20523

CUSHION

SN: 23001-UP

2шт.

Выбрано товаров: 43
