РУКОЯТЬ И КОЛЕНЧАТЫЙ РЫЧАГ (ТРУБЫ СТРЕЛЫ) (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA480-6 РУКОЯТЬ И КОЛЕНЧАТЫЙ РЫЧАГ (ТРУБЫ СТРЕЛЫ) (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН) T РАБОЧЕЕ ОБОРУДОВАНИЕ

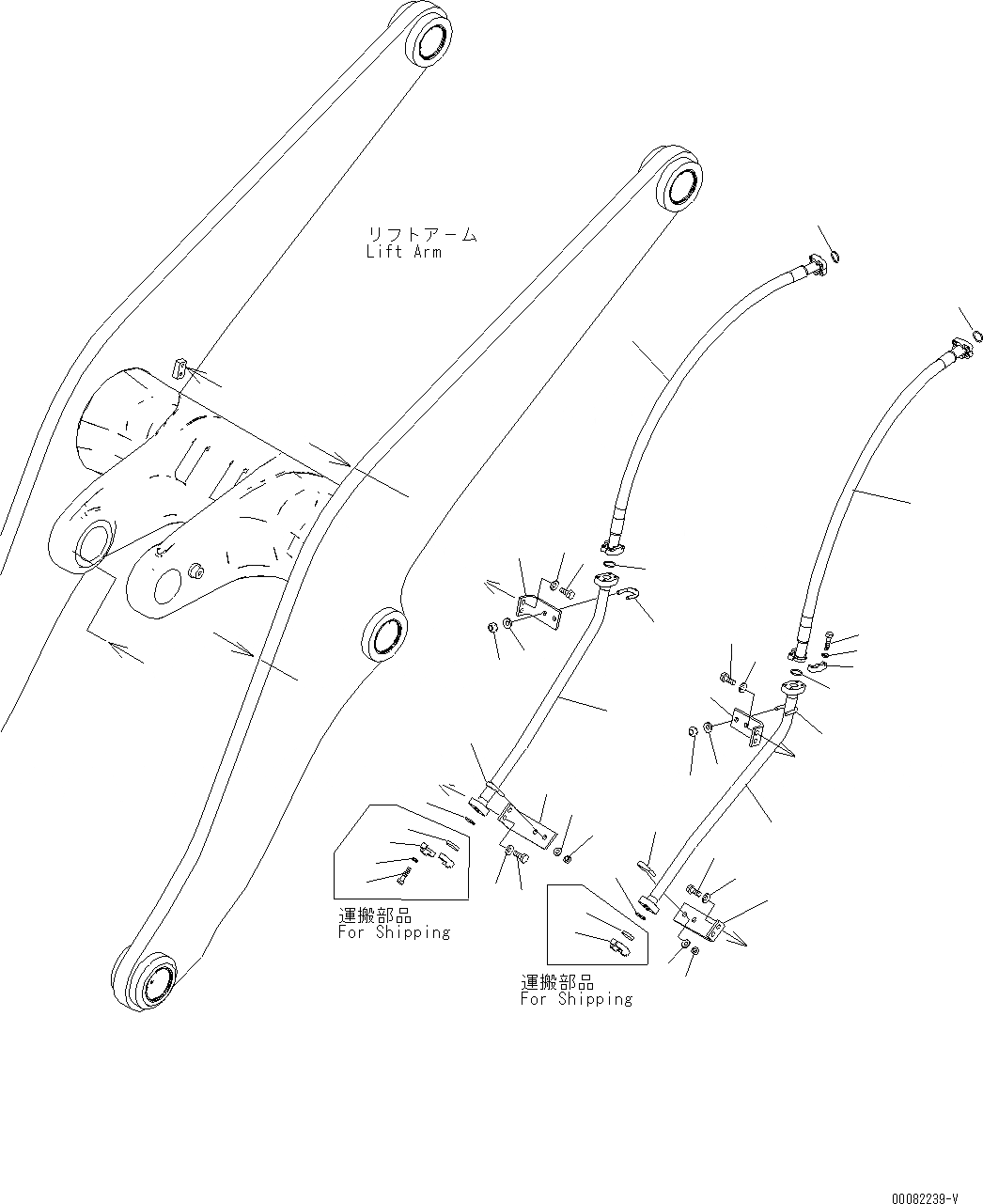

Схема запчастей Komatsu WA480-6 - РУКОЯТЬ И КОЛЕНЧАТЫЙ РЫЧАГ (ТРУБЫ СТРЕЛЫ) (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН) T РАБОЧЕЕ ОБОРУДОВАНИЕ
15
15
14
14
7
10
9
15
11
13
12
2
11
8
13
12
10
9
5
6
4
3
15
4
3
13
12
15
11
9
10
8
12
13
1
7
9
10
17
18
16
15
11
a
a
b
b
c
c
d
d
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-877-3330

TUBE, LHS

SN: H60051-UP

1шт.

2

421-877-3340

TUBE, RHS

SN: H60051-UP

1шт.

3

07378-11000

HEAD

SN: H60051-UP

2шт.

4

07371-31049

FLANGE, SPLIT

SN: H60051-UP

4шт.

5

01252-71035

BOLT

SN: H60051-UP

8шт.

6

01643-51032

WASHER

SN: H60051-UP

8шт.

7

421-877-1190

PLATE

SN: H60051-UP

2шт.

8

421-877-1210

PLATE

SN: H60051-UP

2шт.

9

01010-81230

BOLT

SN: H60051-UP

8шт.

10

01643-51232

WASHER

SN: H60051-UP

8шт.

11

07283-33450

CLIP

SN: H60051-UP

4шт.

|$12

07283-53444

SEAT

SN: H60051-UP

4шт.

12

01597-01009

NUT

SN: H60051-UP

8шт.

13

01643-31032

WASHER

SN: H60051-UP

8шт.

14

07125-01014

HOSE

SN: H60051-UP

2шт.

15

07000-13032

O-RING

SN: H60051-UP

6шт.

16

07371-31049

FLANGE, SPLIT

SN: H60051-UP

4шт.

17

01252-71035

BOLT

SN: H60051-UP

8шт.

18

01643-51032

WASHER

SN: H60051-UP

8шт.

Выбрано товаров: 19
