WA480-6 S/N H60051 - H60462
/
K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)

Запчасти Komatsu WA480-6 УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

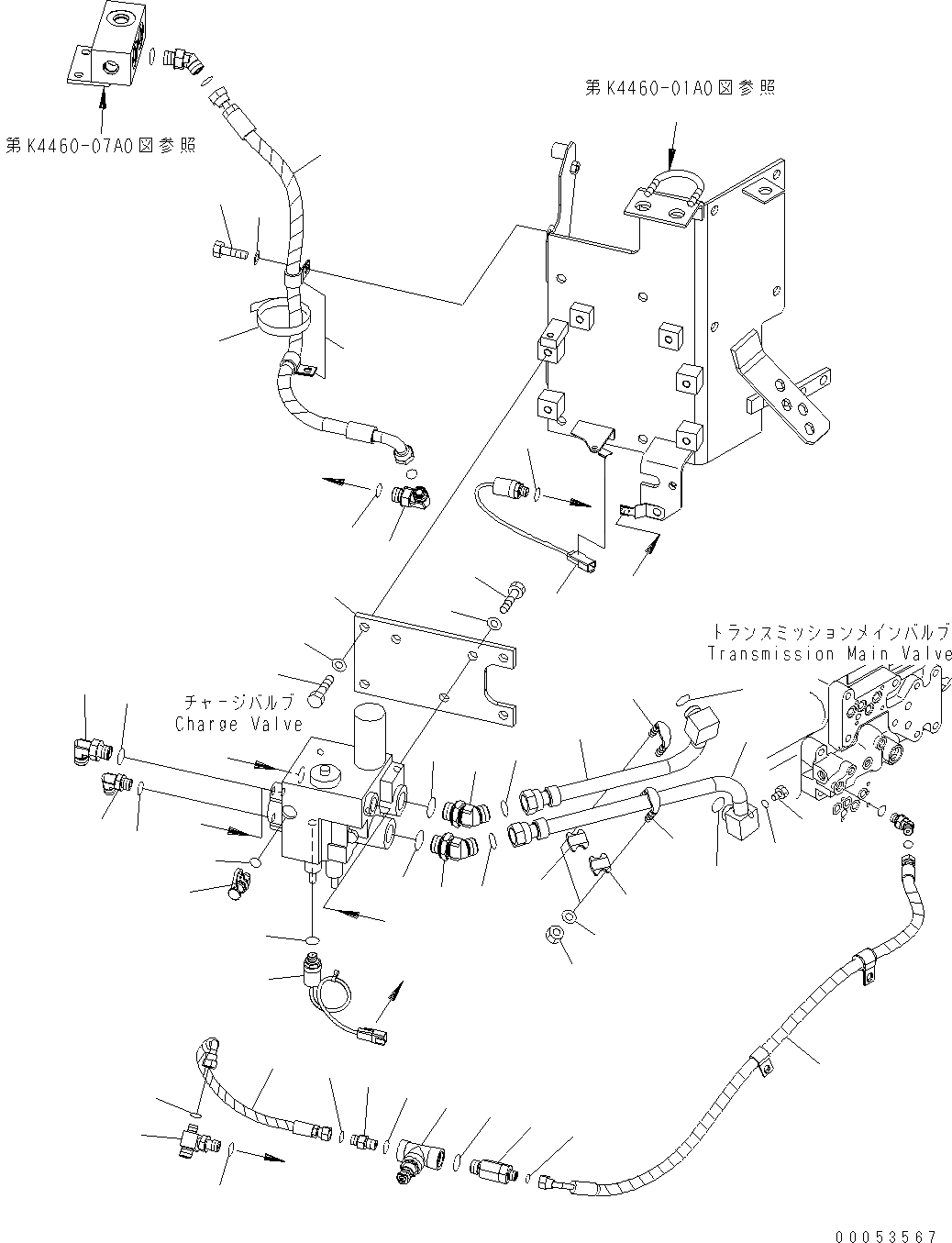

Схема запчастей Komatsu WA480-6 - УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
39
41
42
43
40
26
25
1
3
2
27
29
5
4
17
18
23
24
20
19
29
28
7
6
10
14
7
6
10
8
13
10
9
13
10
12
11
14
16
15
35
30
21
22
36
30
31
32
33
37
34
38
a
a
b
b
c
c
d
d
\SEE FIG. K4460-01A0
\SEE FIG. K4460-07A0

№

Артикул

Название

Примечание

Количество

1

423-43-47140

PLATE

SN: H60051-H60469

1шт.

2

01016-51235

BOLT

SN: H60051-@

3шт.

3

01643-31232

WASHER

SN: H60051-@

3шт.

4

01010-81230

BOLT

SN: H60051-H60469

4шт.

5

01643-31232

WASHER

SN: H60051-@

4шт.

6

423-43-37120

ELBOW

SN: H60051-H60469

2шт.

7

22W-62-13420

O-RING

SN: H60051-H60469

2шт.

8

423-43-34110

TUBE

SN: H60051-H60469

1шт.

9

423-43-47191

SEAT

SN: H60051-H60469

1шт.

10

02896-11015

O-RING

SN: H60051-H60469

4шт.

11

708-8E-16150

PLUG

SN: H60051-H60469

1шт.

12

07002-11023

O-RING

SN: H60051-@

1шт.

13

07283-32244

CLIP

SN: H60051-H60469

2шт.

14

07283-52232

SEAT

SN: H60051-H60469

2шт.

15

01597-01009

NUT

SN: H60051-H60469

4шт.

16

01643-31032

WASHER

SN: H60051-H60469

4шт.

17

418-62-35111

ELBOW

SN: H60051-H60469

1шт.

18

07000-12018

O-RING

SN: H60051-H60469

1шт.

19

799-101-5220

NIPPLE

SN: H60051-H60469

1шт.

20

07002-11023

O-RING

SN: H60051-@

1шт.

21

418-43-37240

TEE

SN: H60051-H60469

1шт.

22

07000-12014

O-RING

SN: H60051-H60469

1шт.

23

56B-88-12320

ELBOW

SN: H60051-H60469

1шт.

24

07000-12014

O-RING

SN: H60051-H60469

1шт.

25

418-62-35111

ELBOW

SN: H60051-@

1шт.

26

07000-12018

O-RING

SN: H60051-@

1шт.

27

421-43-32912

SWITCH, PRESSURE

SN: H60051-H60469

1шт.

28

421-43-32922

SWITCH, PRESSURE

SN: H60051-H60469

1шт.

29

07002-11423

O-RING

SN: H60051-H60469

2шт.

30

02896-11008

O-RING

SN: H60051-H60469

2шт.

31

02781-0021D

UNION

SN: H60051-H60469

1шт.

32

07002-11423

O-RING

SN: H60051-@

1шт.

33

421-43-37362

VALVE

SN: H60051-@

1шт.

34

421-43-37770

CHECK VALVE

SN: H60051-@

1шт.

|$35

07002-12034

O-RING

SN: H60051-@

1шт.

35

421-43-47311

HOSE, 1300MM

SN: H60051-H60469

1шт.

36

423-43-47480

HOSE, 450MM

SN: H60051-H60469

1шт.

37

07002-12034

O-RING

SN: H60051-@

1шт.

38

02896-11008

O-RING

SN: H60051-@

1шт.

39

421-43-47340

HOSE, 750MM

SN: H60051-H60469

1шт.

40

04434-51810

CLIP

SN: H60051-H60469

2шт.

41

01010-81020

BOLT

SN: H60051-H60469

2шт.

42

01643-31032

WASHER

SN: H60051-H60469

2шт.

43

08034-40521

BAND

SN: H60051-H60469

1шт.

\SEE FIG. K4460-

SEE FIG. K4460-01A0

-1шт.

\SEE FIG. K4460-

SEE FIG. K4460-07A0

-1шт.

Выбрано товаров: 46
