УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (С FNR ПЕРЕКЛЮЧАТЕЛЬ)

Запчасти Komatsu WA480-6 УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (С FNR ПЕРЕКЛЮЧАТЕЛЬ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

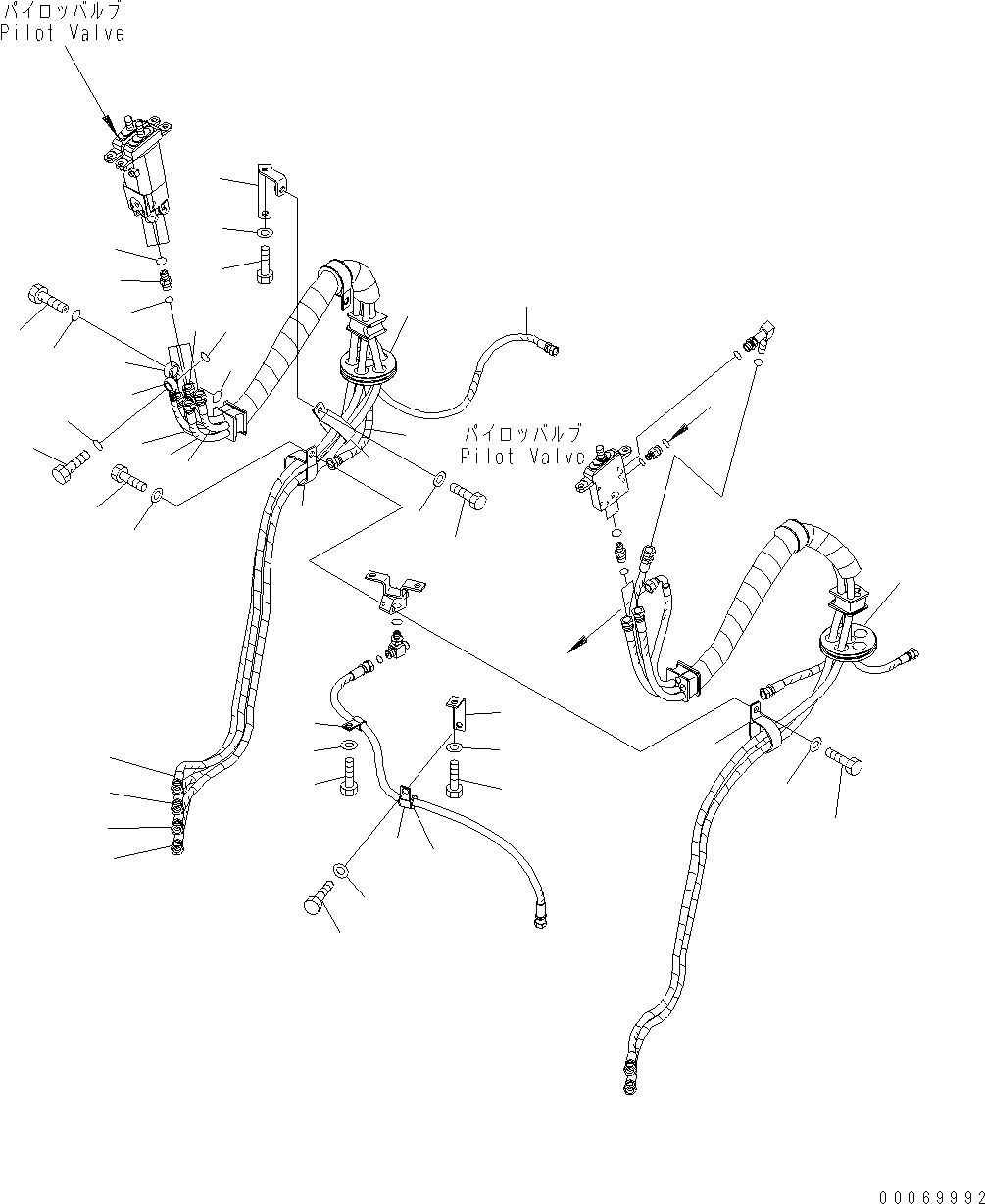

Схема запчастей Komatsu WA480-6 - УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (С FNR ПЕРЕКЛЮЧАТЕЛЬ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
2
1
3
27
29
28
6
10
12
13
11
8
9
19
20
5
7
4
16
13
12
14
8
16
18
17
9
7
5
4
6
21
23
22
32
33
30
31
25
26
24
16
20
19
15
a
a
\SEE FIG. H4200-04A2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02781-0031D

UNION

SN: H60051-UP

4шт.

2

07002-11423

O-RING

SN: H60051-UP

4шт.

3

02896-11009

O-RING

SN: H60051-UP

4шт.

|$4

421-877-4201

HOSE ASSEMBLY

SN: H60051-UP

1шт.

4

421-877-4170

HOSE, 2150MM

SN: H60051-UP

1шт.

|$6

21U-62-34730

BAND, GREEN

SN: H60051-UP

2шт.

5

421-43-48130

HOSE, 2200MM

SN: H60051-UP

1шт.

|$8

21U-62-34710

BAND, YELLOW

SN: H60051-UP

2шт.

6

421-43-48140

HOSE, 2120MM

SN: H60051-UP

1шт.

|$10

21U-62-34770

BAND, WHITE

SN: H60051-UP

2шт.

7

421-43-48150

HOSE, 2120MM

SN: H60051-UP

1шт.

|$12

21U-62-34750

BAND, BLUE

SN: H60051-UP

2шт.

8

423-877-4170

HOSE, 1320MM

SN: H60051-UP

1шт.

|$14

21U-62-34760

BAND, RED

SN: H60051-UP

2шт.

|$15

21U-62-34720

BAND, BLACK

SN: H60051-UP

2шт.

9

421-877-4210

HOSE, 1250MM

SN: H60051-UP

1шт.

|$17

21U-62-34720

BAND, BLACK

SN: H60051-UP

2шт.

10

20Y-62-18910

BOLT

SN: H60051-UP

1шт.

11

20Y-62-18890

BOLT

SN: H60051-UP

1шт.

12

07000-12018

O-RING

SN: H60051-UP

2шт.

13

07000-12015

O-RING

SN: H60051-UP

2шт.

14

423-43-38320

GROMMET

SN: H60051-UP

1шт.

15

423-877-4750

GROMMET

SN: H60051-UP

1шт.

16

21K-03-11190

CLIP

SN: H60051-UP

3шт.

17

01010-81020

BOLT

SN: H60051-UP

1шт.

18

01643-31032

WASHER

SN: H60051-UP

1шт.

19

01010-81016

BOLT

SN: H60051-UP

2шт.

20

01643-31032

WASHER

SN: H60051-UP

2шт.

21

04434-51510

CLIP

SN: H60051-UP

1шт.

22

01010-81020

BOLT

SN: H60051-UP

1шт.

23

01643-31032

WASHER

SN: H60051-UP

1шт.

24

361-62-21111

BRACKET

SN: H60051-UP

1шт.

25

01010-81020

BOLT

SN: H60051-UP

1шт.

26

01643-31032

WASHER

SN: H60051-UP

1шт.

27

423-43-48470

BRACKET

SN: H60051-UP

1шт.

28

01010-81020

BOLT

SN: H60051-UP

1шт.

29

01643-31032

WASHER

SN: H60051-UP

1шт.

30

04434-52112

CLIP

SN: H60051-UP

1шт.

31

07095-20314

CUSHION

SN: H60051-UP

1шт.

32

01010-81020

BOLT

SN: H60051-UP

1шт.

33

01643-31032

WASHER

SN: H60051-UP

1шт.

\SEE FIG. H4200-

SEE FIG. H4200-04A2

-1шт.
