ГИДР. НАСОС. (ЭКСТРЕНН. НАСОС OUT ЛИНИЯ)

Запчасти Komatsu WA480-6 ГИДР. НАСОС. (ЭКСТРЕНН. НАСОС OUT ЛИНИЯ) H ГИДРАВЛИКА

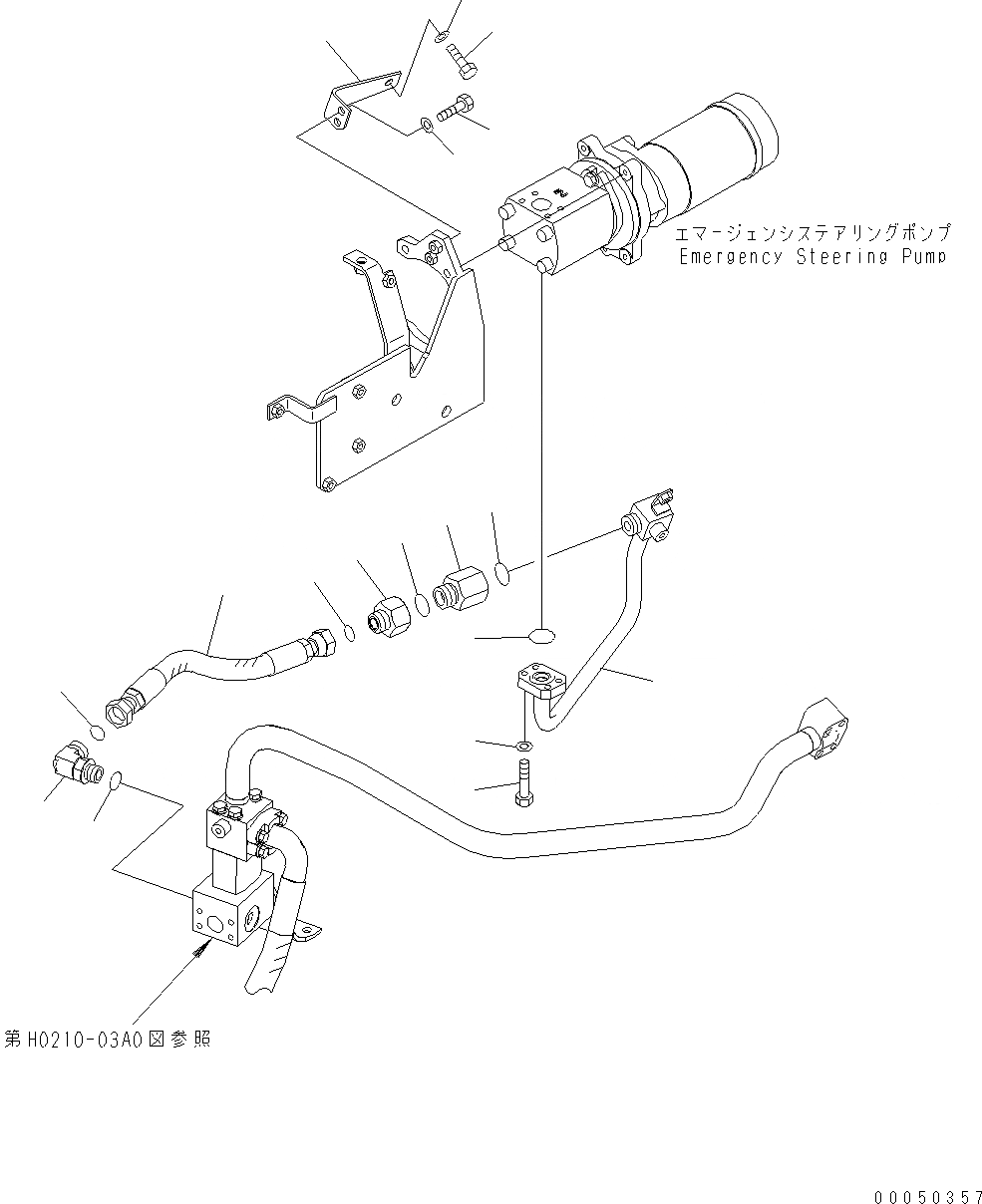

Схема запчастей Komatsu WA480-6 - ГИДР. НАСОС. (ЭКСТРЕНН. НАСОС OUT ЛИНИЯ) H ГИДРАВЛИКА
1
3
4
2
10
11
12
9
12
8
14
7
13
15
6
5
17
16
\SEE FIG. H0210-03A0
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-62-46411

TUBE

SN: H60051-@

1шт.

2

07000-A3030

O-RING

SN: H60051-@

1шт.

3

01010-80835

BOLT

SN: H60051-@

4шт.

4

01643-30823

WASHER

SN: H60051-@

4шт.

5

01010-81020

BOLT

SN: H60051-@

1шт.

6

01643-31032

WASHER

SN: H60051-@

1шт.

7

421-62-32672

CHECK VALVE

SN: H60051-@

1шт.

8

421-62-32682

UNION

SN: H60051-@

1шт.

9

421-62-43841

HOSE

SN: H60051-H60469

1шт.

10

02782-10628

ELBOW

SN: H60051-@

1шт.

11

07002-12434

O-RING

SN: H60051-@

1шт.

12

02896-11018

O-RING

SN: H60051-@

2шт.

13

07002-13034

O-RING

SN: H60051-@

1шт.

14

07002-13334

O-RING

SN: H60051-@

1шт.

15

421-62-46420

PLATE

SN: H60051-@

1шт.

16

01016-51035

BOLT

SN: H60051-@

2шт.

17

01643-31032

WASHER

SN: H60051-@

2шт.

\SEE FIG. H0210-

SEE FIG. H0210-03A0

-1шт.

Выбрано товаров: 18
