Запчасти Komatsu WA480-6 H-A ГИДРОЛИНИЯ ЦИЛИНДР СТРЕЛЫ ГИДРАВЛИКА

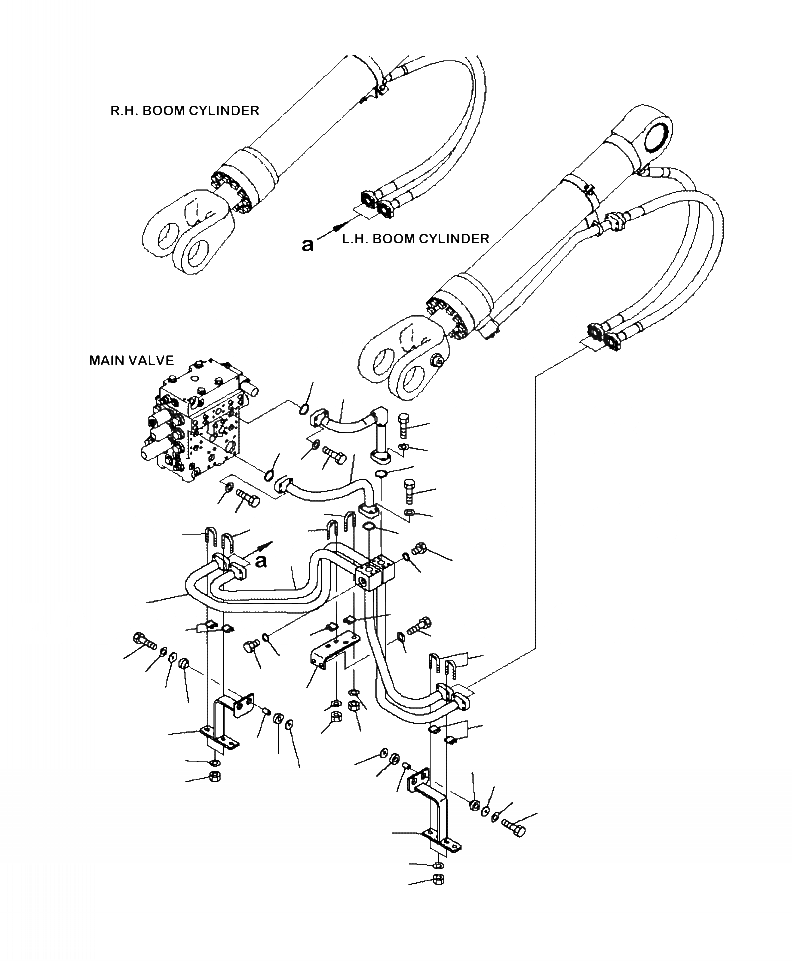

Схема запчастей Komatsu WA480-6 - H-A ГИДРОЛИНИЯ ЦИЛИНДР СТРЕЛЫ ГИДРАВЛИКА
13
11
14
13
12
15
2
8
7
14
4
16
15
3
27
18
27
6
5
9
10
1
17
28
30
19
27
33
31
10
9
34
35
29
26
22
20
28
32
21
23
25
36
26
24
35
35
35
37
24
34
25
33
32
36
37

Артикул

Название

Примечание

Количество

1

421-62-43242

TUBE

SN: A47001--UP

1шт.

2

07000-13035

O-RING

SN: A47001--UP

1шт.

3

07372-21040

BOLT

SN: A47001--UP

4шт.

4

01643-51032

WASHER

SN: A47001--UP

4шт.

5

421-62-43251

TUBE

SN: A47001--UP

1шт.

6

07000-13035

O-RING

SN: A47001--UP

1шт.

7

07372-21040

BOLT

SN: A47001--UP

4шт.

8

01643-51032

WASHER

SN: A47001--UP

4шт.

9

720-68-19530

PLUG

SN: A47001--UP

2шт.

10

07002-11823

O-RING

SN: A47001--UP

2шт.

11

421-62-43140

TUBE

SN: A47001--UP

1шт.

12

421-62-43150

TUBE

SN: A47001--UP

1шт.

13

07000-13035

O-RING

SN: A47001--UP

2шт.

14

07372-21040

BOLT

SN: A47001--UP

8шт.

15

01643-51032

WASHER

SN: A47001--UP

8шт.

16

07283-33450

CLIP

SN: A47001--UP

1шт.

17

07283-53444

SEAT

SN: A47001--UP

1шт.

18

07283-33450

CLIP

SN: A47001--UP

1шт.

19

07283-53444

SEAT

SN: A47001--UP

1шт.

20

01643-31032

WASHER

SN: A47001--UP

2шт.

21

01597-01009

NUT

SN: A47001--UP

2шт.

22

01643-31032

WASHER

SN: A47001--UP

2шт.

23

01597-01009

NUT

SN: A47001--UP

2шт.

24

415-64-13130

CUSHION

SN: A47001--UP

4шт.

25

421-62-18560

SPACER

SN: A47001--UP

4шт.

26

419-43-17930

CUSHION

SN: A47001--UP

4шт.

27

07283-33450

CLIP

SN: A47001--UP

4шт.

28

07283-53444

SEAT

SN: A47001--UP

4шт.

29

421-62-43270

BRACKET

SN: A47001--UP

1шт.

30

01010-81035

BOLT

SN: A47001--UP

2шт.

31

01643-31032

WASHER

SN: A47001--UP

2шт.

32

421-62-43260

BRACKET

SN: A47001--UP

2шт.

33

01010-81050

BOLT

SN: A47001--UP

4шт.

34

01643-31032

WASHER

SN: A47001--UP

4шт.

35

415-64-13120

WASHER

SN: A47001--UP

8шт.

36

01643-31032

WASHER

SN: A47001--UP

8шт.

37

01597-01009

NUT

SN: A47001--UP

8шт.

Выбрано товаров: 37
