Запчасти Komatsu WA480-6 ЛЕСТНИЦА, ПОЛ И ЛЕСТНИЦА ПРАВ. (№9-) ЛЕСТНИЦА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА

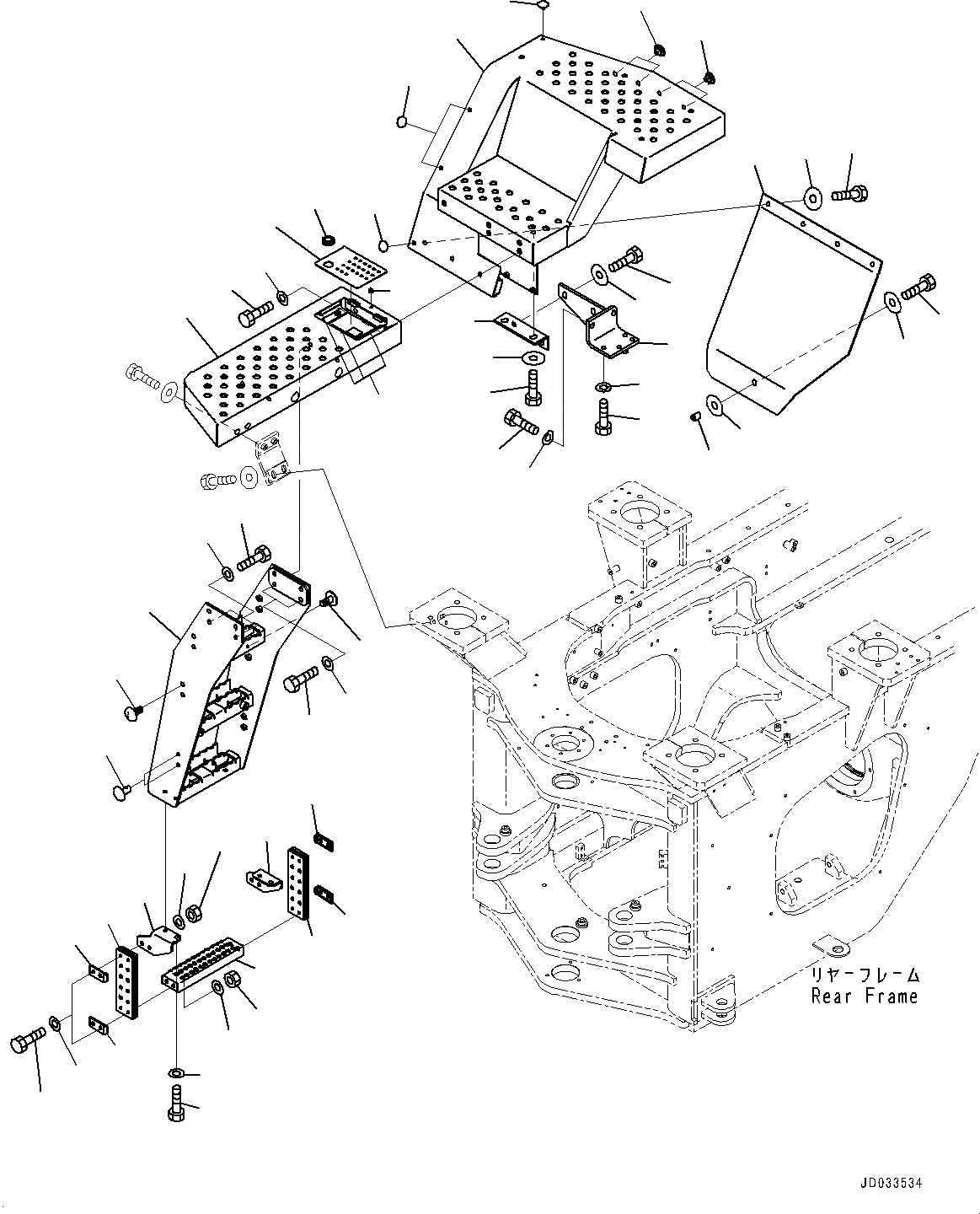

Схема запчастей Komatsu WA480-6 - ЛЕСТНИЦА, ПОЛ И ЛЕСТНИЦА ПРАВ. (№9-) ЛЕСТНИЦА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА
21
23
17
17
5
12
8
11
7
2
6
13
11
9
10
12
5
17
18
22
23
1
3
4
14
16
15
1
19
20
25
26
28
27
35
36
34
33
32
30
31
29
26
25
24
37
27
33
32
33
33
37
36
39
38

Артикул

Название

Примечание

Количество

1

421-54-44582

Floor,R.H.

SN: 90216-UP

1шт.

|$1

423-54-44390

Hinge,Welded

SN: 90216-UP

2шт.

2

421-54-44451

Floor,R.H.

SN: 90216-UP

1шт.

3

01010-81230

Bolt

SN: 90216-UP

4шт.

4

01643-31232

Washer

SN: 90216-UP

4шт.

5

421-54-22990

Plug

SN: 90216-UP

4шт.

6

423-54-41330

Bracket,R.H.

SN: 90216-UP

1шт.

7

01010-D1235

Bolt

SN: 90216-UP

4шт.

8

01643-71232

Washer

SN: 90216-UP

4шт.

9

01010-D1230

Bolt

SN: 90216-UP

2шт.

10

01643-71232

Washer

SN: 90216-UP

2шт.

11

01010-D1230

Bolt

SN: 90216-UP

4шт.

12

421-03-31590

Washer

SN: 90216-UP

4шт.

13

423-54-44140

Bracket

SN: 90216-UP

1шт.

14

09415-00506

Cap

SN: 90216-UP

1шт.

15

08037-02512

Grommet

SN: 90216-UP

1шт.

16

418-54-22190

Cushion

SN: 90216-UP

3шт.

17

426-56-21990

Plug

SN: 90216-UP

4шт.

18

421-54-44150

Sheet,R.H.

SN: 90216-UP

1шт.

19

23B-953-3460

Spacer

SN: 90216-UP

1шт.

20

421-54-34550

Washer

SN: 90216-UP

1шт.

21

01010-D1050

Bolt

SN: 90216-UP

1шт.

22

01010-D1025

Bolt

SN: 90216-UP

4шт.

23

421-54-34550

Washer

SN: 90216-UP

5шт.

24

421-54-44861

Ladder

SN: 90216-UP

1шт.

25

01010-D1235

Bolt

SN: 90216-UP

4шт.

26

01643-71232

Washer

SN: 90216-UP

4шт.

27

22L-46-12150

Cap

SN: 90216-UP

4шт.

28

416-54-34230

Plug

SN: 90216-UP

2шт.

29

421-54-34611

Step

SN: 90216-UP

1шт.

30

424-54-44861

Plate

SN: 90216-UP

1шт.

31

424-54-44951

Plate

SN: 90216-UP

1шт.

32

421-54-44392

Rubber

SN: 90216-UP

2шт.

33

428-T86-1650

Plate

SN: 90216-UP

4шт.

34

01010-D1055

Bolt

SN: 90216-UP

8шт.

35

01643-71032

Washer

SN: 90216-UP

8шт.

36

01596-01009

Nut, Flanged

SN: 90216-UP

8шт.

37

01643-71032

Washer

SN: 90216-UP

8шт.

38

01010-D1025

Bolt

SN: 90216-UP

4шт.

39

01643-71032

Washer

SN: 90216-UP

4шт.

Выбрано товаров: 40
