Запчасти Komatsu WA480-6 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ (№9-) ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ, БЕЗ ТОРМОЗ. МАСЛ. СИСТЕМА ОХЛАЖДЕНИЯ

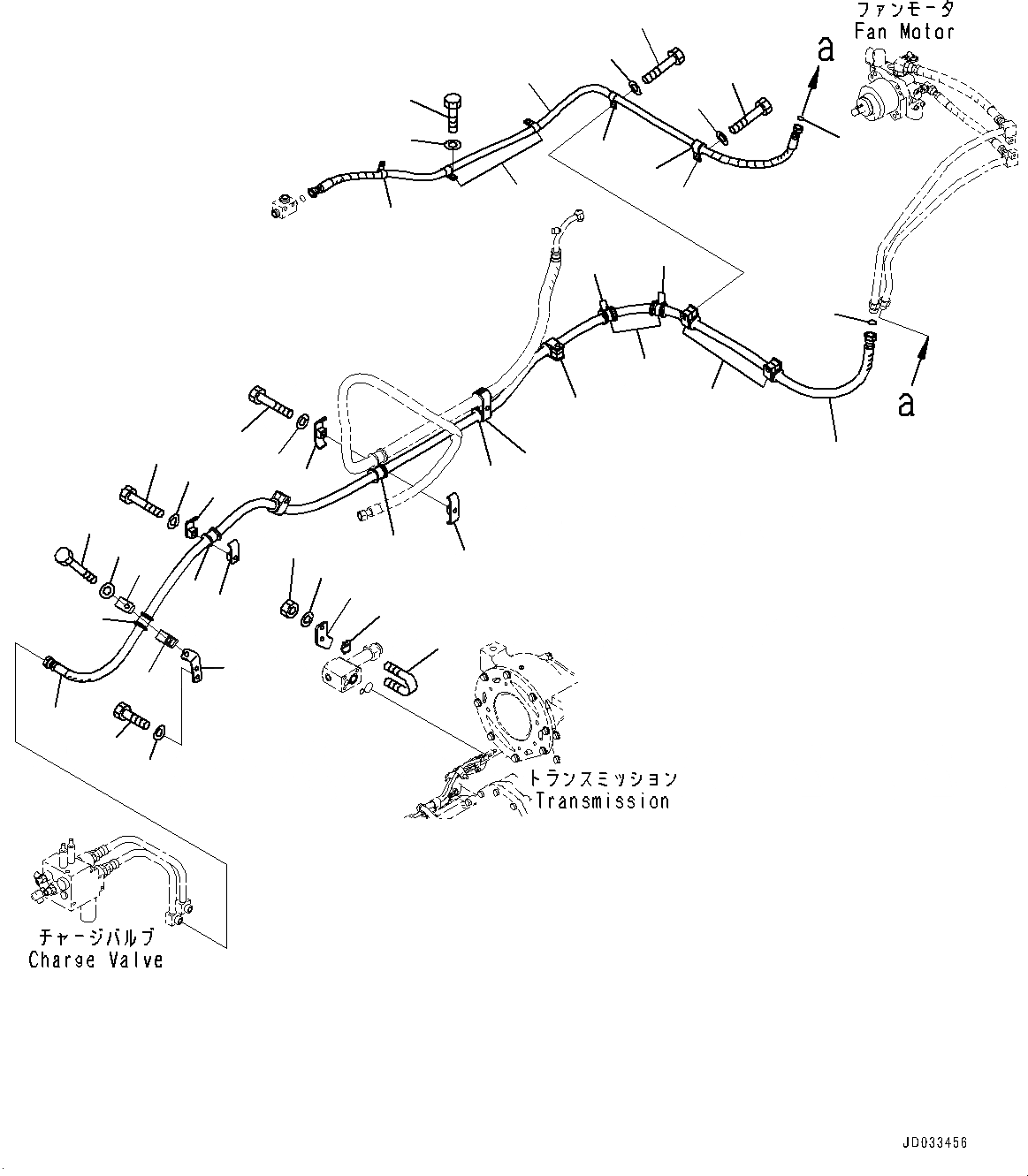

Схема запчастей Komatsu WA480-6 - ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ (№9-) ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ, БЕЗ ТОРМОЗ. МАСЛ. СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
5
6
13
14
16
17
18
19
20
21
4
8
9
7
10
1
2
13
2
8
7
15
15
11
2
2
28
29
8
12
3
27
2
23
24
22
25
26
4
12
7
3

Артикул

Название

Примечание

Количество

1

421-62-45810

Hose

SN: 90216-UP

1шт.

2

22P-62-13520

Clamp

SN: 90216-UP

12шт.

3

07095-00524

Cushion

SN: 90216-UP

10шт.

4

22P-62-13550

Clamp

SN: 90216-UP

4шт.

5

01010-81065

Bolt

SN: 90216-UP

2шт.

6

01643-31032

Washer

SN: 90216-UP

2шт.

7

01010-81265

Bolt

SN: 90216-UP

5шт.

8

01643-31232

Washer

SN: 90216-UP

5шт.

9

01010-81270

Bolt

SN: 90216-UP

1шт.

10

01643-31232

Washer

SN: 90216-UP

1шт.

11

02896-11015

O-ring

SN: 90216-UP

1шт.

12

07095-00524

Cushion

SN: 90216-UP

2шт.

13

08034-20823

Band

SN: 90216-UP

4шт.

14

421-62-41520

Hose

SN: 90216-UP

1шт.

15

04434-51910

Clip

SN: 90216-UP

3шт.

16

04434-51912

Clip

SN: 90216-UP

1шт.

17

01010-81020

Bolt

SN: 90216-UP

3шт.

18

01643-31032

Washer

SN: 90216-UP

3шт.

19

04434-52712

Clip

SN: 90216-UP

1шт.

20

07095-20419

Cushion

SN: 90216-UP

1шт.

21

02896-11012

O-ring

SN: 90216-UP

1шт.

22

421-62-45680

Plate

SN: 90216-UP

1шт.

23

07283-33450

Clip

SN: 90216-UP

1шт.

24

07283-53444

Seat

SN: 90216-UP

1шт.

25

01643-31032

Washer

SN: 90216-UP

2шт.

26

01597-01009

Nut

SN: 90216-UP

2шт.

27

421-62-45690

Bracket

SN: 90216-UP

1шт.

28

01010-81230

Bolt

SN: 90216-UP

2шт.

29

01643-31232

Washer

SN: 90216-UP

2шт.

Выбрано товаров: 29
