Запчасти Komatsu WA480-6 КАБИНА ROPS (ЭЛЕКТРОПРОВОДКА) (MONOCOQUE ТИП)(№8-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

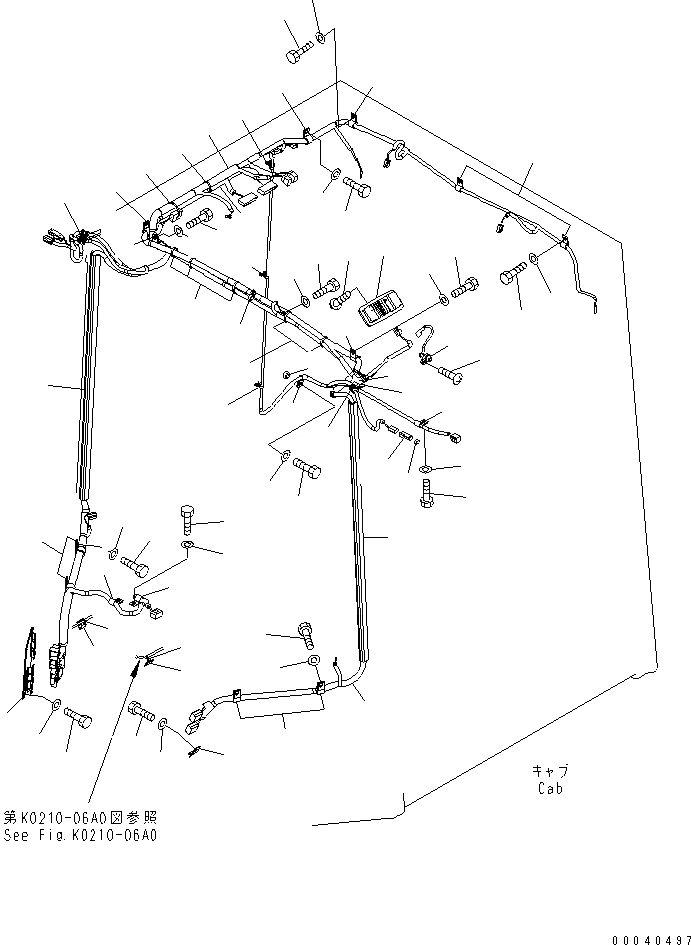

Схема запчастей Komatsu WA480-6 - КАБИНА ROPS (ЭЛЕКТРОПРОВОДКА) (MONOCOQUE ТИП)(№8-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
4
4
5
5
5
5
6
7
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
12
13
13
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|$14

421-926-0401

ROPS CAB ASS'Y,(MONOCOQUE)

SN: 85149-UP

1шт.

|$15

421-926-0400

ROPS CAB ASS'Y,(MONOCOQUE)

SN: 85001-85148

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-14A0 AND K0210-46A0.

-1шт.

|$17

421-926-0501

ROPS CAB ASS'Y,(MONOCOQUE+SASH WINDOW)

SN: 85149-UP

1шт.

|$18

421-926-0500

ROPS CAB ASS'Y,(MONOCOQUE+SASH WINDOW)

SN: 85001-85148

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-14A1 AND K0210-46A0, K0210-47A1.

-1шт.

|$20

421-926-0600

ROPS CAB ASS'Y,(MONOCOQUE+FIX WINDOW+A-A/C)

SN: 90001-UP

1шт.

|$$8

THIS ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-14A1 AND K0210-46A0.

-1шт.

1

423-926-4852

WIRING HARNESS

SN: 85016-UP

1шт.

1

0

WIRING HARNESS

SN: 85001-85015

1шт.

2

04434-52310

CLIP

SN: 85001-UP

3шт.

3

04434-51710

CLIP

SN: 85001-UP

1шт.

4

04434-51410

CLIP

SN: 85001-UP

3шт.

5

04434-51010

CLIP

SN: 85001-UP

5шт.

6

20Y-54-65860

SPACER

SN: 85001-UP

1шт.

7

01010-81030

BOLT

SN: 85001-UP

1шт.

8

01643-31032

WASHER

SN: 85001-UP

1шт.

9

01010-81020

BOLT

SN: 85001-UP

11шт.

10

01643-31032

WASHER

SN: 85001-UP

11шт.

11

01010-80610

BOLT

SN: 85001-UP

1шт.

12

01643-30623

WASHER

SN: 85001-UP

1шт.

13

08059-00310

CLIP

SN: 85001-UP

3шт.

14

175-06-81610

GROMMET

SN: 85001-UP

4шт.

15

08037-01008

GROMMET

SN: 85001-UP

1шт.

16

423-07-31782

WIRING HARNESS

SN: 85001-UP

1шт.

17

04434-51710

CLIP

SN: 85001-UP

4шт.

18

01010-81020

BOLT

SN: 85001-UP

4шт.

19

01643-31032

WASHER

SN: 85001-UP

4шт.

20

08053-00910

CLIP

SN: 85001-UP

1шт.

21

01010-81020

BOLT

SN: 85001-UP

1шт.

22

01643-31032

WASHER

SN: 85001-UP

1шт.

23

08059-00310

CLIP

SN: 85001-UP

1шт.

24

08034-20519

BAND

SN: 85001-UP

6шт.

25

08034-20823

BAND

SN: 85001-UP

1шт.

26

08034-40521

BAND

SN: 85001-UP

1шт.

27

423-925-4612

BRACKET

SN: 85001-UP

1шт.

28

01010-81020

BOLT

SN: 85001-UP

2шт.

29

01643-31032

WASHER

SN: 85001-UP

2шт.

30

417-926-3450

DUCT

SN: 85001-UP

2шт.

31

20U-54-46520

STICKER

SN: 85001-UP

2шт.

32

08034-40521

BAND

SN: 85001-UP

2шт.

33

424-926-3490

SWITCH

SN: 85001-UP

1шт.

34

419-923-2130

SCREW

SN: 85001-UP

1шт.

35

08056-00111

CONNECTOR

SN: 85001-UP

1шт.

36

08056-00130

HOLDER

SN: 85001-UP

1шт.

37

421-06-26210

LAMP ASS'Y

SN: 85001-UP

1шт.

37

421-06-26250

LENS

SN: 85001-UP

2шт.

37

421-06-26260

BULB, 10W

SN: 85001-UP

2шт.

38

419-923-2130

SCREW

SN: 85001-UP

2шт.

Выбрано товаров: 49
