Запчасти Komatsu WA480-6 ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ) (С БЛОКИР.-UP)(№8-9) СИЛОВАЯ ПЕРЕДАЧА

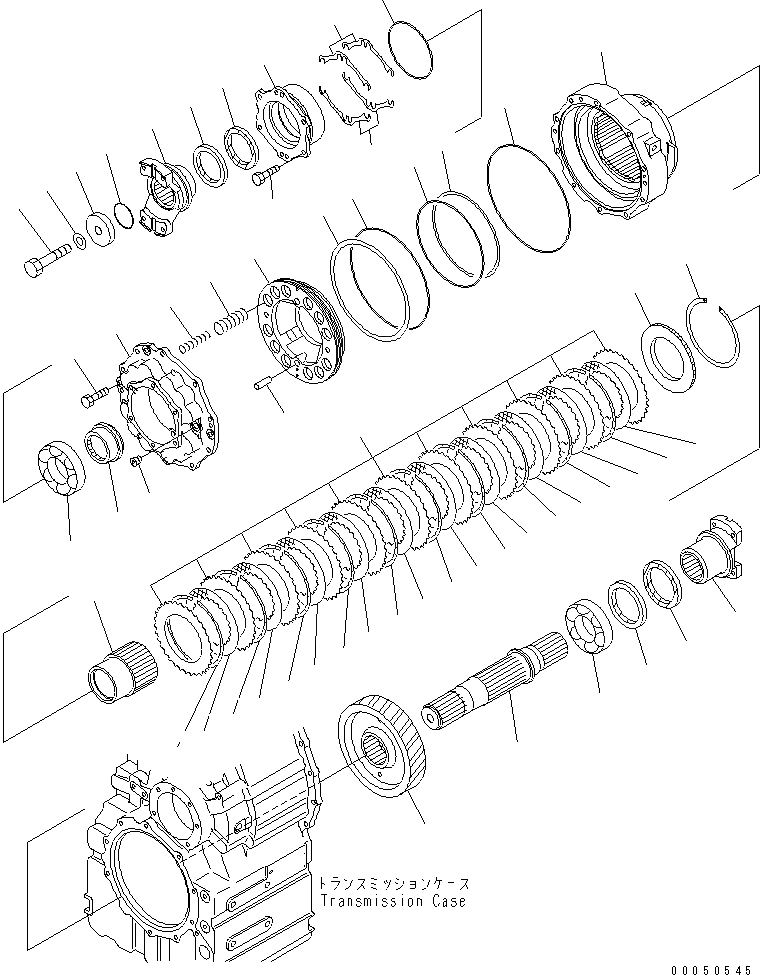

Схема запчастей Komatsu WA480-6 - ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ) (С БЛОКИР.-UP)(№8-9) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
25
25
25
25
26
27
27
27
27
27
27
27
27
27
27
28
29
30
30
31
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|$6

714-07-30004

TRANSMISSION ASS'Y

SN: 85366-90000

1шт.

|$7

714-07-30001

TRANSMISSION ASS'Y

SN: 85165-85365

1шт.

|$8

714-07-30000

TRANSMISSION ASS'Y

SN: 85001-85164

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-64A0.

-1шт.

|$10

714-07-30014

TRANSMISSION ASS'Y

SN: 85366-90000

1шт.

|$11

714-07-30011

TRANSMISSION ASS'Y

SN: 85165-85365

1шт.

|$12

714-07-30010

TRANSMISSION ASS'Y

SN: 85001-85164

1шт.

|$$8

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0, 52A1, 53A0 TO 61A0, 58A1, 59A1, 62A1 TO 64A1.

-1шт.

1

714-07-24522

SHAFT,OUTPUT

SN: 85001-90000

1шт.

2

714-07-24621

GEAR,OUTPUT

SN: 85001-90000

1шт.

3

06002-32216

BEARING

SN: 85001-90000

1шт.

4

06002-32019

BEARING

SN: 85001-90000

1шт.

5

714-07-33830

SPACER

SN: 85001-90000

1шт.

6

714-07-28611

HUB,SPLINE

SN: 85001-90000

1шт.

7

714-07-27140

RETAINER

SN: 85001-90000

1шт.

8

714-07-39120

OIL SEAL (K1)(K3)

SN: 85001-90000

1шт.

9

425-15-28710

SEAL,DUST (K1)(K3)

SN: 85001-90000

1шт.

10

07000-75160

O-RING (K1)(K3)

SN: 85001-90000

1шт.

11

01010-81230

BOLT

SN: 85001-90000

6шт.

12

714-07-37111

HOUSING

SN: 85001-90000

1шт.

13

714-07-27122

HOUSING

SN: 85001-90000

1шт.

14

07000-75300

O-RING (K1)(K3)

SN: 85001-90000

1шт.

15

01016-51250

BOLT

SN: 85001-90000

4шт.

16

07043-A0312

PLUG

SN: 85001-90000

2шт.

17

714-07-27161

SPRING

SN: 85001-90000

12шт.

18

714-07-27151

SPRING

SN: 85001-90000

12шт.

19

714-07-37131

PISTON

SN: 85001-90000

1шт.

20

07000-A6240

O-RING (K1)(K3)

SN: 85001-90000

1шт.

21

07001-06245

RING (K1)(K3)

SN: 85001-90000

1шт.

22

07000-A6285

O-RING (K1)(K3)

SN: 85001-90000

1шт.

23

07001-06290

RING (K1)(K3)

SN: 85001-90000

1шт.

24

04020-01842

PIN,DOWEL

SN: 85001-90000

2шт.

25

714-07-12670

DISC

SN: 85001-90000

10шт.

26

714-12-19730

PLATE,SEPARATE

SN: 85001-90000

11шт.

27

714-07-12691

SPRING,WAVE

SN: 85001-90000

10шт.

28

714-12-17250

PLATE,END

SN: 85001-90000

1шт.

29

714-07-12720

RING,RING

SN: 85001-90000

2шт.

30

714-07-00200

SHIM ASS'Y (K1)(K3)

SN: 85001-90000

1шт.

30

0

SHIM, 0.05MM

SN: 85001-90000

6шт.

30

0

SHIM, 0.5MM

SN: 85001-90000

4шт.

30

0

SHIM, 0.2MM

SN: 85001-90000

4шт.

31

425-15-23250

COUPLING ASS'Y

SN: 85001-90000

1шт.

31

425-15-23660

COUPLING

SN: 85001-90000

1шт.

31

425-15-23690

COVER

SN: 85001-90000

1шт.

32

425-15-13320

HOLDER

SN: 85001-90000

1шт.

33

07000-75065

O-RING (K1)(K3)

SN: 85001-90000

1шт.

34

01051-62220

BOLT

SN: 85001-90000

1шт.

35

01643-32260

WASHER

SN: 85001-90000

1шт.

36

714-07-14201

COUPLING ASS'Y

SN: 85001-90000

1шт.

36

714-07-14240

COUPLING

SN: 85001-90000

1шт.

36

714-07-14212

COUPLING,REAR

SN: 85001-90000

1шт.

36

714-07-14231

COVER

SN: 85001-90000

1шт.

36

714-07-14221

DEFLECTOR

SN: 85001-90000

1шт.

37

07012-50105

SEAL (K1)(K3)

SN: 85001-90000

1шт.

38

714-07-18541

SEAL,DUST (K1)(K3)

SN: 85001-90000

1шт.

Выбрано товаров: 55
