Komatsu
/
Погрузчики фронтальные
/
WA480-6 LC S/N H60470 - Up
/
M ЧАСТИ КОРПУСА
/

ЛЕСТНИЦА (НАКЛОН.) (/) (ПОЛ LHS)

Запчасти Komatsu WA480-6 LC ЛЕСТНИЦА (НАКЛОН.) (/) (ПОЛ LHS) M ЧАСТИ КОРПУСА

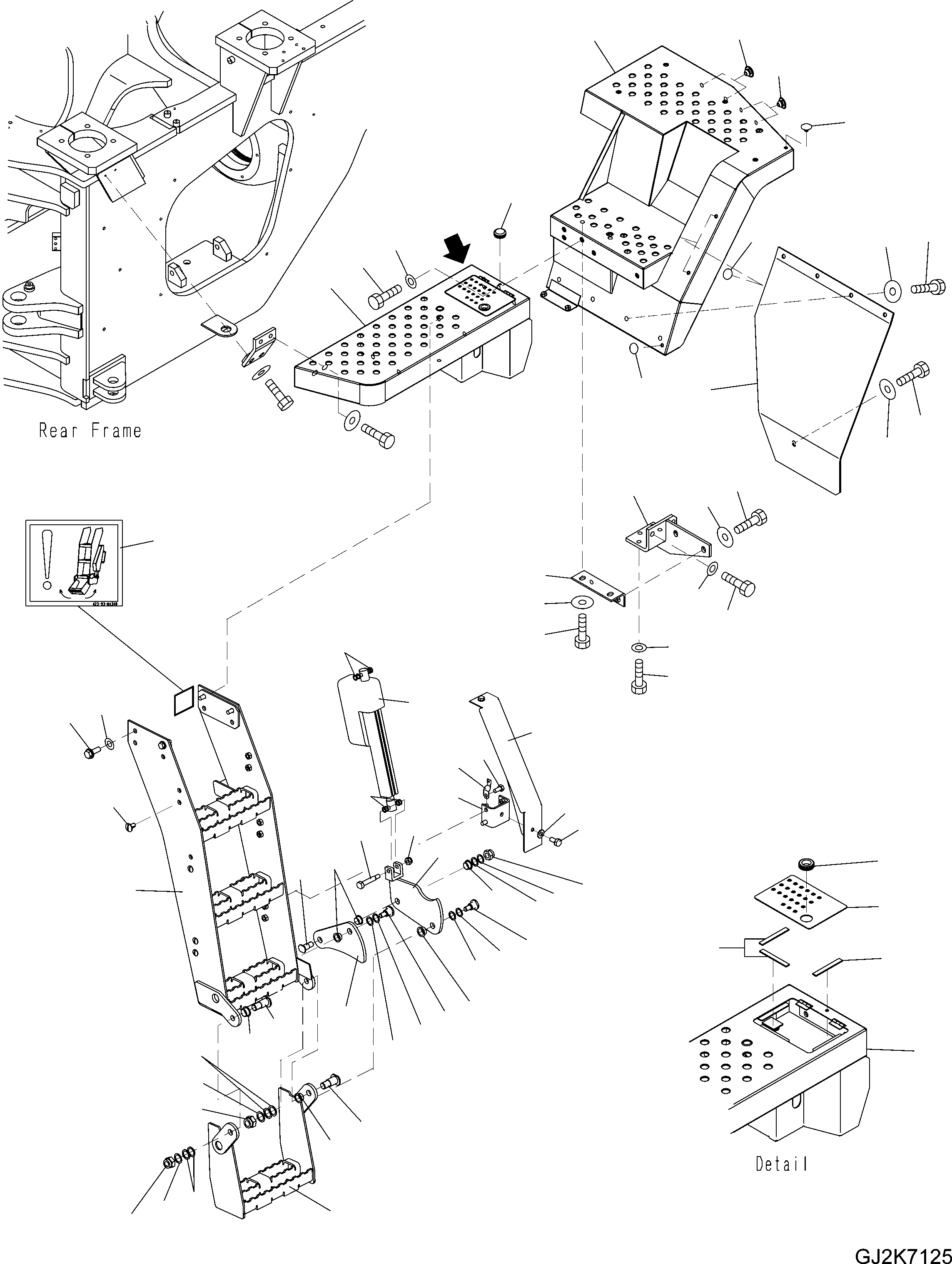

Схема запчастей Komatsu WA480-6 LC - ЛЕСТНИЦА (НАКЛОН.) (/) (ПОЛ LHS) M ЧАСТИ КОРПУСА
1
3
4
14
2
5
5
17
20
19
17
17
18
20
19
6
12
11
9
10
8
7
13
12
11
44
22
23
24
21
15
1
16
1
16
36
34
40
41
43
42
39
38
37
36
35
26
27
33
30
29
28
26
32
29
28
26
32
29
28
27
26
25
31
27
26
28
29
30
30
29
28
A
A

№

Артикул

Название

Примечание

Количество

1

421-54-44362

FLOOR, LHS

SN: H60470-UP

1шт.

|$2

423-54-44390

HINGE

SN: H60470-UP

2шт.

2

421-54-H4J00

FLOOR, LHS

SN: H60470-UP

1шт.

3

01010-81230

BOLT

SN: H60470-UP

4шт.

4

01643-31232

WASHER

SN: H60470-UP

4шт.

5

421-54-22990

PLUG

SN: H60470-UP

4шт.

6

423-54-41320

BRACKET, LHS

SN: H60470-UP

1шт.

7

01016-51235

BOLT

SN: H60470-UP

4шт.

8

01643-31232

WASHER

SN: H60470-UP

4шт.

9

01010-81230

BOLT

SN: H60470-UP

2шт.

10

01643-31232

WASHER

SN: H60470-UP

2шт.

11

01010-81230

BOLT

SN: H60470-UP

4шт.

12

421-03-31590

WASHER

SN: H60470-UP

4шт.

13

423-54-44140

BRACKET

SN: H60470-UP

1шт.

14

09415-00506

CAP

SN: H60470-UP

1шт.

15

08037-02512

GROMMET

SN: H60470-UP

1шт.

16

418-54-22190

CUSHION

SN: H60470-UP

3шт.

17

426-56-21990

CAP

SN: H60470-UP

4шт.

18

421-54-44230

SHEET, LHS

SN: H60470-UP

1шт.

19

01010-81025

BOLT

SN: H60470-UP

5шт.

20

01643-31032

WASHER

SN: H60470-UP

5шт.

21

423-54-H4B81

LADDER, FIX

SN: H60470-UP

1шт.

22

01016-51235

BOLT

SN: H60470-UP

4шт.

23

01643-31232

WASHER

SN: H60470-UP

4шт.

24

22L-46-12150

CAP

SN: H60470-UP

6шт.

25

423-54-H4B91

LADDER, TILT

SN: H60470-UP

1шт.

26

423-09-H4490

BEARING, SLIDER

SN: H60470-UP

6шт.

27

423-54-H4C21

BOLT

SN: H60470-UP

3шт.

28

423-09-H4480

SHIM, 1.0MM

SN: H60470-UP

7шт.

29

423-09-H4470

SHIM, 0.5MM

SN: H60470-UP

5шт.

30

423-09-H4460

NUT

SN: H60470-UP

3шт.

31

423-54-H4C11

PLATE

SN: H60470-UP

1шт.

32

42W-09-H5690

PIN

SN: H60470-UP

2шт.

33

423-54-H4C01

PLATE

SN: H60470-UP

1шт.

34

423-54-H4C41

LINEAR ACTUATOR

SN: H60470-UP

1шт.

35

423-54-H4C31

BOLT

SN: H60470-UP

2шт.

36

42W-09-H2590

SHIM RING

SN: H60470-UP

8шт.

37

423-09-H4500

NUT

SN: H60470-UP

2шт.

38

423-54-H4C51

BRACKET

SN: H60470-UP

1шт.

39

08193-21012

CLIP

SN: H60470-UP

2шт.

40

01010-81225

BOLT

SN: H60470-UP

2шт.

41

423-54-H4C61

COVER

SN: H60470-UP

1шт.

42

01010-81020

BOLT

SN: H60470-UP

2шт.

43

01640-21016

WASHER

SN: H60470-UP

2шт.

44

423-93-H1340

DECAL, STEP

SN: H60470-UP

1шт.

Выбрано товаров: 45
