Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA480-6 LC S/N H60470 - Up
/
M ЧАСТИ КОРПУСА
/

ПОКРЫТИЕ ПОЛА

Запчасти Komatsu WA480-6 LC ПОКРЫТИЕ ПОЛА M ЧАСТИ КОРПУСА

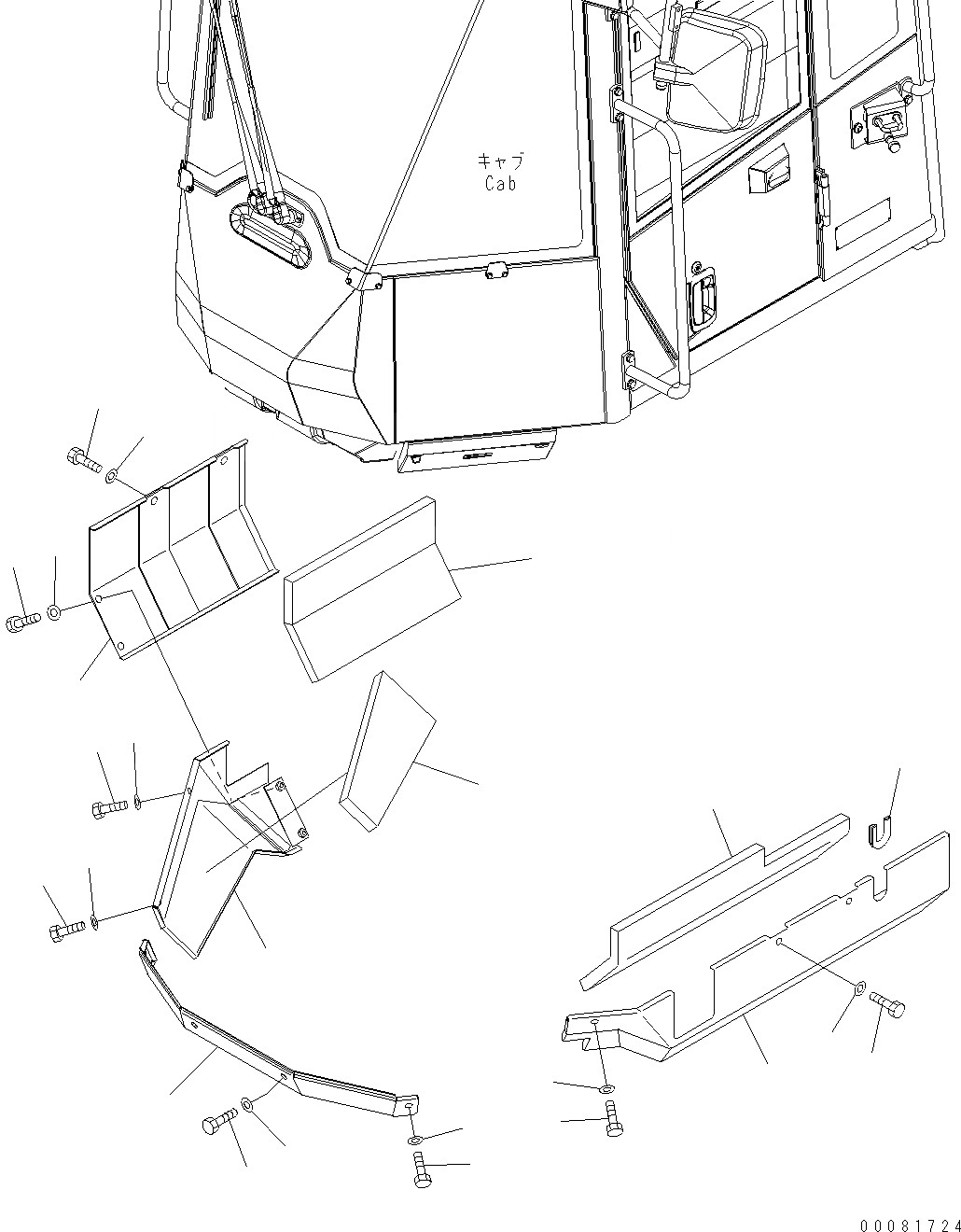

Схема запчастей Komatsu WA480-6 LC - ПОКРЫТИЕ ПОЛА M ЧАСТИ КОРПУСА
13
14
16
17
6
5
4
9
10
11
12
3
1
7
8
12
11
10
9
18
15
2
14
13

№

Артикул

Название

Примечание

Количество

1

423-54-44370

COVER

SN: H60470-UP

1шт.

2

421-54-42120

COVER, LHS

SN: H60470-UP

1шт.

3

421-54-43690

COVER, RHS

SN: H60470-UP

1шт.

4

421-54-43790

COVER, RHS

SN: H60470-UP

1шт.

5

01010-81020

BOLT

SN: H60470-UP

2шт.

6

01643-31032

WASHER

SN: H60470-UP

2шт.

7

01010-81016

BOLT

SN: H60470-UP

2шт.

8

01643-31032

WASHER

SN: H60470-UP

2шт.

9

01010-81045

BOLT

SN: H60470-UP

2шт.

10

01643-31032

WASHER

SN: H60470-UP

2шт.

11

01010-81020

BOLT

SN: H60470-UP

3шт.

12

01643-31032

WASHER

SN: H60470-UP

3шт.

13

01010-81025

BOLT

SN: H60470-UP

4шт.

14

01643-31032

WASHER

SN: H60470-UP

4шт.

15

23S-61-51310

FINISHER

SN: H60470-UP

1шт.

16

421-54-44840

SHEET

SN: H60470-UP

1шт.

17

421-54-44160

SHEET

SN: H60470-UP

1шт.

18

421-54-44660

SHEET

SN: H60470-UP

1шт.

Выбрано товаров: 18
