WA480-6 LC S/N H60470 - Up
/
K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)

Запчасти Komatsu WA480-6 LC УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

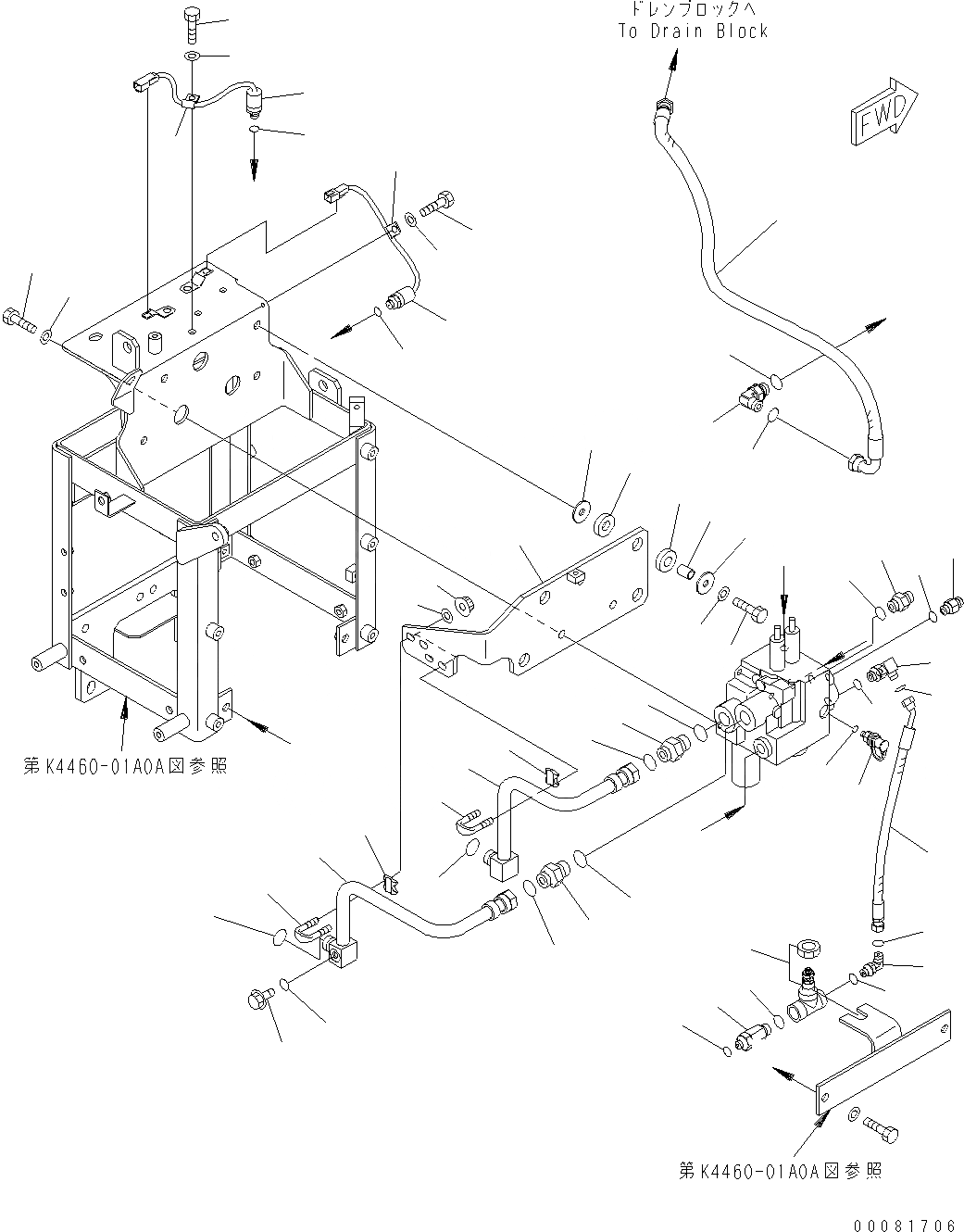

Схема запчастей Komatsu WA480-6 LC - УПРАВЛ-Е ТОРМОЗОМ (КЛАПАН АККУМУЛЯТОРА ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
48
49
50
43
45
50
46
47
44
45
2
3
1
22
23
6
8
7
9
6
26
24
25
27
42
41
40
39
36
38
37
11
10
35
30
28
29
34
32
33
31
14
12
13
18
19
17
17
20
15
21
20
16
21
14
12
13
5
4
a
a
b
b
c
c
d
d
\See Fig.K4460-01A01
\See Fig.K4460-01A02

№

Артикул

Название

Примечание

Количество

1

421-43-47950

PLATE

SN: H60470-UP

1шт.

2

01016-51235

BOLT

SN: H60470-UP

3шт.

3

01643-31232

WASHER

SN: H60470-UP

3шт.

4

01010-81255

BOLT

SN: H60470-UP

4шт.

5

01643-31232

WASHER

SN: H60470-UP

4шт.

6

419-43-17920

WASHER

SN: H60470-UP

8шт.

7

419-43-17930

CUSHION

SN: H60470-UP

4шт.

8

415-64-13130

CUSHION

SN: H60470-UP

4шт.

9

417-54-12260

SPACER

SN: H60470-UP

4шт.

10

799-101-5220

NIPPLE

SN: H60470-UP

1шт.

11

07002-11023

O-RING

SN: H60470-UP

1шт.

12

22S-62-81540

NIPPLE

SN: H60470-UP

2шт.

13

22W-62-13420

O-RING

SN: H60470-UP

2шт.

14

02896-11015

O-RING

SN: H60470-UP

2шт.

15

421-43-47840

TUBE

SN: H60470-UP

1шт.

16

421-43-47850

TUBE

SN: H60470-UP

1шт.

17

02896-11015

O-RING

SN: H60470-UP

2шт.

18

708-8E-16150

PLUG

SN: H60470-UP

1шт.

19

07002-11023

O-RING

SN: H60470-UP

1шт.

20

07283-32244

CLIP

SN: H60470-UP

2шт.

21

07283-52232

SEAT

SN: H60470-UP

2шт.

22

01597-01009

NUT

SN: H60470-UP

4шт.

23

01643-31032

WASHER

SN: H60470-UP

4шт.

24

418-62-35111

ELBOW

SN: H60470-UP

1шт.

25

07000-12018

O-RING

SN: H60470-UP

1шт.

26

02896-11012

O-RING

SN: H60470-UP

1шт.

27

421-43-47790

HOSE, 1100MM

SN: H60470-UP

1шт.

28

02782-10210

ELBOW

SN: H60470-UP

1шт.

29

07002-11423

O-RING

SN: H60470-UP

1шт.

30

02896-11008

O-RING

SN: H60470-UP

1шт.

31

421-43-37362

VALVE

SN: H60470-UP

1шт.

32

421-43-37770

CHECK VALVE

SN: H60470-UP

1шт.

|$33

07002-12034

O-RING

SN: H60470-UP

1шт.

33

07002-12034

O-RING

SN: H60470-UP

1шт.

34

02896-11008

O-RING

SN: H60470-UP

1шт.

35

421-43-47780

HOSE, 440MM

SN: H60470-UP

1шт.

36

421-43-47980

TEE

SN: H60470-UP

1шт.

37

07000-12014

O-RING

SN: H60470-UP

1шт.

38

02896-11008

O-RING

SN: H60470-UP

1шт.

39

421-43-47670

UNION

SN: H60470-UP

1шт.

40

07000-12014

O-RING

SN: H60470-UP

1шт.

41

417-18-31120

NIPPLE

SN: H60470-UP

1шт.

42

07000-12018

O-RING

SN: H60470-UP

1шт.

43

421-43-32912

SWITCH, PRESSURE

SN: H60470-UP

1шт.

44

421-43-32922

SWITCH, PRESSURE

SN: H60470-UP

1шт.

45

07002-11423

O-RING

SN: H60470-UP

2шт.

46

04434-51610

CLIP

SN: H60470-UP

2шт.

47

01010-81020

BOLT

SN: H60470-UP

1шт.

48

01643-31032

WASHER

SN: H60470-UP

1шт.

49

01010-81025

BOLT

SN: H60470-UP

1шт.

50

01643-31032

WASHER

SN: H60470-UP

1шт.

\See Fig.K4460-0

See Fig.K4460-01A0

BRAKE CONTROL (ACCUMULATOR AND MOUNTING PARTS)

-1шт.

\See Fig.K4460-0

See Fig.K4460-01A0

BRAKE CONTROL (ACCUMULATOR AND MOUNTING PARTS)

-1шт.
