WA480-6 LC S/N H60470 - Up
/
K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (ДЛЯ УПРАВЛ-Е ДЖОЙСТИКОМ)

Запчасти Komatsu WA480-6 LC УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (ДЛЯ УПРАВЛ-Е ДЖОЙСТИКОМ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

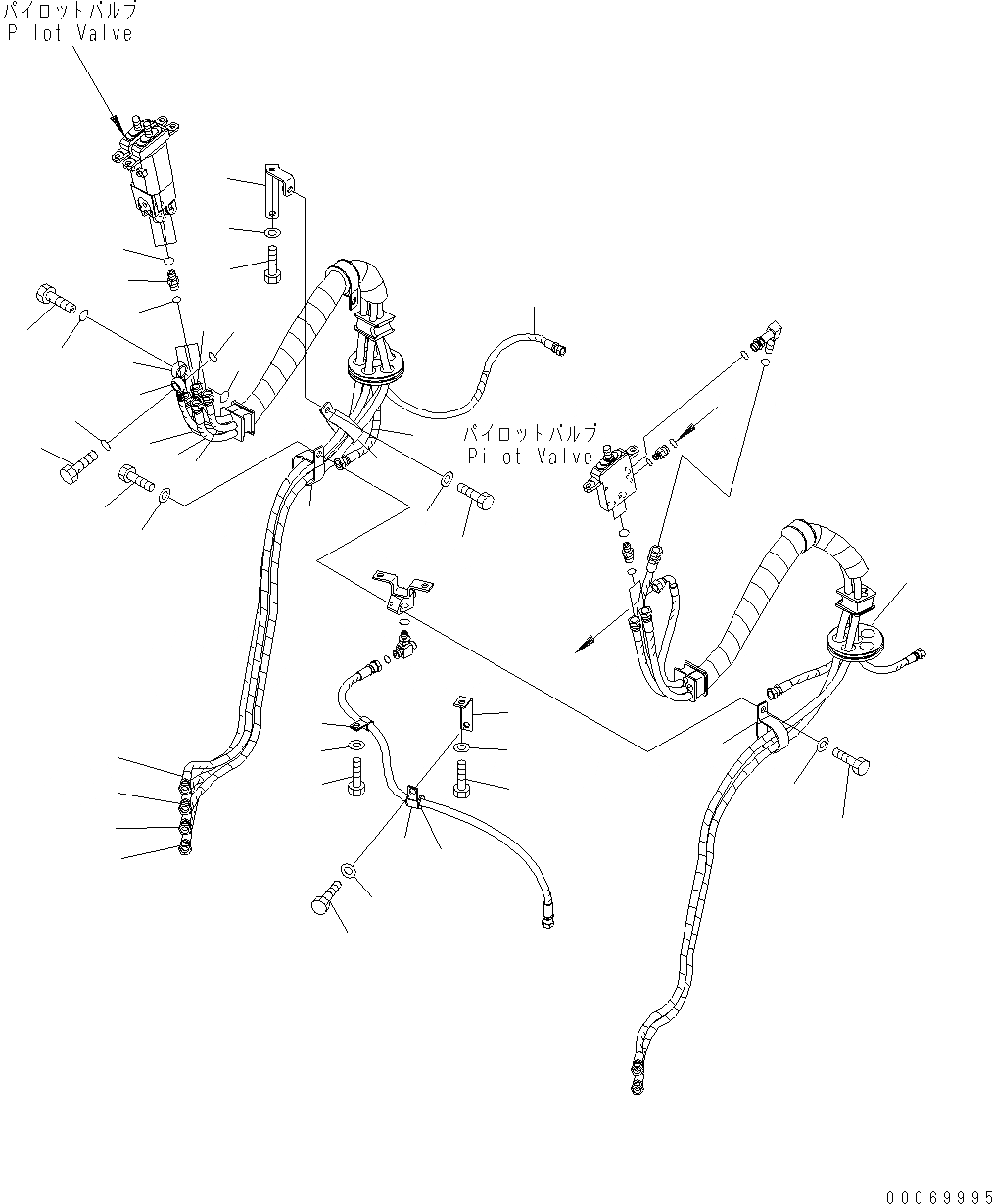

Схема запчастей Komatsu WA480-6 LC - УПРАВЛЕНИЕ ПОГРУЗКОЙ (3-Х СЕКЦИОНН. PPC) (ШЛАНГИ) (/) (ДЛЯ УПРАВЛ-Е ДЖОЙСТИКОМ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
2
1
3
26
28
27
6
13
12
10
12
11
13
8
9
5
7
4
18
19
7
5
4
6
20
22
21
15
15
8
9
17
16
23
25
24
29
30
32
31
15
19
18
14
a
a
\See Fig.H4200-04A2

№

Артикул

Название

Примечание

Количество

1

02781-0031D

UNION

SN: H60470-UP

4шт.

2

07002-11423

O-RING

SN: H60470-UP

4шт.

3

02896-11009

O-RING

SN: H60470-UP

4шт.

|$4

421-877-4201

HOSE ASSEMBLY

SN: H60470-UP

1шт.

4

421-877-4170

HOSE, 2150MM

SN: H60470-UP

1шт.

|$6

21U-62-34730

BAND, GREEN

SN: H60470-UP

2шт.

5

421-43-48130

HOSE, 2200MM

SN: H60470-UP

1шт.

|$8

21U-62-34710

BAND, YELLOW

SN: H60470-UP

2шт.

6

421-43-48140

HOSE, 2120MM

SN: H60470-UP

1шт.

|$10

21U-62-34770

BAND, WHITE

SN: H60470-UP

2шт.

7

421-43-48150

HOSE, 2120MM

SN: H60470-UP

1шт.

|$12

21U-62-34750

BAND, BLUE

SN: H60470-UP

2шт.

8

423-877-4170

HOSE, 1320MM

SN: H60470-UP

1шт.

|$14

21U-62-34760

BAND, RED

SN: H60470-UP

2шт.

|$15

21U-62-34720

BAND, BLACK

SN: H60470-UP

2шт.

9

421-877-4210

HOSE, 1250MM

SN: H60470-UP

1шт.

|$17

21U-62-34720

BAND, BLACK

SN: H60470-UP

2шт.

10

20Y-62-18910

BOLT

SN: H60470-UP

1шт.

11

20Y-62-18890

BOLT

SN: H60470-UP

1шт.

12

07000-12018

O-RING

SN: H60470-UP

2шт.

13

07000-12015

O-RING

SN: H60470-UP

2шт.

14

423-877-4750

GROMMET

SN: H60470-UP

1шт.

15

21K-03-11190

CLIP

SN: H60470-UP

3шт.

16

01010-81020

BOLT

SN: H60470-UP

1шт.

17

01643-31032

WASHER

SN: H60470-UP

1шт.

18

01010-81016

BOLT

SN: H60470-UP

2шт.

19

01643-31032

WASHER

SN: H60470-UP

2шт.

20

04434-51510

CLIP

SN: H60470-UP

1шт.

21

01010-81020

BOLT

SN: H60470-UP

1шт.

22

01643-31032

WASHER

SN: H60470-UP

1шт.

23

361-62-21111

BRACKET

SN: H60470-UP

1шт.

24

01010-81020

BOLT

SN: H60470-UP

1шт.

25

01643-31032

WASHER

SN: H60470-UP

1шт.

26

423-43-48470

BRACKET

SN: H60470-UP

1шт.

27

01010-81020

BOLT

SN: H60470-UP

1шт.

28

01643-31032

WASHER

SN: H60470-UP

1шт.

29

04434-52112

CLIP

SN: H60470-UP

1шт.

30

07095-20314

CUSHION

SN: H60470-UP

1шт.

31

01010-81020

BOLT

SN: H60470-UP

1шт.

32

01643-31032

WASHER

SN: H60470-UP

1шт.

\See Fig.H4200-0

See Fig.H4200-04A2

HYDRAULIC PIPING (PPC LINE) (FOR 3-SPOOL VALVE)

-1шт.
