WA480-6 LC S/N H60470 - Up
/
H ГИДРАВЛИКА
/

РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ЛИНИЯ ЦИЛИНДРА РУЛЕВ. УПР-Я)

Запчасти Komatsu WA480-6 LC РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ЛИНИЯ ЦИЛИНДРА РУЛЕВ. УПР-Я) H ГИДРАВЛИКА

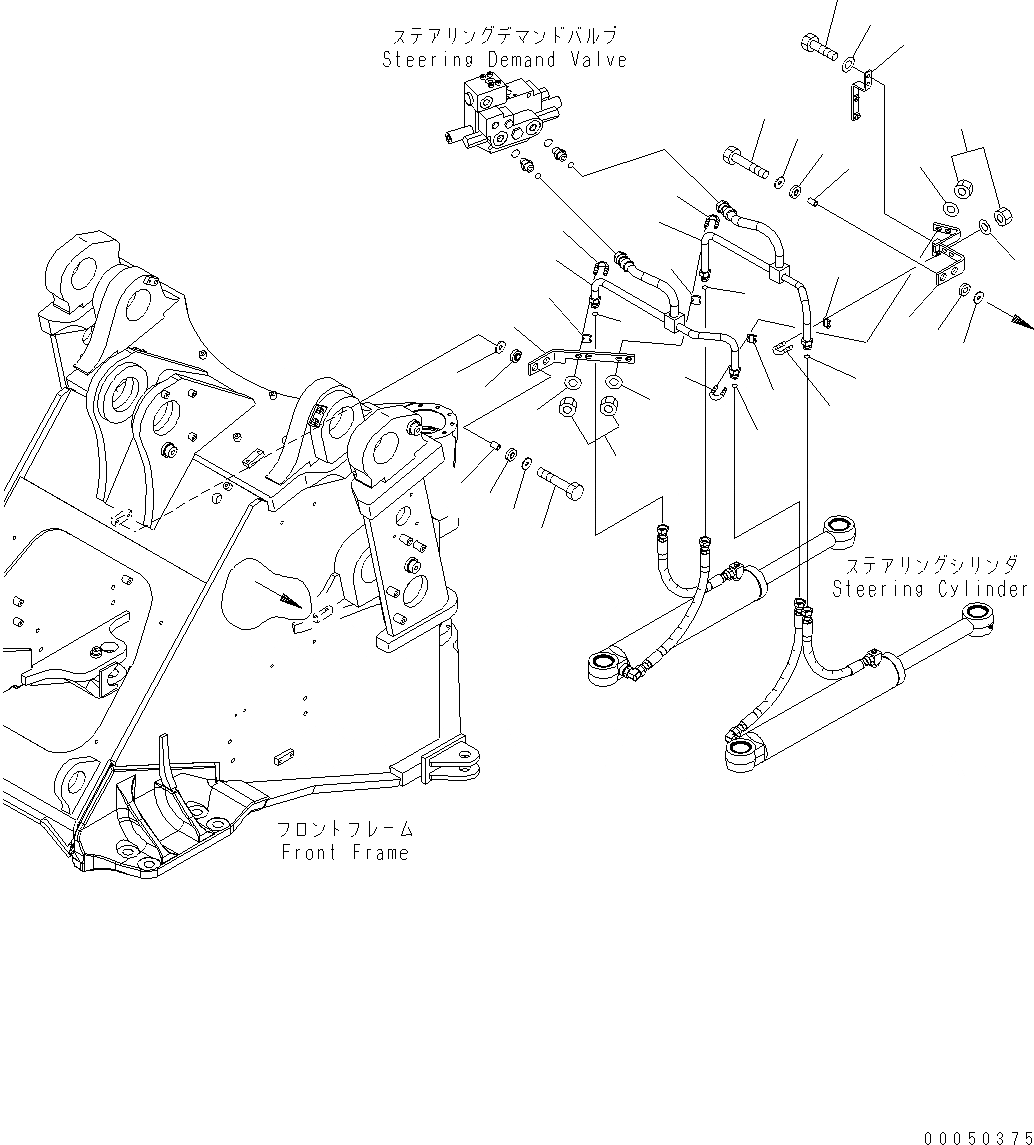

Схема запчастей Komatsu WA480-6 LC - РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ЛИНИЯ ЦИЛИНДРА РУЛЕВ. УПР-Я) H ГИДРАВЛИКА
16
17
15
10
6
7
8
14
13
14
4
9
6
12
11
1
12
5
11
2
12
6
9
8
7
6
10
14
13
11
14
3
3
3
3
12
11
a
a
\See Fig.J4140-01A0

№

Артикул

Название

Примечание

Количество

1

421-62-42370

TUBE

SN: H60470-UP

1шт.

\See Fig.J4140-0

See Fig.J4140-01A0

STEERING CYLINDER (HYDRAULIC STEERING CYLINDER LINE)

-1шт.

2

421-62-42380

TUBE

SN: H60470-UP

1шт.

3

02896-11015

O-RING

SN: H60470-UP

4шт.

4

421-62-42290

PLATE, LHS

SN: H60470-UP

1шт.

5

421-62-21130

PLATE, RHS

SN: H60470-UP

1шт.

6

415-64-13120

WASHER

SN: H60470-UP

8шт.

7

415-64-13130

CUSHION

SN: H60470-UP

4шт.

8

421-62-18560

SPACER

SN: H60470-UP

4шт.

9

419-43-17930

CUSHION

SN: H60470-UP

4шт.

10

01010-81050

BOLT

SN: H60470-UP

4шт.

11

07283-32244

CLIP

SN: H60470-UP

4шт.

12

07283-52232

SEAT

SN: H60470-UP

4шт.

13

01597-01009

NUT

SN: H60470-UP

8шт.

14

01643-31032

WASHER

SN: H60470-UP

8шт.

15

421-62-41431

BRACKET

SN: H60470-UP

1шт.

16

01010-81020

BOLT

SN: H60470-UP

2шт.

17

01643-31032

WASHER

SN: H60470-UP

2шт.

Выбрано товаров: 18
