Komatsu
/
Погрузчики фронтальные
/
WA480-6 LC S/N H60470 - Up
/
H ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (EPC)

Запчасти Komatsu WA480-6 LC ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (EPC) H ГИДРАВЛИКА

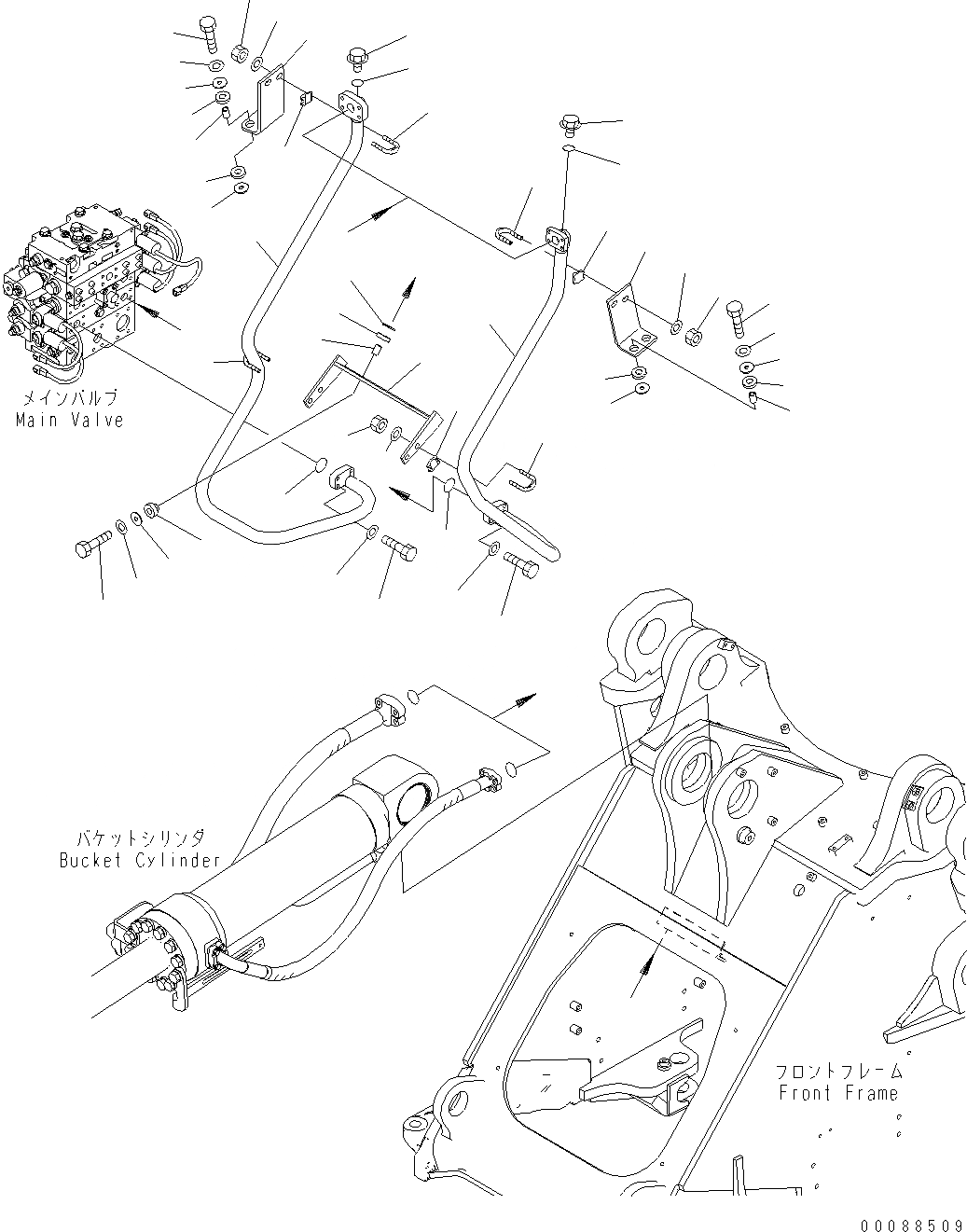

Схема запчастей Komatsu WA480-6 LC - ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (EPC) H ГИДРАВЛИКА
22
23
21
25
4
3
4
3
5
5
28
29
30
27
1
8
17
20
15
16
17
10
9
12
13
19
18
7
6
11
27
24
26
21
17
2
15
16
17
10
9
8
12
18
19
14
6
7
11
a
a
b
b
c
c

№

Артикул

Название

Примечание

Количество

1

421-62-43611

TUBE

SN: H60470-UP

1шт.

2

421-62-43621

TUBE

SN: H60470-UP

1шт.

3

01252-71040

BOLT

SN: H60470-UP

8шт.

4

01643-51032

WASHER

SN: H60470-UP

8шт.

5

07000-13035

O-RING

SN: H60470-UP

2шт.

6

708-8E-16150

PLUG

SN: H60470-UP

2шт.

7

07002-11023

O-RING

SN: H60470-UP

2шт.

8

415-64-13130

CUSHION

SN: H60470-UP

4шт.

9

421-62-18560

SPACER

SN: H60470-UP

4шт.

10

419-43-17930

CUSHION

SN: H60470-UP

4шт.

11

07283-33450

CLIP

SN: H60470-UP

2шт.

12

07283-53444

SEAT

SN: H60470-UP

2шт.

13

421-46-H1740

PLATE

SN: H60470-UP

1шт.

14

421-46-H1750

PLATE

SN: H60470-UP

1шт.

15

01010-81050

BOLT

SN: H60470-UP

4шт.

16

01643-31032

WASHER

SN: H60470-UP

4шт.

17

415-64-13120

WASHER

SN: H60470-UP

8шт.

18

01597-01009

NUT

SN: H60470-UP

4шт.

19

203-54-56970

WASHER

SN: H60470-UP

4шт.

20

421-46-H1760

BRACKET

SN: H60470-UP

1шт.

21

415-64-13120

WASHER

SN: H60470-UP

4шт.

22

01010-81060

BOLT

SN: H60470-UP

2шт.

23

01643-31032

WASHER

SN: H60470-UP

2шт.

24

421-62-18560

SPACER

SN: H60470-UP

2шт.

25

419-43-17930

CUSHION

SN: H60470-UP

2шт.

26

415-64-13130

CUSHION

SN: H60470-UP

2шт.

27

07283-33450

CLIP

SN: H60470-UP

2шт.

28

01597-01009

NUT

SN: H60470-UP

4шт.

29

01643-31032

WASHER

SN: H60470-UP

4шт.

30

07283-53444

SEAT

SN: H60470-UP

2шт.

Выбрано товаров: 30
