Запчасти Komatsu WA480-6 LC ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ H ГИДРАВЛИКА

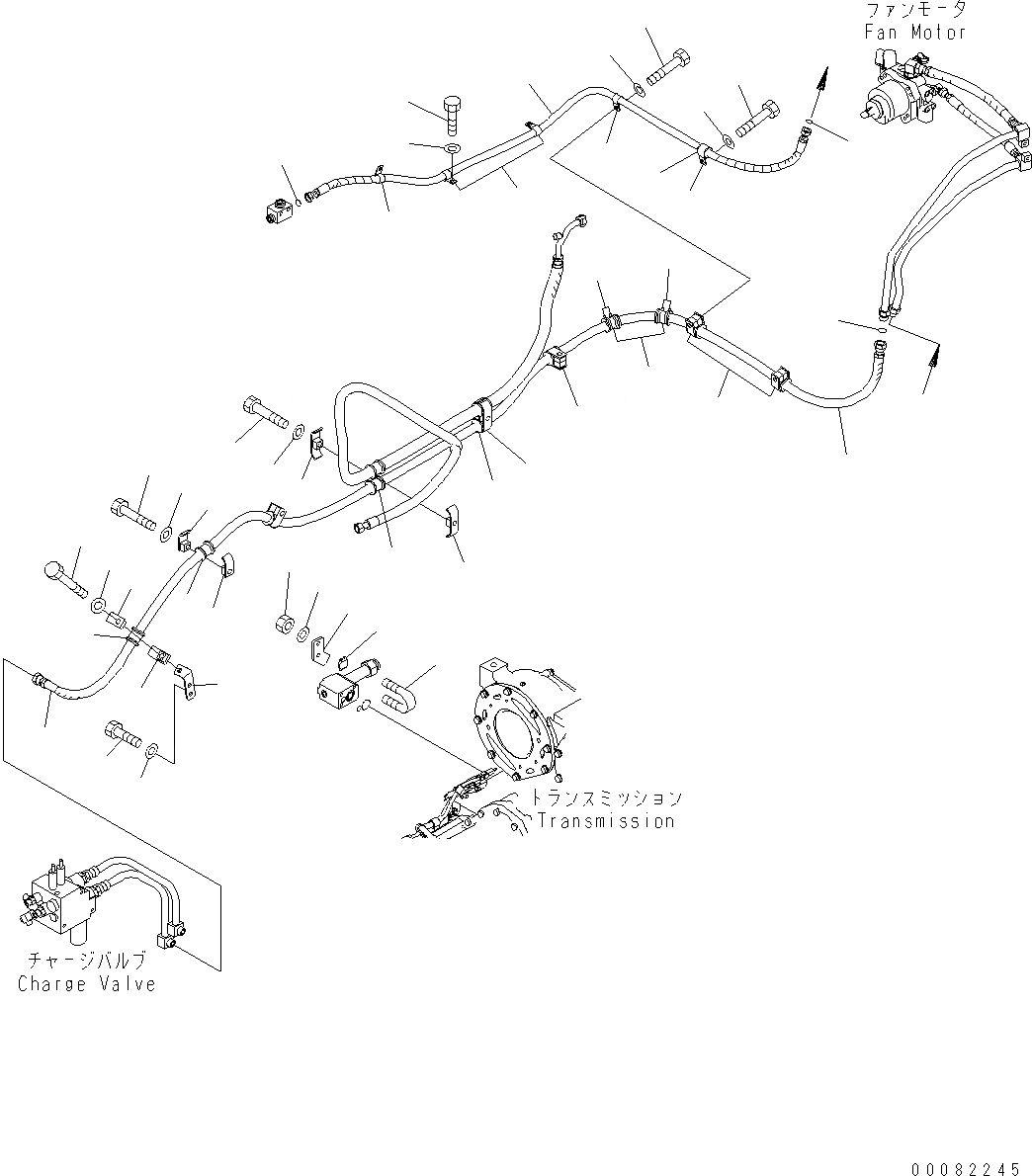

Схема запчастей Komatsu WA480-6 LC - ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ H ГИДРАВЛИКА
1
2
26
27
3
5
6
2
3
2
25
5
6
2
5
6
4
24
23
20
22
21
10
4
10
4
2
3
2
1
9
11
11
13
14
18
17
19
13
19
16
15
12
8
7
6
5
a
a

Артикул

Название

Примечание

Количество

1

421-62-45810

HOSE, 3850MM

SN: H60470-UP

1шт.

2

22P-62-13520

CLAMP

SN: H60470-UP

12шт.

3

07095-00524

BUFFER

SN: H60470-UP

10шт.

4

22P-62-13550

CLAMP

SN: H60470-UP

4шт.

5

01010-81265

SCREW

SN: H60470-UP

5шт.

6

01643-31232

WASHER

SN: H60470-UP

5шт.

7

01010-81270

BOLT

SN: H60470-UP

1шт.

8

01643-31232

WASHER

SN: H60470-UP

1шт.

9

02896-11015

O-RING

SN: H60470-UP

1шт.

10

07095-00524

BUFFER

SN: H60470-UP

2шт.

11

08034-20823

BAND

SN: H60470-UP

4шт.

12

421-62-41520

HOSE

SN: H60470-UP

1шт.

13

04434-51910

CLIP

SN: H60470-UP

3шт.

14

04434-51912

CLIP

SN: H60470-UP

1шт.

15

01010-81020

BOLT

SN: H60470-UP

3шт.

16

01643-31032

WASHER

SN: H60470-UP

3шт.

17

04434-52712

CLIP

SN: H60470-UP

1шт.

18

07095-20419

CUSHION

SN: H60470-UP

1шт.

19

02896-11012

O-RING

SN: H60470-UP

1шт.

20

421-62-45680

PLATE

SN: H60470-UP

1шт.

21

07283-33450

CLIP

SN: H60470-UP

1шт.

22

07283-53444

SEAT

SN: H60470-UP

1шт.

23

01643-31032

WASHER

SN: H60470-UP

2шт.

24

01597-01009

NUT

SN: H60470-UP

2шт.

25

421-62-45690

BRACKET

SN: H60470-UP

1шт.

26

01010-81230

BOLT

SN: H60470-UP

2шт.

27

01643-31232

WASHER

SN: H60470-UP

2шт.

Выбрано товаров: 27
