WA480-6 LC S/N H60470 - Up
/
E ЭЛЕКТРИКА
/

ОСНОВН. ПРОВОДКА (EPC) (/)

Запчасти Komatsu WA480-6 LC ОСНОВН. ПРОВОДКА (EPC) (/) E ЭЛЕКТРИКА

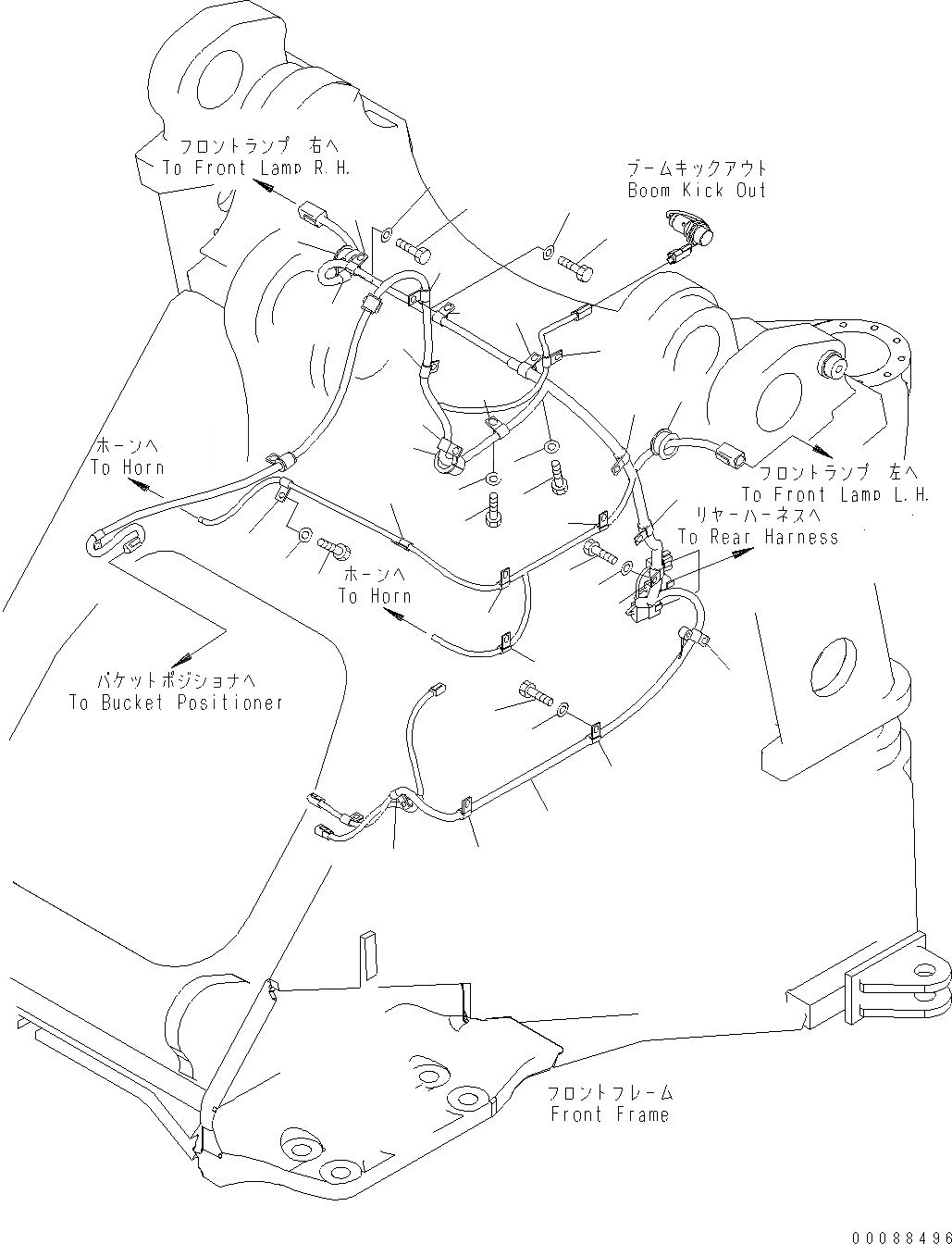

Схема запчастей Komatsu WA480-6 LC - ОСНОВН. ПРОВОДКА (EPC) (/) E ЭЛЕКТРИКА
19
21
20
13
13
1
13
13
14
15
19
19
3
4
2
19
5
23
24
19
9
16
7
6
5
8
16
5
10
18
17
12
11
8
10
16
10
22
22

№

Артикул

Название

Примечание

Количество

1

04434-51910

CLIP

SN: H60470-UP

1шт.

2

01010-81020

BOLT

SN: H60470-UP

1шт.

3

01643-31032

WASHER

SN: H60470-UP

1шт.

4

421-06-H2BJ0

WIRING HARNESS

SN: H60470-UP

1шт.

5

04434-51910

CLIP

SN: H60470-UP

3шт.

6

01010-81020

BOLT

SN: H60470-UP

3шт.

7

01643-31032

WASHER

SN: H60470-UP

3шт.

8

416-06-11310

GROMMET

SN: H60470-UP

2шт.

9

426-09-11210

GROMMET

SN: H60470-UP

1шт.

10

04434-51410

CLIP

SN: H60470-UP

3шт.

11

01010-81020

BOLT

SN: H60470-UP

3шт.

12

01643-31032

WASHER

SN: H60470-UP

3шт.

13

04434-51410

CLIP

SN: H60470-UP

4шт.

14

01010-81020

BOLT

SN: H60470-UP

4шт.

15

01643-31032

WASHER

SN: H60470-UP

4шт.

16

04434-51010

CLIP

SN: H60470-UP

3шт.

17

01010-81020

BOLT

SN: H60470-UP

3шт.

18

01643-31032

WASHER

SN: H60470-UP

3шт.

19

04434-51010

CLIP

SN: H60470-UP

5шт.

20

01010-81020

BOLT

SN: H60470-UP

5шт.

21

01643-31032

WASHER

SN: H60470-UP

5шт.

22

04434-51412

CLIP

SN: H60470-UP

2шт.

23

01010-81020

BOLT

SN: H60470-UP

4шт.

24

01643-31032

WASHER

SN: H60470-UP

4шт.

Выбрано товаров: 24
