Запчасти Komatsu WA480-5L РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ПОДУШКИ КЛАПАН ТРУБЫ) ГИДРАВЛИКА

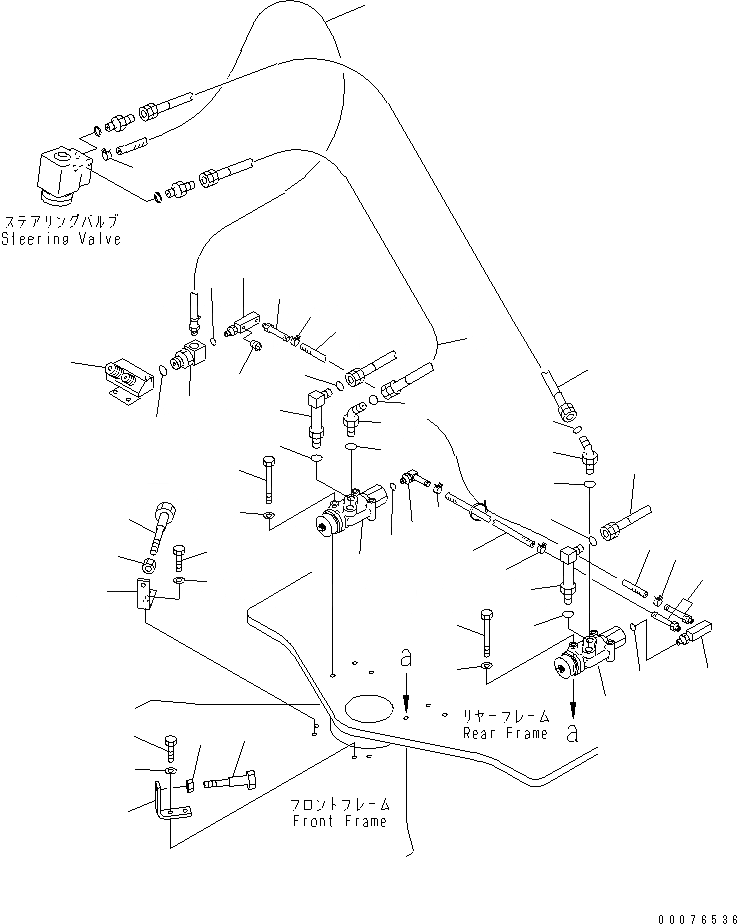

Схема запчастей Komatsu WA480-5L - РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ПОДУШКИ КЛАПАН ТРУБЫ) ГИДРАВЛИКА
1
2
3
4
5
5
6
6
7
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
31
32

Артикул

Название

Примечание

Количество

1

421-62-32261

TEE

SN: A37001-UP

1шт.

2

07002-12434

O-RING

SN: A37001-UP

1шт.

3

421-62-11970

ELBOW

SN: A37001-UP

1шт.

4

07002-11423

O-RING

SN: A37001-UP

1шт.

5

421-62-32251

TEE

SN: A37001-UP

2шт.

6

07002-11423

O-RING

SN: A37001-UP

2шт.

7

421-62-A4120

HOSE

SN: A37001-UP

1шт.

8

11Y-09-11140

CLIP

SN: A37001-UP

1шт.

9

07260-20932

HOSE

SN: A37001-UP

1шт.

10

11Y-09-11140

CLIP

SN: A37001-UP

1шт.

11

425-62-14170

NIPPLE

SN: A37001-UP

3шт.

12

02783-10315

ELBOW

SN: A37001-UP

2шт.

13

02896-11009

O-RING

SN: A37001-UP

2шт.

14

07002-12034

O-RING

SN: A37001-UP

2шт.

15

02782-10317

ELBOW

SN: A37001-UP

2шт.

16

02896-11009

O-RING

SN: A37001-UP

2шт.

17

07002-12034

O-RING

SN: A37001-UP

2шт.

18

421-62-12310

PLATE

SN: A37001-UP

2шт.

19

01010-81030

BOLT

SN: A37001-UP

4шт.

20

01643-31032

WASHER

SN: A37001-UP

4шт.

21

421-62-12320

BOLT

SN: A37001-UP

2шт.

22

01580-11210

NUT

SN: A37001-UP

2шт.

23

VALVE ASS'Y,(SEE FIG. H4410-06A1)

SN: A37001-UP

-1шт.

24

01010-80865

BOLT

SN: A37001-UP

6шт.

25

01643-30823

WASHER

SN: A37001-UP

6шт.

26

11Y-09-11140

CLIP

SN: A37001-UP

2шт.

27

09479-02400

CLAMP

SN: A37001-UP

1шт.

28

07042-30108

PLUG

SN: A37001-UP

1шт.

29

HOSE,(SEE FIG. H0122-03A1)

SN: A37001-UP

-1шт.

30

JOINT,(SEE FIG. K4460-02A0)

SN: A37001-UP

-1шт.

31

HOSE,(SEE FIG. H0122-02A1)

SN: A37001-UP

-1шт.

32

HOSE,(SEE FIG. H0122-02A1)

SN: A37001-UP

-1шт.

Выбрано товаров: 32
