WA480-5 S/N WA480H50051 - Up
/
9 ТОРМОЗ. СИСТЕМА
/

ТОРМОЗНОЙ КЛАПАН, ТРУБЫS

Запчасти Komatsu WA480-5 ТОРМОЗНОЙ КЛАПАН, ТРУБЫS 9 ТОРМОЗ. СИСТЕМА

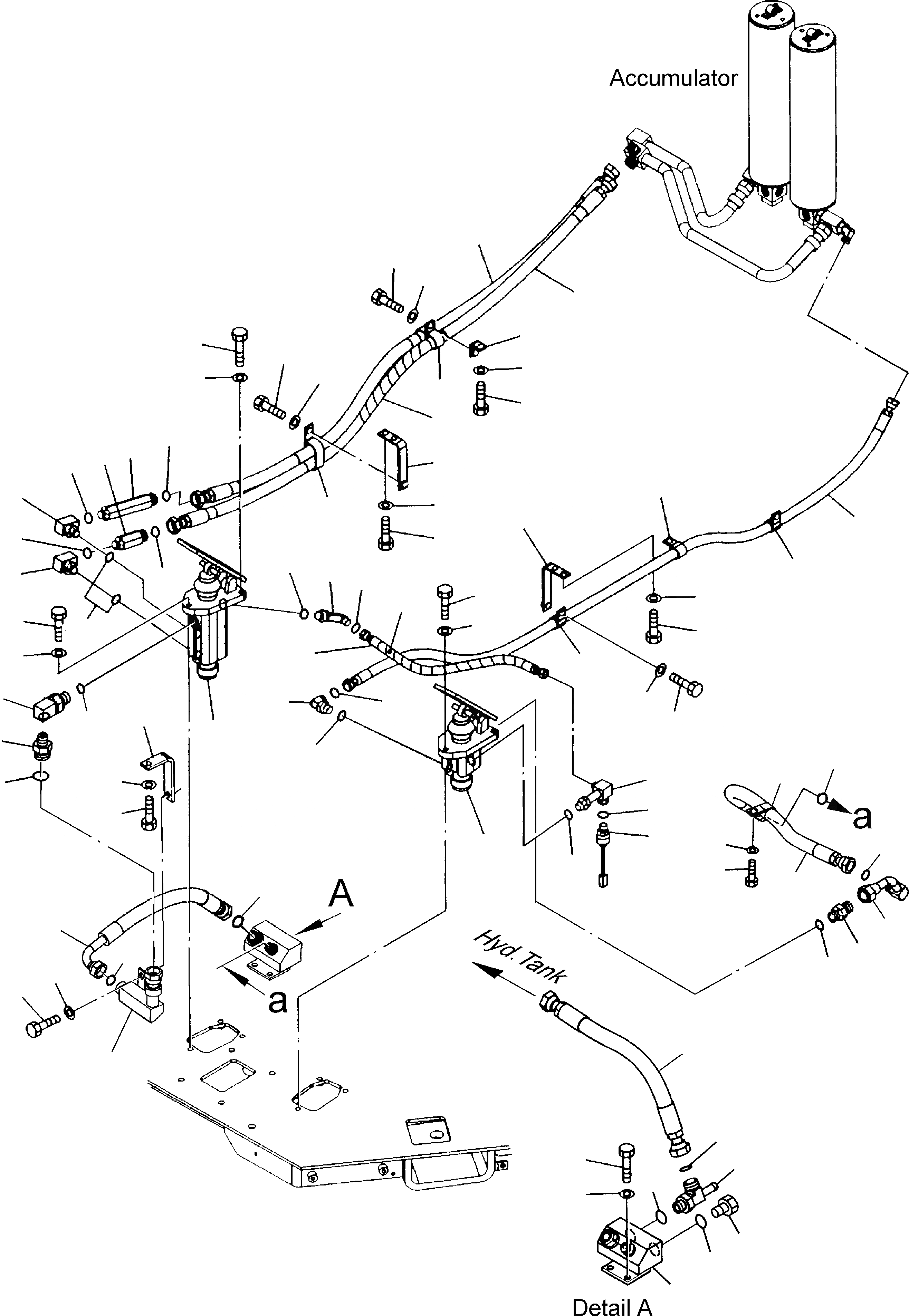

Схема запчастей Komatsu WA480-5 - ТОРМОЗНОЙ КЛАПАН, ТРУБЫS 9 ТОРМОЗ. СИСТЕМА
24
2
33
35
1
36
27
8
35
35
35
32
33
39
34
5
3
9
6
13
11
35
7
9
31
4
10
22
21
13
11
37
34
25
35
20
35
28
10
12
19
35
13
42
15
38
35
30
41
14
26
43
38
16
47
17
38
35
37
8
29
38
35
18
33
46
34
40
45
34
44
4
35
8
53
23
34
49
52
41
50
51
41
48

№

Артикул

Название

Примечание

Количество

1

421-43-37880

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

2

02753-00617

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

3

421-09-31610

STUD

DeutschDesc: STUTZEN

1шт.

4

07002-12034

O-RING

DeutschDesc: O-RING

2шт.

5

421-09-31620

STUD

DeutschDesc: STUTZEN

1шт.

6

07002-12034

O-RING

DeutschDesc: O-RING

1шт.

7

195-911-4350

CLIP

DeutschDesc: SCHELLE

1шт.

8

01010-81020

SCREW

DeutschDesc: SCHRAUBE

3шт.

9

421-43-22690

BRACKET

DeutschDesc: HALTER

1шт.

10

01010-81020

SCREW

DeutschDesc: SCHRAUBE

4шт.

11

415-15-14331

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

2шт.

12

07002-12034

O-RING

DeutschDesc: O-RING

2шт.

13

04434-51912

CLIP

DeutschDesc: SCHELLE

3шт.

14

01010-81020

SCREW

DeutschDesc: SCHRAUBE

3шт.

15

02782-10422

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

16

07002-12034

O-RING

DeutschDesc: O-RING

1шт.

17

421-09-31730

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

18

07002-12034

O-RING

DeutschDesc: O-RING

1шт.

19

421-43-38380

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

20

361-18-21430

HOSE PROTECTOR

DeutschDesc: SCHLAUCHSCHUTZ

1шт.

21

02782-10317

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

22

07002-12034

O-RING

DeutschDesc: O-RING

1шт.

23

421-43-37870

PIPE

DeutschDesc: ROHRLEITUNG

1шт.

24

421-43-37102

BRAKE VALVE

DeutschDesc: BREMSVENTIL

1шт.

|$54

BRAKE VALVE

DeutschDesc: BREMSVENTIL

-3шт.

25

01010-81040

SCREW

DeutschDesc: SCHRAUBE

3шт.

26

421-43-37202

BRAKE VALVE

DeutschDesc: BREMSVENTIL

1шт.

27

01010-81040

SCREW

DeutschDesc: SCHRAUBE

2шт.

28

01010-81035

SCREW

DeutschDesc: SCHRAUBE

1шт.

29

421-06-35121

SENSOR

EnglischBem: TM CUT-OFF

1шт.

30

421-43-38710

PLATE

DeutschDesc: PLATTE

1шт.

31

02753-00419

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

32

04434-53211

CLIP

DeutschDesc: SCHELLE

2шт.

33

01010-81020

SCREW

DeutschDesc: SCHRAUBE

3шт.

34

02896-11018

O-RING

DeutschDesc: O-RING

5шт.

35

01643-31032

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

20шт.

36

42A-16-11210

BRACKET

DeutschDesc: HALTER

1шт.

37

02896-11009

O-RING

DeutschDesc: O-RING

2шт.

38

02896-11012

O-RING

DeutschDesc: O-RING

4шт.

39

08210-02903

HOSE PROTECTOR

DeutschDesc: SCHLAUCHSCHUTZ

1шт.

40

421-43-37680

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

41

07002-12434

O-RING

DeutschDesc: O-RING

2шт.

42

421-43-22430

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

43

421-09-37610

STUD

DeutschDesc: STUTZEN

1шт.

44

421-09-12770

STUD

DeutschDesc: STUTZEN

1шт.

45

421-43-37830

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

46

02753-004A6

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

47

04434-52110

CLIP

DeutschDesc: SCHELLE

1шт.

48

421-09-37820

DISTRIBUTOR

DeutschDesc: VERTEILER

1шт.

49

01010-81025

SCREW

DeutschDesc: SCHRAUBE

2шт.

50

01643-31032

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

2шт.

51

07040-12412

PLUG

DeutschDesc: VERSCHLUSSSTOPFEN

1шт.

52

421-09-37810

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

53

02753-006A5

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

Выбрано товаров: 54
