WA480-5 S/N 80001-UP (Overseas Version)
/
ЭЛЕКТРИКА
/

ПРОВОДКА ЗАДН. РАМА (ДЛЯ КРОМЕ ЯПОН.)

Запчасти Komatsu WA480-5 ПРОВОДКА ЗАДН. РАМА (ДЛЯ КРОМЕ ЯПОН.) ЭЛЕКТРИКА

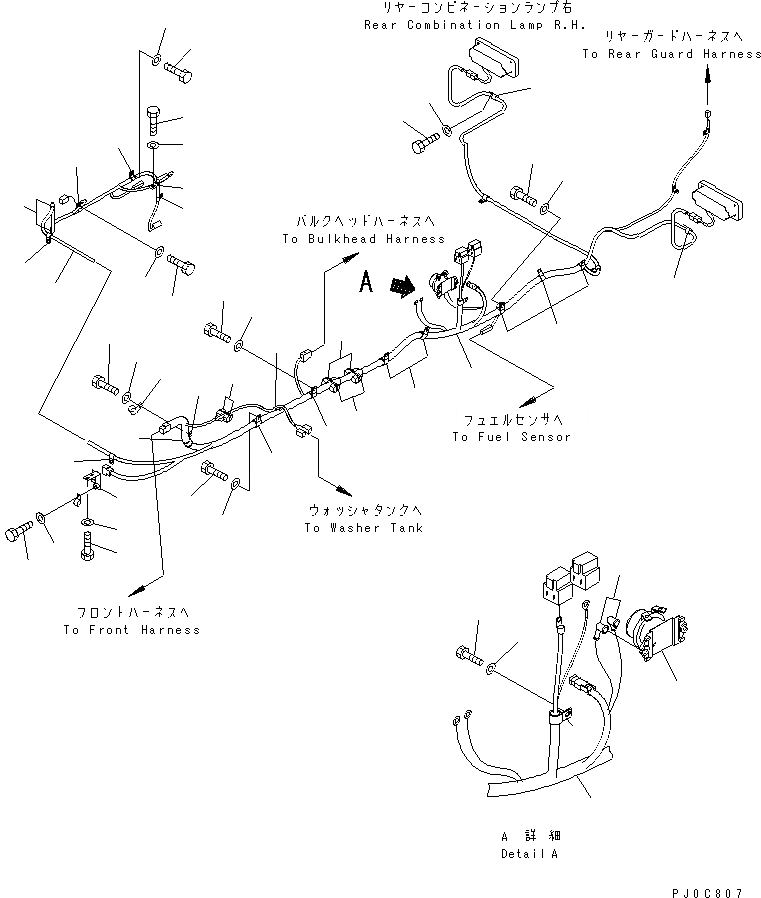

Схема запчастей Komatsu WA480-5 - ПРОВОДКА ЗАДН. РАМА (ДЛЯ КРОМЕ ЯПОН.) ЭЛЕКТРИКА
1
1
1
2
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
22
23
24
25
26
26
27
28
29
29
30
30
31
32
33
34

№

Артикул

Название

Примечание

Количество

1

421-06-32187

WIRING HARNESS

SN: 80551-UP

1шт.

1

0

WIRING HARNESS

SN: 80037-80550

1шт.

1

0

WIRING HARNESS

SN: 80017-80036

1шт.

1

0

WIRING HARNESS

SN: 80001-80016

1шт.

2

21J-06-13661

DIODE

SN: 80001-UP

6шт.

3

04434-52711

CLIP

SN: 80001-UP

3шт.

4

04434-51910

CLIP

SN: 80001-UP

1шт.

5

01010-81020

BOLT

SN: 80001-UP

4шт.

6

01643-31032

WASHER

SN: 80001-UP

4шт.

7

04434-52310

CLIP

SN: 80001-UP

3шт.

8

01010-81020

BOLT

SN: 80001-UP

1шт.

9

01643-31032

WASHER

SN: 80001-UP

1шт.

10

421-06-31270

BRACKET

SN: 80001-UP

1шт.

11

01010-81020

BOLT

SN: 80001-UP

2шт.

12

01643-31032

WASHER

SN: 80001-UP

2шт.

13

08193-20010

CLIP

SN: 80001-UP

1шт.

14

01010-81020

BOLT

SN: 80001-UP

1шт.

15

01643-31032

WASHER

SN: 80001-UP

1шт.

16

04434-51410

CLIP

SN: 80001-UP

5шт.

17

01010-81020

BOLT

SN: 80001-UP

5шт.

18

01643-31032

WASHER

SN: 80001-UP

5шт.

19

04434-51010

CLIP

SN: 80001-UP

2шт.

20

01010-81020

BOLT

SN: 80001-UP

2шт.

21

01643-31032

WASHER

SN: 80001-UP

2шт.

22

04434-51410

CLIP

SN: 80001-UP

2шт.

23

01010-81020

BOLT

SN: 80001-UP

2шт.

24

01643-31032

WASHER

SN: 80001-UP

2шт.

25

04434-51010

CLIP

SN: 80001-UP

1шт.

26

04434-53411

CLIP

SN: 80001-UP

3шт.

27

23T-62-12160

CLIP

SN: 80020-UP

1шт.

27

04434-53210

CLIP

SN: 80001-80019

1шт.

28

20T-62-71830

CUSHION

SN: 80020-UP

1шт.

28

07095-20523

CUSHION

SN: 80001-80019

1шт.

29

01010-81020

BOLT

SN: 80001-UP

2шт.

30

01643-31032

WASHER

SN: 80001-UP

2шт.

31

01010-81016

BOLT

SN: 80001-UP

1шт.

32

01643-31032

WASHER

SN: 80001-UP

1шт.

33

08038-00518

CAP

SN: 80001-UP

4шт.

34

08088-30000

SWITCH

SN: 80001-UP

1шт.

Выбрано товаров: 39
