ТОПЛ. НАСОС ТРУБЫ

Запчасти Komatsu WA470-DZ-3 ТОПЛ. НАСОС ТРУБЫ [ДВИГАТЕЛЬ SADE- ДВИГАТЕЛЬ NO.7 И UP]

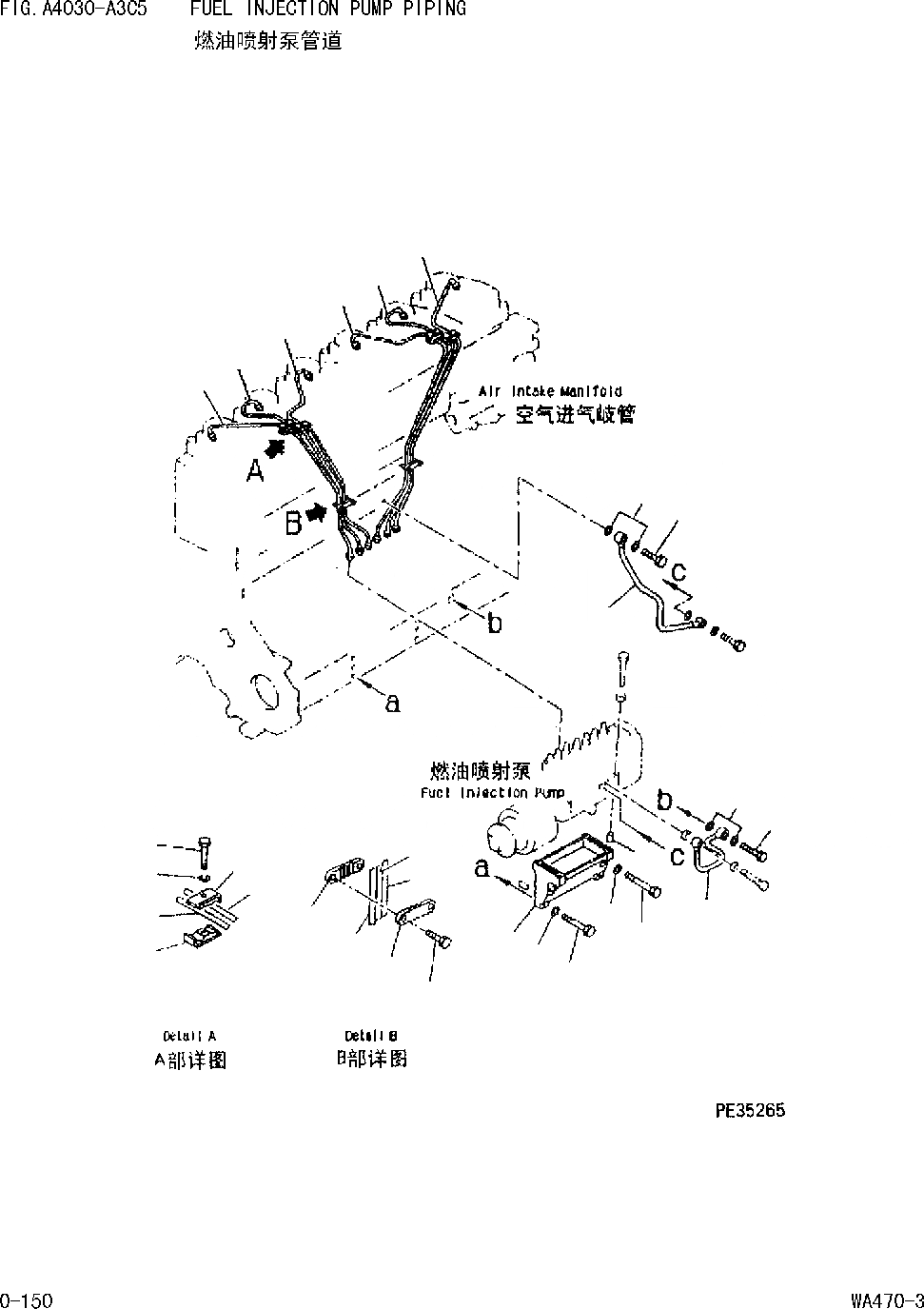

Схема запчастей Komatsu WA470-DZ-3 - ТОПЛ. НАСОС ТРУБЫ [ДВИГАТЕЛЬ SADE- ДВИГАТЕЛЬ NO.7 И UP]
17
12
13
14
15
16
8
7
6
11
10
9
5
4
4
1
3
2
13
14
19
18
12
18
13
21
22
23
12
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1\A\

X16-0350460

INJECTION BRACKET AND PIPING UNIT

Field_2: 60721-

1шт.

1

6151-21-6111

BRACKET

Field_2: 60721-

1шт.

2

01010-81075

BOLT

Field_2: 60721-

2шт.

3

01010-81045

BOLT

Field_2: 60721-

2шт.

4

01643-31032

WASHER

Field_2: 60721-

4шт.

5

6150-41-2430

PIN

Field_2: 60721-

2шт.

6

6151-71-5610

TUBE

Field_2: 60721-

1шт.

7

07206-30710

BOLT,JOINT

Field_2: 60721-

1шт.

8

07005-01012

GASKET

Field_2: 60721-

2шт.

9

6151-71-5710

TUBE

Field_2: 60721-

1шт.

10

07206-31014

BOLT,JOINT

Field_2: 60721-

1шт.

11

07005-01412

GASKET

Field_2: 60721-

2шт.

12

6151-71-5110

TUBE,INJECTION,NO.1

Field_2: 60721-

1шт.

13

6151-71-5120

TUBE,INJECTION,NO.2

Field_2: 60721-

1шт.

14

6151-71-5130

TUBE,INJECTION,NO.3

Field_2: 60721-

1шт.

15

6151-71-5140

TUBE,INJECTION,NO.4

Field_2: 60721-

1шт.

16

6151-71-5150

TUBE,INJECTION,NO.5

Field_2: 60721-

1шт.

17

6151-71-5160

TUBE,INJECTION,NO.6

Field_2: 60721-

1шт.

18

6151-73-5510

CLAMP

Field_2: 60721-

4шт.

19

01010-81030

BOLT

Field_2: 60721-

4шт.

20

6134-71-5721

CLIP.WITH THREAD

Field_2: 60721-

4шт.

21

6134-71-5711

CLIP

Field_2: 60721-

4шт.

22

01010-80630

BOLT

Field_2: 60721-

4шт.

23

01602-20619

WASHER,SPRING

Field_2: 60721-

4шт.

Выбрано товаров: 24
