WA470-7 S/N A47001-UP
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/

T- СТРЕЛА И BELL CRANK ПАЛЕЦ

Запчасти Komatsu WA470-7 T- СТРЕЛА И BELL CRANK ПАЛЕЦ РАБОЧЕЕ ОБОРУДОВАНИЕ

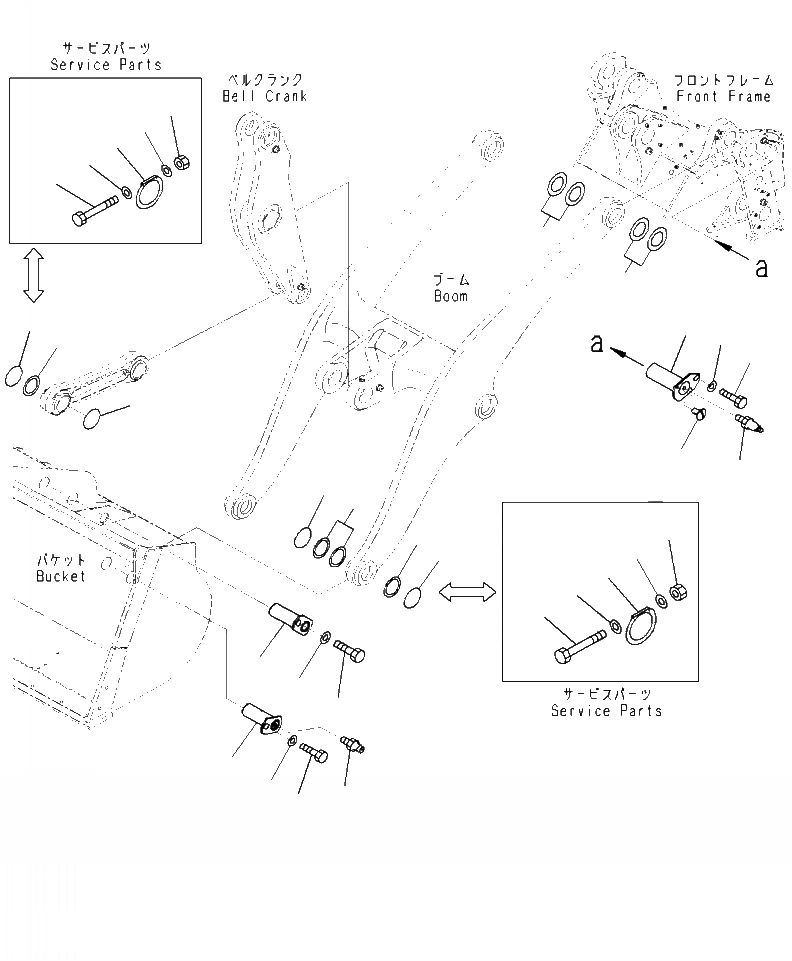

Схема запчастей Komatsu WA470-7 - T- СТРЕЛА И BELL CRANK ПАЛЕЦ РАБОЧЕЕ ОБОРУДОВАНИЕ
23
24
24
22
2
2
20
4
3
20
6
5
8
9
26
25
7
21
19
10
1
13
14
11
14
12
10
18
16
15
17

№

Артикул

Название

Примечание

Количество

1

421-70-31950

PIN

2шт.

2

421-70-11471

SHIM, T=1.5 MM

2шт.

|$2

421-70-11481

SHIM, T=3.0 MM

2шт.

|$3

421-70-11331

SHIM, T=1.0 MM

2шт.

3

01010-81630

BOLT

2шт.

4

421-70-11280

WASHER

2шт.

5

07020-00900

FITTING, GREASE

2шт.

6

22L-46-12150

CAP

4шт.

7

421-70-41910

PIN

2шт.

8

423-70-41970

SHIM, T=1.0 MM

4шт.

9

421-70-11442

SHIM, T=3.0 MM

2шт.

10

O-RING

4шт.

11

421-70-11410

O-RING,SERVICE USE ONLY

4шт.

12

236-46-13620

BOLT,SERVICE USE ONLY

4шт.

13

01596-00606

NUT,SERVICE USE ONLY

4шт.

14

01641-20608

WASHER,SERVICE USE ONLY

8шт.

15

01010-81630

BOLT

2шт.

16

421-70-11280

WASHER

2шт.

17

07020-00000

FITTING, GREASE

2шт.

18

421-70-41920

PIN

1шт.

19

423-70-41970

SHIM, T=1.0MM

1шт.

|$21

421-70-11442

SHIM, T=3.0MM

1шт.

20

O-RING

2шт.

21

421-70-11410

O-RING,SERVICE USE ONLY

4шт.

22

236-46-13620

BOLT,SERVICE USE ONLY

4шт.

23

01596-00606

NUT,SERVICE USE ONLY

4шт.

24

01641-20608

WASHER,SERVICE USE ONLY

8шт.

25

01010-81630

BOLT

1шт.

26

421-70-11280

WASHER

1шт.

Выбрано товаров: 29
