ЧАСТИ КОРПУСА
/

M- ЛЕСТНИЦА СТУПЕНИ

Запчасти Komatsu WA470-7 M- ЛЕСТНИЦА СТУПЕНИ ЧАСТИ КОРПУСА

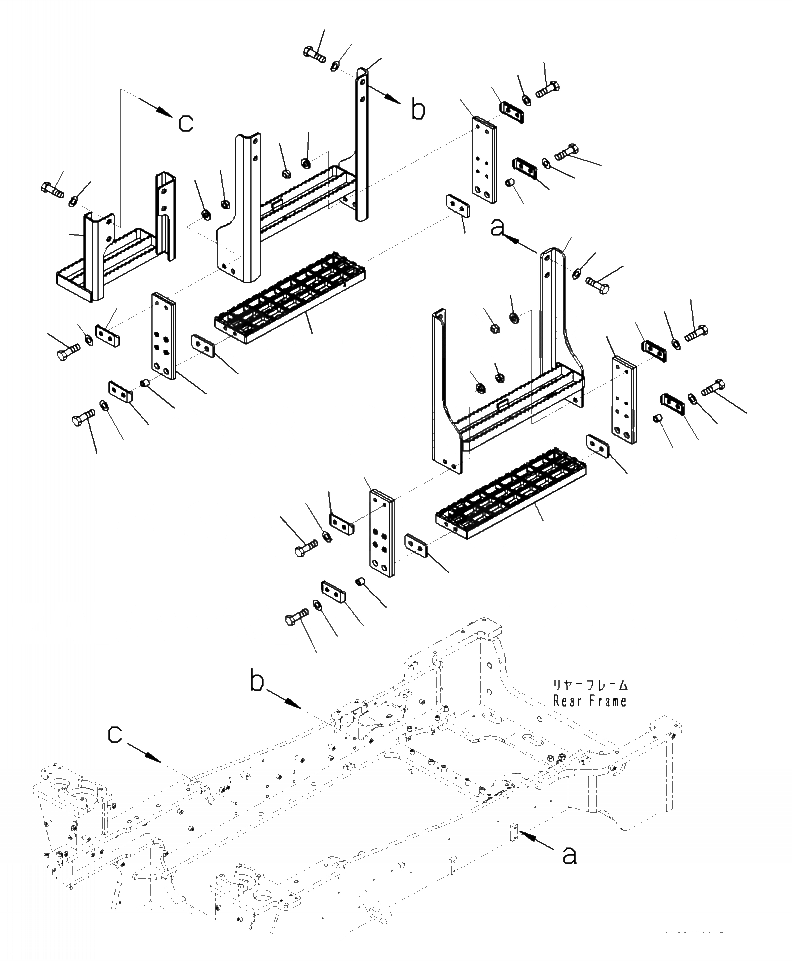

Схема запчастей Komatsu WA470-7 - M- ЛЕСТНИЦА СТУПЕНИ ЧАСТИ КОРПУСА
16
21
15
20
19
28
30
28
31
23
24
20
1
29
3
26
2
14
7
20
13
8
22
6
21
5
13
18
14
26
19
9
10
20
6
24
11
5
23
6
12
8
7
4
12
11
6
10
9
17
27
27
22
25
25

№

Артикул

Название

Примечание

Количество

1

421-54-54760

STEP

1шт.

2

01010-D1225

BOLT

4шт.

3

01643-71232

WASHER

4шт.

4

423-54-54231

STEP

1шт.

5

423-54-54310

RUBBER

2шт.

6

428-T86-1650

PLATE

4шт.

7

01010-D1045

BOLT

4шт.

8

01643-71032

WASHER

4шт.

9

01010-D1050

BOLT

4шт.

10

01643-71032

WASHER

4шт.

11

423-54-54280

SPACER

4шт.

12

423-54-54240

PLATE

2шт.

13

423-54-54110

NUT

4шт.

14

01643-71032

WASHER

4шт.

15

421-54-54760

STEP

1шт.

16

01010-D1225

BOLT

4шт.

17

01643-71232

WASHER

4шт.

18

423-54-54231

STEP

1шт.

19

423-54-54310

RUBBER

2шт.

20

428-T86-1650

PLATE

4шт.

21

01010-D1045

BOLT

4шт.

22

01643-71032

WASHER

4шт.

23

01010-D1050

BOLT

4шт.

24

01643-71032

WASHER

4шт.

25

423-54-54280

SPACER

4шт.

26

423-54-54240

PLATE

2шт.

27

423-54-54110

NUT

4шт.

28

01643-71032

WASHER

4шт.

29

421-54-54620

STEP

1шт.

30

01010-D1225

BOLT

4шт.

31

01643-71232

WASHER

4шт.

Выбрано товаров: 31
