M-8 КАПОТ ЗАДН.VIEW CAMERA

Запчасти Komatsu WA470-7 M-8 КАПОТ ЗАДН.VIEW CAMERA ЧАСТИ КОРПУСА

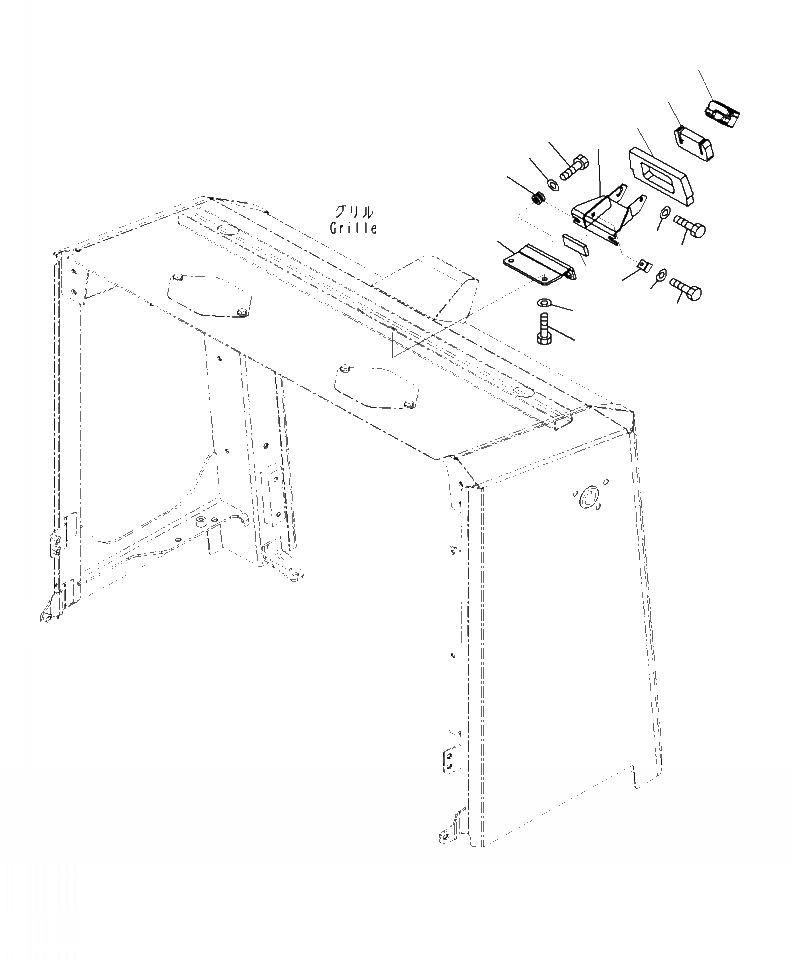

Схема запчастей Komatsu WA470-7 - M-8 КАПОТ ЗАДН.VIEW CAMERA ЧАСТИ КОРПУСА
7
4
8
6
3
2
5
9
12
15
16
1
11
10
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

7835-33-2001

CAMERA

1шт.

2

01010-80616

BOLT

3шт.

3

01643-30623

WASHER

3шт.

4

423-54-57940

BRACKET

1шт.

5

423-54-57930

SHEET

1шт.

6

20Y-810-1240

CUSHION

2шт.

7

01010-80835

BOLT

2шт.

8

01643-30823

WASHER

2шт.

9

04434-50608

CLIP

1шт.

10

01010-80816

BOLT

1шт.

11

01643-30823

WASHER

1шт.

12

421-54-57930

BRACKET

1шт.

13

01010-D1030

BOLT

2шт.

14

01643-71032

WASHER

2шт.

15

421-54-57180

SHEET

1шт.

16

421-54-57190

SHEET

1шт.
