H- ГИДРОЛИНИЯ ГИДРАВЛИКА РУЛ. УПРАВЛЕНИЯ

Запчасти Komatsu WA470-7 H- ГИДРОЛИНИЯ ГИДРАВЛИКА РУЛ. УПРАВЛЕНИЯ ГИДРАВЛИКА

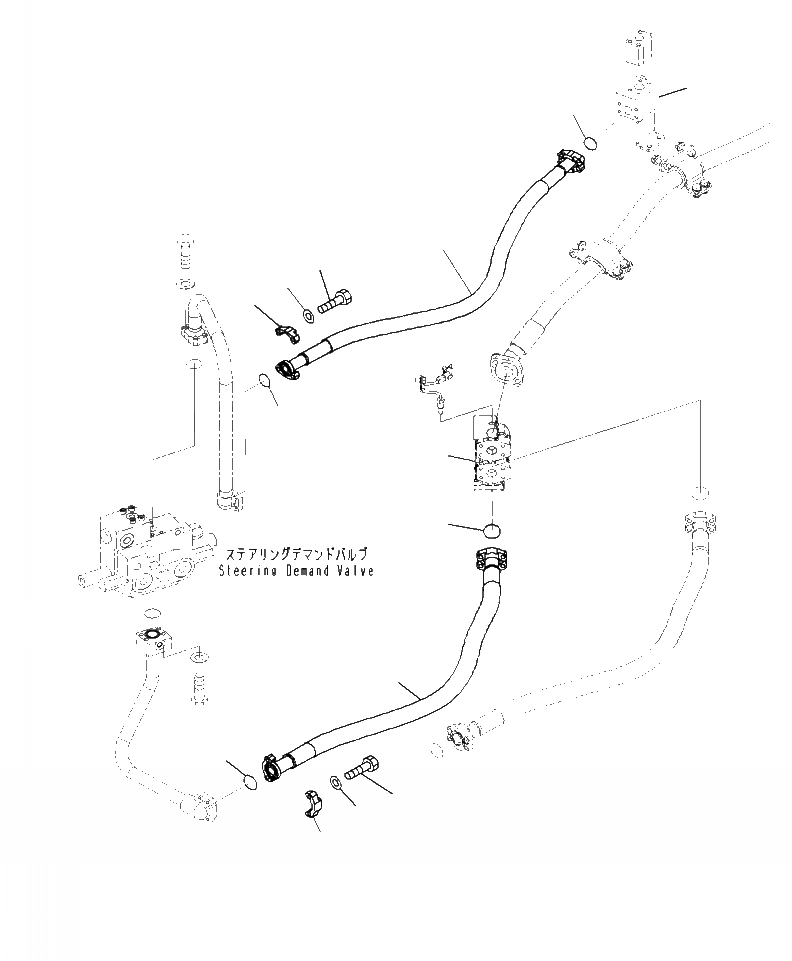

Схема запчастей Komatsu WA470-7 - H- ГИДРОЛИНИЯ ГИДРАВЛИКА РУЛ. УПРАВЛЕНИЯ ГИДРАВЛИКА
2
4
5
3
2
7
6
7
9
8
1
12
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-62-53330

HOSE

1шт.

2

07000-13032

O-RING

2шт.

3

07371-31049

FLANGE, SPLIT

4шт.

4

07372-21035

BOLT

8шт.

5

01643-51032

WASHER

8шт.

6

421-62-53340

HOSE

1шт.

7

07000-13038

O-RING

2шт.

8

07371-31255

FLANGE, SPLIT

4шт.

9

07372-21035

BOLT

8шт.

10

01643-51032

WASHER

8шт.

11

BLOCK (SEE FIG. H4200-001009 )

-1шт.

12

BLOCK (SEE FIG. H0210-002014)

-1шт.

Выбрано товаров: 12
