Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA470-7 S/N 10001-UP
/
ЭЛЕКТРИКА
/
ПЕРЕДН. ПРОВОДКА, БЕЗ ЗУБЬЯКРЫШКАОСВЕЩЕНИЕ
/

ПЕРЕДН. ПРОВОДКА, ПРОВОДКА И ДАТЧИК (№-)

Запчасти Komatsu WA470-7 ПЕРЕДН. ПРОВОДКА, ПРОВОДКА И ДАТЧИК (№-) ПЕРЕДН. ПРОВОДКА, БЕЗ ЗУБЬЯКРЫШКАОСВЕЩЕНИЕ

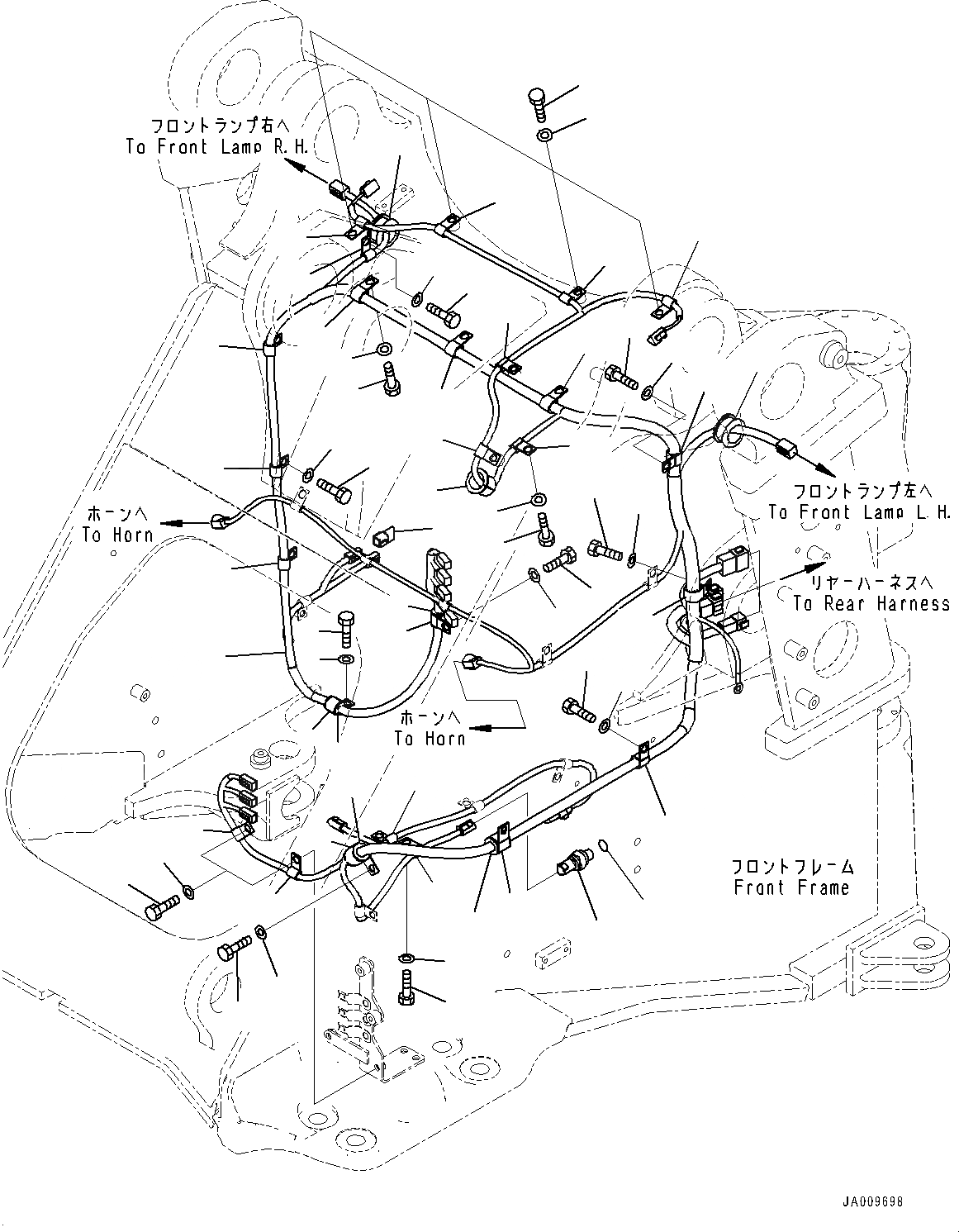

Схема запчастей Komatsu WA470-7 - ПЕРЕДН. ПРОВОДКА, ПРОВОДКА И ДАТЧИК (№-) ПЕРЕДН. ПРОВОДКА, БЕЗ ЗУБЬЯКРЫШКАОСВЕЩЕНИЕ
1
2
3
4
5
6
7
8
10
11
12
12
15
18
19
20
21
22
23
24
25
28
29
30
31
32
33
34
35
36
37
38
39
40
41
39
39
39
34
27
26
25
24
31
28
9
9
9
6
5
39
13
14
39
39
40
41
12
17
16
7
8

№

Артикул

Название

Примечание

Количество

1

421-06-51241

Wiring Harness

SN: 10130-UP

1шт.

1

421-06-51240

Wiring Harness

SN: 10001-10129

1шт.

2

21J-06-13661

Diode

SN: 10001-UP

1шт.

3

7861-93-1653

Sensor,Lift Cylinder Bottom

SN: 10162-UP

1шт.

3

7861-93-1652

Sensor,Lift Cylinder Bottom

SN: 10001-10161

1шт.

4

07002-61823

O-ring

SN: 10001-UP

1шт.

5

04434-51912

Clip

SN: 10001-UP

2шт.

6

07095-20213

Cushion

SN: 10001-UP

2шт.

7

01010-81020

Bolt

SN: 10001-UP

2шт.

8

01643-31032

Washer

SN: 10001-UP

2шт.

9

04434-51412

Clip

SN: 10001-UP

3шт.

10

01010-81020

Bolt

SN: 10001-UP

3шт.

11

01643-31032

Washer

SN: 10001-UP

3шт.

12

04434-51712

Clip

SN: 10001-UP

3шт.

13

01010-81020

Bolt

SN: 10001-UP

3шт.

14

01643-31032

Washer

SN: 10001-UP

3шт.

15

04434-51912

Clip

SN: 10001-UP

1шт.

16

01010-81020

Bolt

SN: 10001-UP

1шт.

17

01643-31032

Washer

SN: 10001-UP

1шт.

18

04434-52312

Clip

SN: 10001-UP

1шт.

19

01010-81020

Bolt

SN: 10001-UP

1шт.

20

01643-31032

Washer

SN: 10001-UP

1шт.

21

04434-51712

Clip

SN: 10001-UP

1шт.

22

01010-81020

Bolt

SN: 10001-UP

1шт.

23

01643-31032

Washer

SN: 10001-UP

1шт.

24

04434-52712

Clip

SN: 10001-UP

2шт.

25

07095-20418

Cushion

SN: 10001-UP

2шт.

26

01010-81020

Bolt

SN: 10001-UP

2шт.

27

01643-31032

Washer

SN: 10001-UP

2шт.

28

04434-51012

Clip

SN: 10001-UP

2шт.

29

01010-81020

Bolt

SN: 10001-UP

2шт.

30

01643-31032

Washer

SN: 10001-UP

2шт.

31

04434-51012

Clip

SN: 10001-UP

2шт.

32

01010-81020

Bolt

SN: 10001-UP

2шт.

33

01643-31032

Washer

SN: 10001-UP

2шт.

34

416-06-11310

Grommet

SN: 10001-UP

2шт.

35

04434-51012

Clip

SN: 10001-UP

1шт.

36

01010-81020

Bolt

SN: 10001-UP

1шт.

37

01643-31032

Washer

SN: 10001-UP

1шт.

38

426-09-11210

Grommet

SN: 10001-UP

1шт.

39

04434-51012

Clip

SN: 10001-UP

7шт.

40

01010-81020

Bolt

SN: 10001-UP

7шт.

41

01643-31032

Washer

SN: 10001-UP

7шт.

Выбрано товаров: 43
