Запчасти Komatsu WA470-6A ЛЕСТНИЦА, ПОЛ И ЛЕСТНИЦА ЛЕВ. (№97-) ЛЕСТНИЦА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА

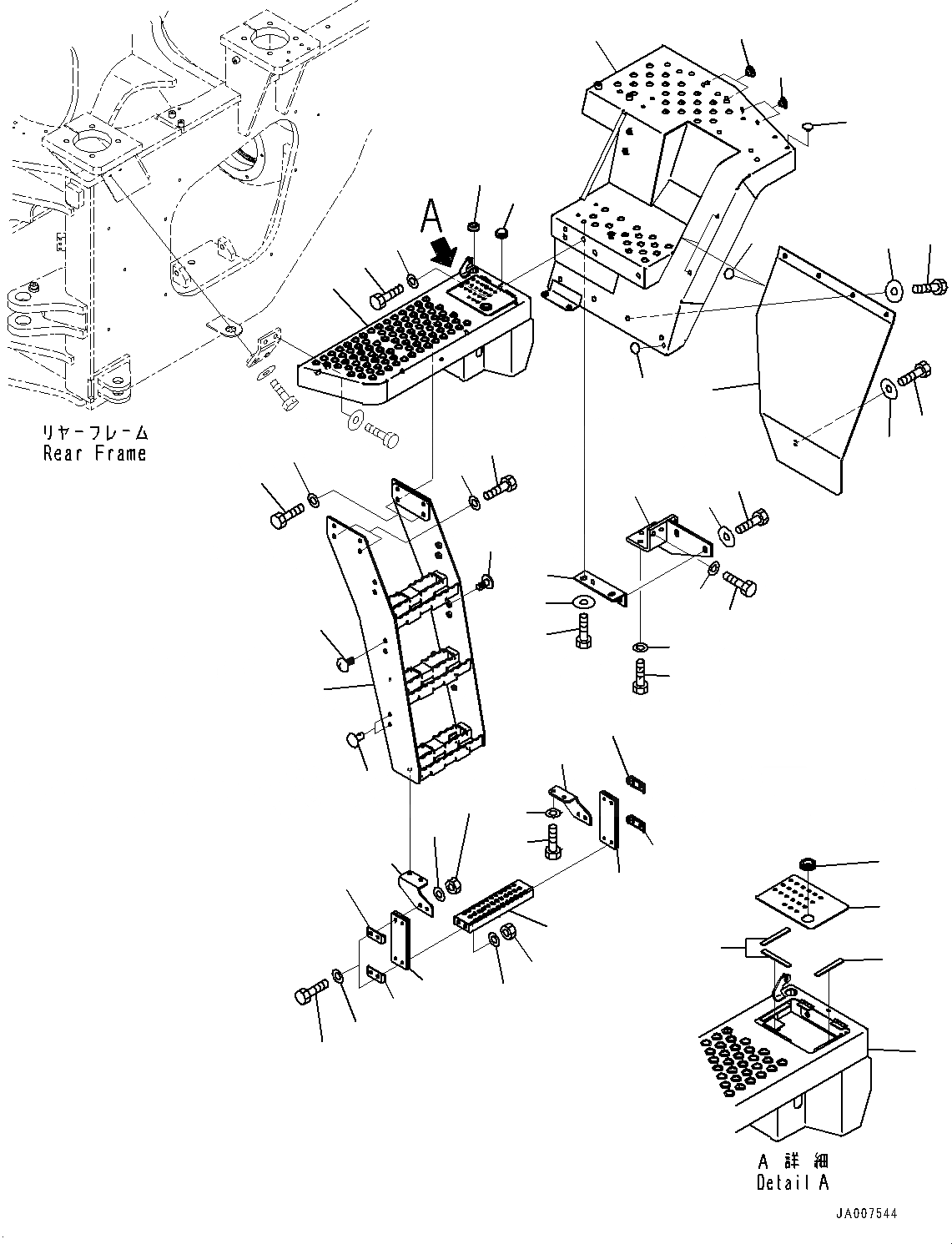

Схема запчастей Komatsu WA470-6A - ЛЕСТНИЦА, ПОЛ И ЛЕСТНИЦА ЛЕВ. (№97-) ЛЕСТНИЦА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА
28
29
30
33
34
26
27
29
30
31
33
32
21
22
23
24
25
34
30
30
24
22
23
36
35
16
15
1
1
16
1
3
4
14
15
17
17
5
17
5
2
18
19
20
12
10
9
11
13
6
12
11
19
8
20
7

Артикул

Название

Примечание

Количество

1

421-S95-8120

Floor

SN: 90047-UP

1шт.

|$1

423-54-44390

Hinge,Welded

SN: 90047-UP

2шт.

2

421-S95-8110

Floor

SN: 90047-UP

1шт.

3

01010-81230

Bolt

SN: 90047-UP

4шт.

4

01643-31232

Washer

SN: 90047-UP

4шт.

5

421-54-22990

Plug

SN: 90047-UP

4шт.

6

423-54-41320

Bracket,L.H.

SN: 90047-UP

1шт.

7

01010-D1235

Bolt

SN: 90047-UP

4шт.

8

01643-71232

Washer

SN: 90047-UP

4шт.

9

01010-D1230

Bolt

SN: 90047-UP

2шт.

10

01643-71232

Washer

SN: 90047-UP

2шт.

11

01010-D1230

Bolt

SN: 90047-UP

4шт.

12

421-03-31590

Washer

SN: 90047-UP

4шт.

13

423-54-44140

Bracket

SN: 90047-UP

1шт.

14

09415-00506

Cap

SN: 90047-UP

1шт.

15

08037-02512

Grommet

SN: 90047-UP

2шт.

16

418-54-22190

Cushion

SN: 90047-UP

3шт.

17

426-56-21990

Plug

SN: 90047-UP

4шт.

18

421-54-44230

Sheet,L.H.

SN: 90047-UP

1шт.

19

01010-D1025

Bolt

SN: 90047-UP

5шт.

20

421-54-34550

Washer

SN: 90047-UP

5шт.

21

421-54-44861

Ladder

SN: 90047-UP

1шт.

22

01010-D1235

Bolt

SN: 90047-UP

4шт.

23

01643-71232

Washer

SN: 90047-UP

4шт.

24

22L-46-12150

Cap

SN: 90047-UP

4шт.

25

416-54-34230

Plug

SN: 90047-UP

2шт.

26

421-54-34611

Step

SN: 90047-UP

1шт.

27

424-54-44861

Plate

SN: 90047-UP

1шт.

28

424-54-44951

Plate

SN: 90047-UP

1шт.

29

421-54-44392

Rubber

SN: 90047-UP

2шт.

30

428-T86-1650

Plate

SN: 90047-UP

4шт.

31

01010-D1055

Bolt

SN: 90047-UP

8шт.

32

01643-71032

Washer

SN: 90047-UP

8шт.

33

01596-01009

Nut, Flanged

SN: 90047-UP

8шт.

34

01643-71032

Washer

SN: 90047-UP

8шт.

35

01010-D1025

Bolt

SN: 90047-UP

4шт.

36

01643-71032

Washer

SN: 90047-UP

4шт.

Выбрано товаров: 37
