Запчасти Komatsu WA470-6A ЗАДН. ПРОВОДКА, КРЕПЛЕНИЕ (/) (№97-) ЗАДН. ПРОВОДКА

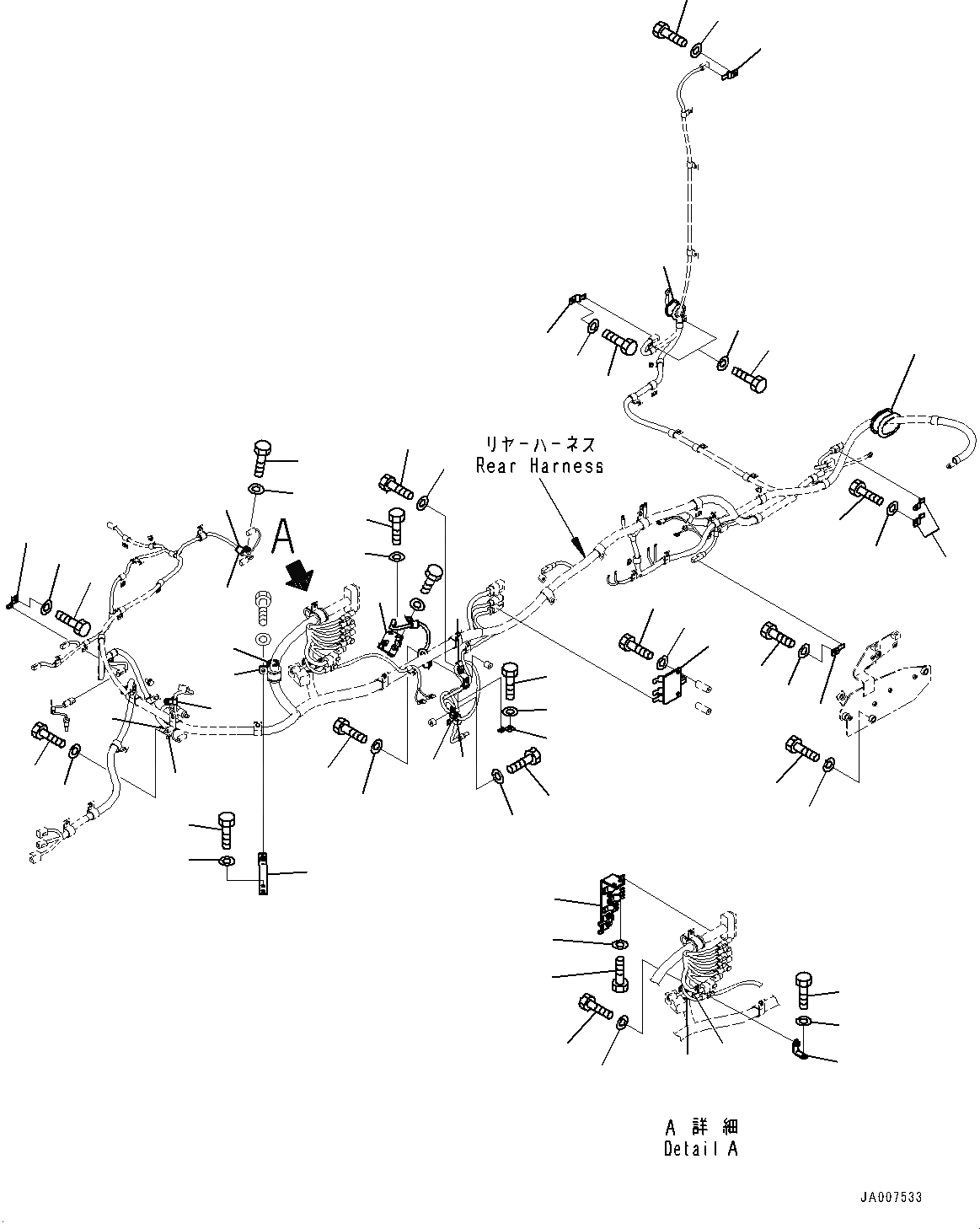

Схема запчастей Komatsu WA470-6A - ЗАДН. ПРОВОДКА, КРЕПЛЕНИЕ (/) (№97-) ЗАДН. ПРОВОДКА
1
2
3
4
29
31
32
44
43
42
29
30
6
7
12
11
10
5
9
8
7
6
41
40
23
22
21
20
19
47
46
45
18
17
16
33
34
35
36
26
27
28
38
37
15
14
13
42
43
44
39
41
40
24
44
43
42
41
40
39
25
40
41

Артикул

Название

Примечание

Количество

1

04434-51612

Clip

SN: 90047-UP

1шт.

2

07095-20211

Cushion

SN: 90047-UP

1шт.

3

01010-81020

Bolt

SN: 90047-UP

1шт.

4

01643-31032

Washer

SN: 90047-UP

1шт.

5

04434-51012

Clip

SN: 90047-UP

1шт.

6

01010-81020

Bolt

SN: 90047-UP

2шт.

7

01643-31032

Washer

SN: 90047-UP

2шт.

8

04434-51712

Clip

SN: 90047-UP

1шт.

9

07095-20211

Cushion

SN: 90047-UP

1шт.

10

08193-21012

Clip

SN: 90047-UP

1шт.

11

01010-81020

Bolt

SN: 90047-UP

1шт.

12

01643-31032

Washer

SN: 90047-UP

1шт.

13

421-06-41890

Bracket

SN: 90047-UP

1шт.

14

01010-81020

Bolt

SN: 90047-UP

2шт.

15

01643-31032

Washer

SN: 90047-UP

2шт.

16

421-06-42310

Plate

SN: 90047-UP

1шт.

17

01010-81020

Bolt

SN: 90047-UP

1шт.

18

01643-31032

Washer

SN: 90047-UP

1шт.

19

04434-53212

Clip

SN: 90047-UP

1шт.

20

07095-20523

Cushion

SN: 90047-UP

1шт.

21

421-06-41920

Bracket

SN: 90047-UP

1шт.

22

01010-81025

Bolt

SN: 90047-UP

2шт.

23

01643-31032

Washer

SN: 90047-UP

2шт.

24

424-06-14170

Grommet

SN: 90047-UP

1шт.

25

201-06-61370

Grommet

SN: 90047-UP

1шт.

26

421-S39-4410

Bracket

SN: 90047-UP

1шт.

27

01010-81020

Bolt

SN: 90047-UP

2шт.

28

01643-31032

Washer

SN: 90047-UP

2шт.

29

600-051-2100

Clip

SN: 90047-UP

2шт.

30

600-051-2160

Clip

SN: 90047-UP

1шт.

31

01010-81020

Bolt

SN: 90047-UP

2шт.

32

01643-31032

Washer

SN: 90047-UP

2шт.

33

04434-53412

Clip

SN: 90047-UP

1шт.

34

07095-20627

Cushion

SN: 90047-UP

1шт.

35

01010-81020

Bolt

SN: 90047-UP

1шт.

36

01643-31032

Washer

SN: 90047-UP

1шт.

37

01010-D1045

Bolt

SN: 90047-UP

3шт.

38

01643-71032

Washer

SN: 90047-UP

3шт.

39

08193-21012

Clip

SN: 90047-UP

3шт.

40

01010-D1030

Bolt

SN: 90047-UP

6шт.

41

01643-71032

Washer

SN: 90047-UP

6шт.

42

08193-21012

Clip

SN: 90047-UP

4шт.

43

01010-81020

Bolt

SN: 90047-UP

4шт.

44

01643-31032

Washer

SN: 90047-UP

4шт.

45

421-06-41910

Bracket

SN: 90047-UP

1шт.

46

01010-81035

Bolt

SN: 90047-UP

2шт.

47

01643-31032

Washer

SN: 90047-UP

2шт.

Выбрано товаров: 47
