Запчасти Komatsu WA470-6A КАБИНА ROPS, ПОЛ ПРОВОДКА (/) (№97-) КАБИНА ROPS, MONOCOQUE ТИП, BOTH РАМА ОКНА

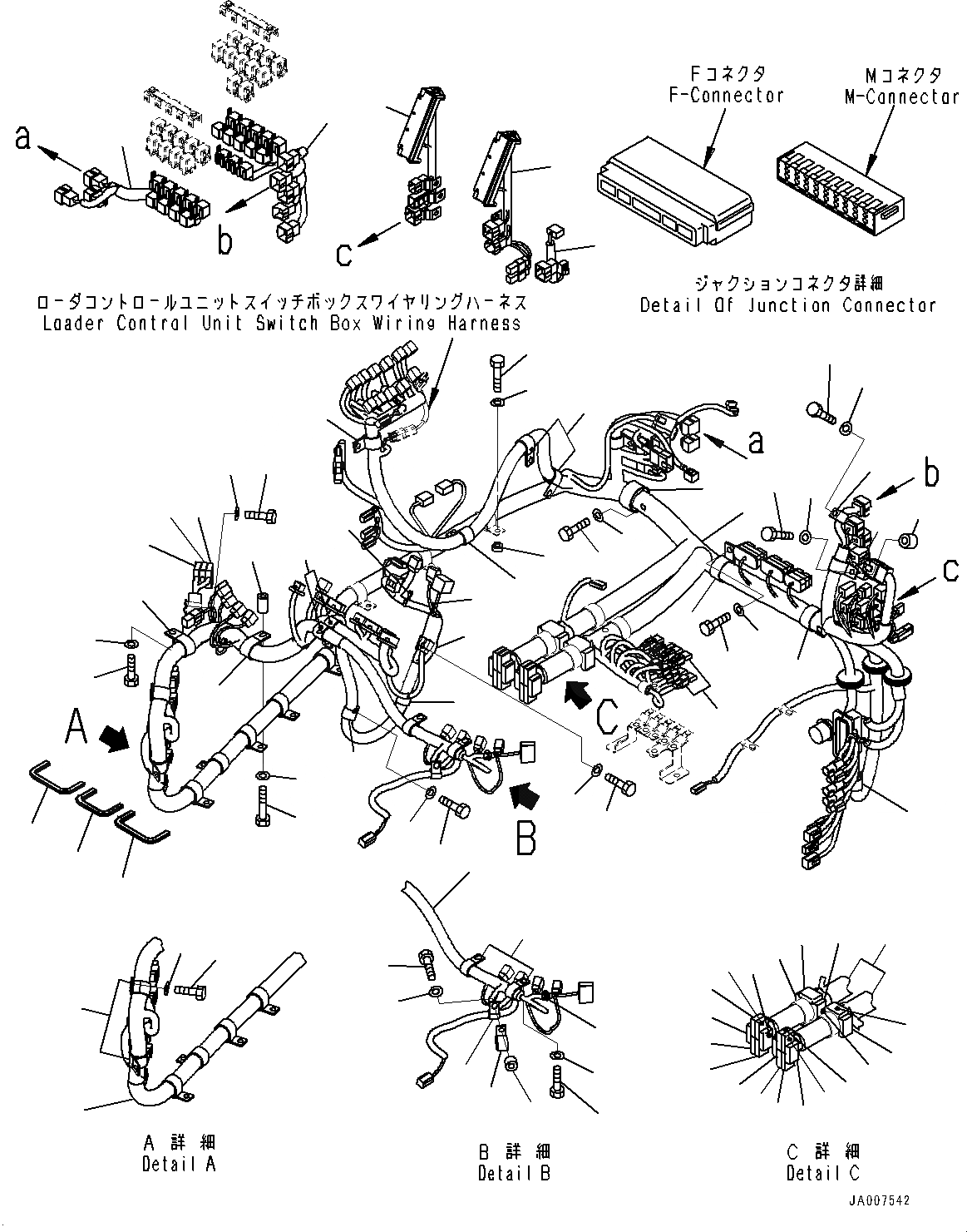

Схема запчастей Komatsu WA470-6A - КАБИНА ROPS, ПОЛ ПРОВОДКА (/) (№97-) КАБИНА ROPS, MONOCOQUE ТИП, BOTH РАМА ОКНА
12
11
10
9
8
23
16
13
1
1
33
34
35
24
29
25
26
27
28
13
28
34
33
15
16
1
33
34
17
25
27
26
17
32
36
30
31
17
16
15
17
15
14
6
6
4
4
6
3
3
3
5
6
4
5
4
4
2
6
2
2
1
7
27
29
36
16
29
22
21
20
19
18
37
38
37
28
28
23
17
17
26
15
4
5
6

Артикул

Название

Примечание

Количество

1

421-S39-4180

Wiring Harness

SN: 90047-UP

1шт.

2

HM6400-0012

F-Connector, Black

SN: 90047-UP

3шт.

2

HM6409-0071

M-Connector, Black

SN: 90047-UP

3шт.

3

HM6400-0014

F-Connector, Blue

SN: 90047-UP

3шт.

3

HM6409-0073

M-Connector, Blue

SN: 90047-UP

3шт.

4

HM6400-0016

F-Connector, Orange

SN: 90047-UP

7шт.

4

HM6409-0075

M-Connector, Orange

SN: 90047-UP

7шт.

5

HM6440-0129

F-Connector, Pink

SN: 90047-UP

3шт.

5

HM6440-0128

M-Connector, Pink

SN: 90047-UP

3шт.

6

HM6400-0186

F-Connector, Brown

SN: 90047-UP

6шт.

6

HM6409-0603

M-Connector, Brown

SN: 90047-UP

6шт.

7

21J-06-13661

Diode

SN: 90047-UP

8шт.

8

423-06-45120

Wiring Harness

SN: 90047-UP

1шт.

9

421-S39-4190

Wiring Harness

SN: 90047-UP

1шт.

10

423-06-45141

Box, Fuse

SN: 90047-UP

1шт.

|$15

08044-00010

Terminal

SN: 90047-UP

15шт.

11

421-S39-4210

Box, Fuse

SN: 90047-UP

1шт.

|$17

08044-00010

Terminal

SN: 90047-UP

21шт.

12

423-06-45161

Wiring Harness

SN: 90047-UP

1шт.

13

419-09-11150

Clip

SN: 90047-UP

2шт.

14

234-885-3660

Clip

SN: 90047-UP

1шт.

15

01010-81020

Bolt

SN: 90047-UP

12шт.

16

01643-31032

Washer

SN: 90047-UP

12шт.

17

04434-52711

Clip

SN: 90047-UP

10шт.

18

22D-62-18450

Collar

SN: 90047-UP

1шт.

19

01010-81055

Bolt

SN: 90047-UP

1шт.

20

01643-31032

Washer

SN: 90047-UP

1шт.

21

01010-81025

Bolt

SN: 90047-UP

2шт.

22

01643-31032

Washer

SN: 90047-UP

2шт.

23

04434-51410

Clip

SN: 90047-UP

2шт.

24

04434-51510

Clip

SN: 90047-UP

1шт.

25

175-79-83760

Spacer

SN: 90047-UP

2шт.

26

01010-81040

Bolt

SN: 90047-UP

4шт.

27

01643-31032

Washer

SN: 90047-UP

4шт.

28

04434-52310

Clip

SN: 90047-UP

6шт.

29

04434-53411

Clip

SN: 90047-UP

4шт.

30

560-43-15220

Washer

SN: 90047-UP

9шт.

31

01010-81035

Bolt

SN: 90047-UP

9шт.

32

01643-31032

Washer

SN: 90047-UP

9шт.

33

01010-81016

Bolt

SN: 90047-UP

4шт.

34

01643-31032

Washer

SN: 90047-UP

4шт.

35

08059-00310

Clip

SN: 90047-UP

1шт.

36

08034-40521

Band

SN: 90047-UP

2шт.

37

423-54-42380

Finisher

SN: 90047-UP

2шт.

38

423-54-42990

Finisher

SN: 90047-UP

1шт.

Выбрано товаров: 45
