Запчасти Komatsu WA470-6 ТОПЛИВН. PRE-ФИЛЬТР. И ТРУБЫ (РЕЗЬБА -/) AA ДВИГАТЕЛЬ

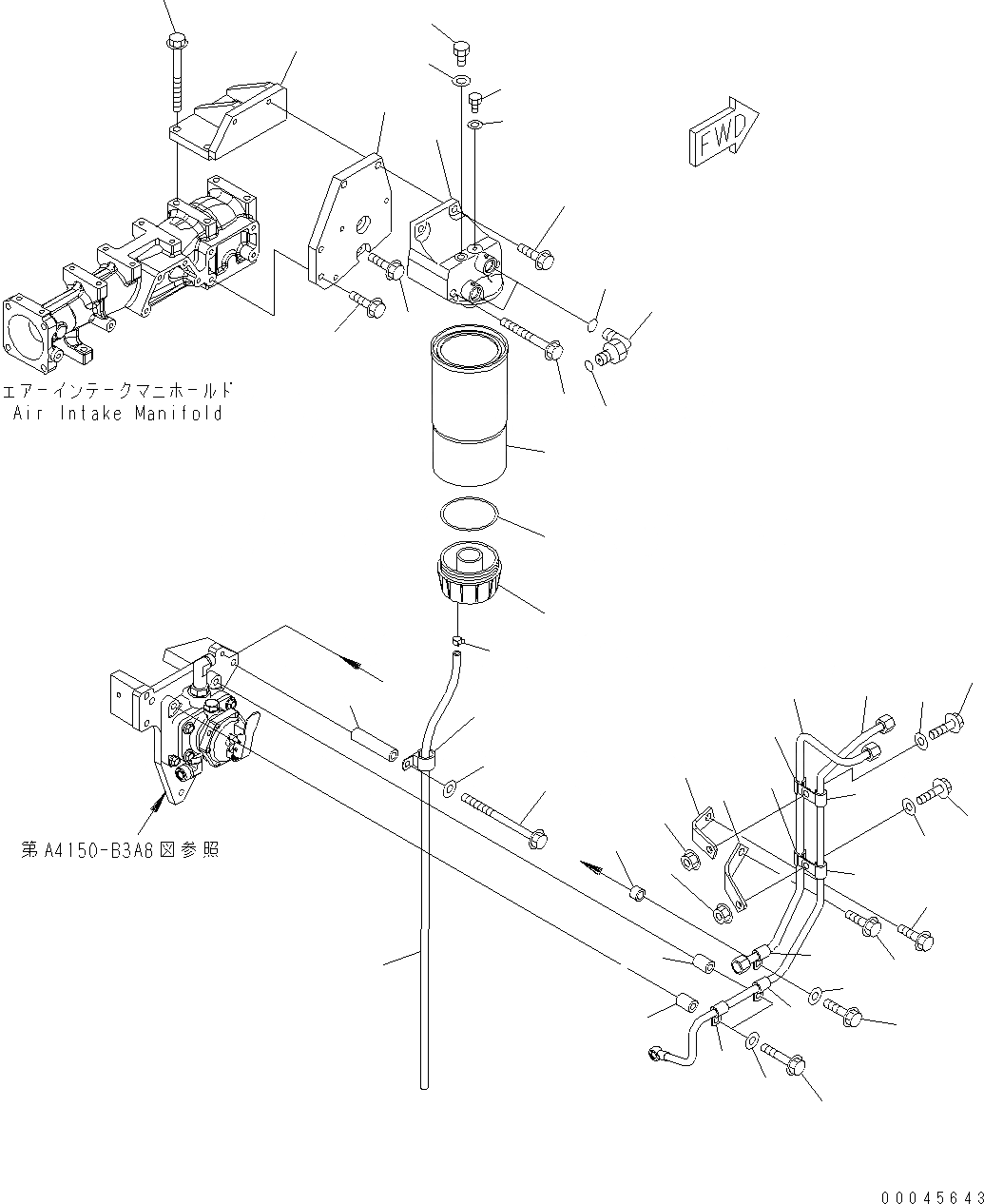

Схема запчастей Komatsu WA470-6 - ТОПЛИВН. PRE-ФИЛЬТР. И ТРУБЫ (РЕЗЬБА -/) AA ДВИГАТЕЛЬ
28
2
3
1
8
7
9
10
6
5
4
11
17
16
18
12
13
15
14
24
20
22
21
19
23
39
32
27
33
44
29
26
25
30
31
37
36
29
44
\SEE FIG.A4150-B3A8
38
43
43
35
45
46
35
40
41
34
42
a
a

Артикул

Название

Примечание

Количество

1

6251-71-6730

BRACKET

SN: 560347-UP

1шт.

2

01436-01060

BOLT

SN: 560347-UP

3шт.

3

6251-71-6760

BRACKET

SN: 560347-UP

1шт.

4

01435-01025

BOLT

SN: 560347-UP

2шт.

5

01435-01035

BOLT

SN: 560347-UP

2шт.

|$6

6251-71-7100

HEAD ASSEMBLY

SN: 560347-UP

1шт.

6

6251-71-7110

HEAD, PRE-FILTER

SN: 560347-UP

1шт.

7

07040-11209

PLUG

SN: 560347-UP

1шт.

8

07005-01212

GASKET

SN: 560347-UP

1шт.

9

6110-73-6231

PLUG

SN: 560347-UP

1шт.

10

07005-00812

GASKET

SN: 560347-UP

1шт.

11

01435-01050

BOLT

SN: 560347-UP

2шт.

12

01436-01010

BOLT

SN: 560347-UP

2шт.

|$14

600-311-4500

FILTER ASSEMBLY

SN: 563595-UP

1шт.

|$15

0

FILTER ASSEMBLY

SN: 560347-563594

1шт.

13

0

CARTRIDGE (1-1/4)

SN: 563595-UP

1шт.

|$17

0

CARTRIDGE (1-1/4)

SN: 560347-563594

1шт.

14

600-311-3220

CAP

SN: 560347-UP

1шт.

15

600-311-3230

SEAL

SN: 560347-UP

1шт.

16

02782-10422

ELBOW

SN: 560347-UP

2шт.

17

07002-12034

O-RING

SN: 560347-UP

2шт.

18

02896-11012

O-RING

SN: 560347-UP

2шт.

19

6215-71-6190

SPACER

SN: 560347-UP

1шт.

20

600-051-2240

CLIP

SN: 560347-UP

1шт.

21

01436-01085

BOLT

SN: 560347-UP

1шт.

22

01643-31032

WASHER

SN: 560347-UP

1шт.

23

07286-00895

HOSE

SN: 560347-UP

1шт.

24

07285-00125

CLIP

SN: 560347-UP

1шт.

25

6251-71-6710

TUBE, INLET

SN: 560347-UP

1шт.

26

6251-71-6720

TUBE, RETURN

SN: 560347-UP

1шт.

27

6251-71-6750

BRACKET

SN: 560347-UP

1шт.

28

01435-01020

BOLT

SN: 560347-UP

1шт.

29

600-051-6120

CLIP

SN: 560347-UP

2шт.

30

01643-31032

WASHER

SN: 560347-UP

1шт.

31

01435-01025

BOLT

SN: 560347-UP

1шт.

32

01584-01008

NUT

SN: 560347-UP

1шт.

33

6251-71-6770

BRACKET

SN: 560347-UP

1шт.

34

01435-01020

BOLT

SN: 560347-UP

1шт.

35

600-051-6120

CLIP

SN: 560347-UP

2шт.

36

01643-31032

WASHER

SN: 560347-UP

1шт.

37

01435-01025

BOLT

SN: 560347-UP

1шт.

38

01584-01008

NUT

SN: 560347-UP

1шт.

39

6151-51-8490

SPACER

SN: 560347-UP

1шт.

40

600-051-6120

CLIP

SN: 560347-UP

1шт.

41

01643-31032

WASHER

SN: 560347-UP

1шт.

42

01435-01030

BOLT

SN: 560347-UP

1шт.

43

6167-21-5910

SPACER

SN: 560347-UP

2шт.

44

600-051-6120

CLIP

SN: 560347-UP

2шт.

45

01643-31032

WASHER

SN: 560347-UP

2шт.

46

01435-01065

BOLT

SN: 560347-UP

2шт.

\SEE FIG.A4150-B

SEE FIG.A4150-B3A8

-1шт.

Выбрано товаров: 51
