Запчасти Komatsu WA470-6 КАПОТ (COVER) (/) M ЧАСТИ КОРПУСА

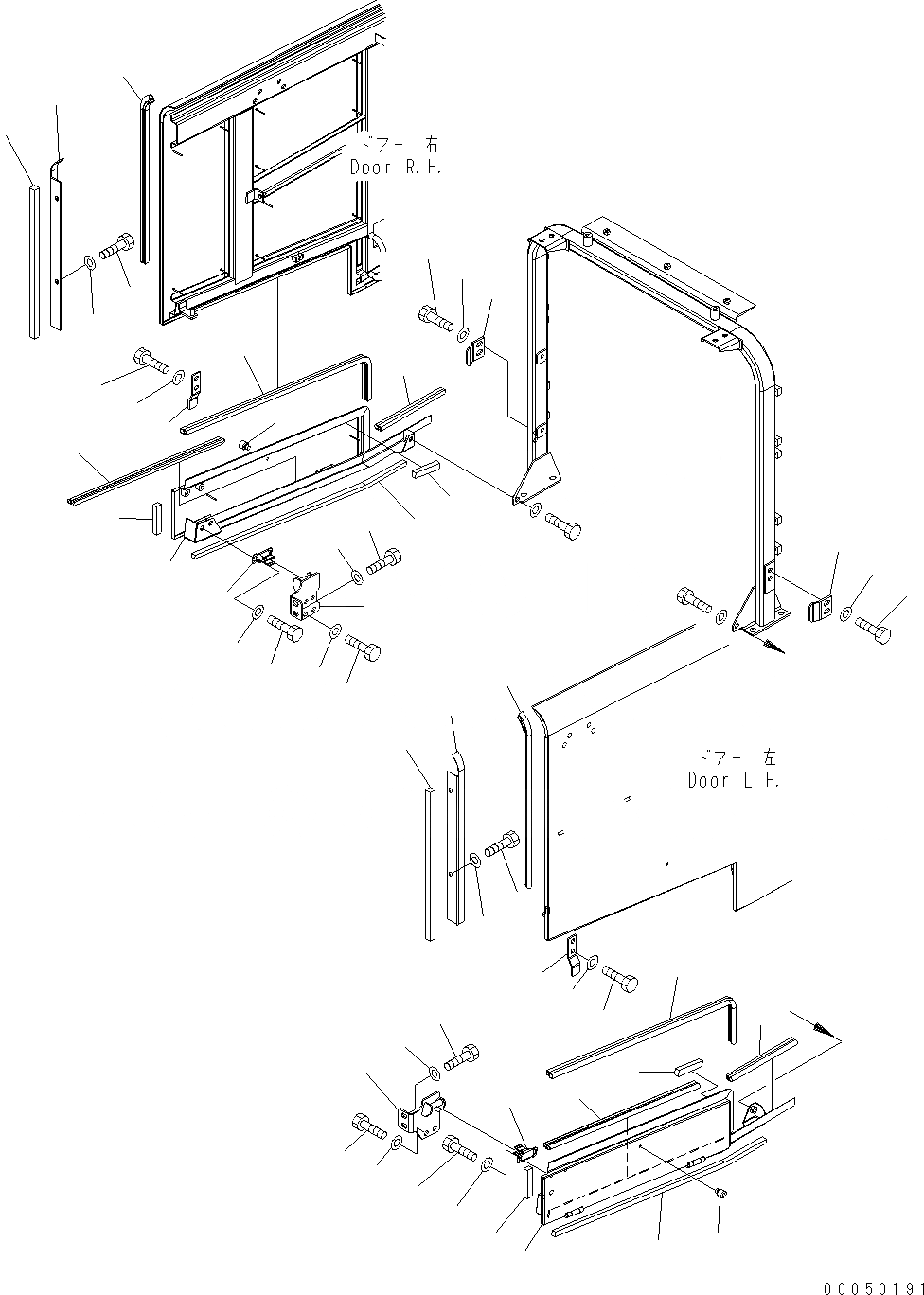

Схема запчастей Komatsu WA470-6 - КАПОТ (COVER) (/) M ЧАСТИ КОРПУСА
28
25
29
27
26
22
23
21
10
8
6
5
7
19
20
18
6
9
16
17
15
2
11
13
12
4
3
28
24
29
18
20
19
27
26
14
17
16
21
23
22
10
7
6
8
11
3
4
12
13
6
1
9
5
a
a

Артикул

Название

Примечание

Количество

1

421-54-41211

COVER, LHS

SN: H50051-UP

1шт.

2

421-54-41221

COVER, RHS

SN: H50051-UP

1шт.

3

01010-81225

BOLT

SN: H50051-UP

2шт.

4

01643-31232

WASHER

SN: H50051-UP

2шт.

5

415-54-11980

CUSHION

SN: H50051-UP

2шт.

6

421-54-42290

SHEET

SN: H50051-UP

4шт.

7

421-54-41410

SEAL, DOOR

SN: H50051-UP

2шт.

8

421-54-41420

SEAL, DOOR

SN: H50051-UP

2шт.

9

421-54-41430

SEAL

SN: H50051-UP

2шт.

10

421-54-41440

SEAL, DOOR

SN: H50051-UP

2шт.

11

20Y-54-12920

CLAMP

SN: H50051-UP

2шт.

12

01010-81020

BOLT

SN: H50051-UP

4шт.

13

01643-31032

WASHER

SN: H50051-UP

4шт.

14

421-54-45210

BRACKET, LHS

SN: H50051-UP

1шт.

15

421-54-45220

BRACKET, RHS

SN: H50051-UP

1шт.

16

01010-81225

BOLT

SN: H50051-UP

8шт.

17

01643-31232

WASHER

SN: H50051-UP

8шт.

18

423-54-41312

PLATE

SN: H50051-UP

2шт.

19

01010-81225

BOLT

SN: H50051-UP

4шт.

20

01643-31232

WASHER

SN: H50051-UP

4шт.

21

423-54-37480

PLATE

SN: H50051-UP

2шт.

22

01010-81225

BOLT

SN: H50051-UP

4шт.

23

01643-31232

WASHER

SN: H50051-UP

4шт.

24

421-54-41230

BRACKET, LHS

SN: H50051-UP

1шт.

25

421-54-41240

BRACKET, RHS

SN: H50051-UP

1шт.

26

01010-81220

BOLT

SN: H50051-UP

4шт.

27

01643-31232

WASHER

SN: H50051-UP

4шт.

28

421-54-41250

SEAL

SN: H50051-UP

2шт.

29

421-54-41260

SEAL, DOOR

SN: H50051-UP

2шт.

Выбрано товаров: 29
