Запчасти Komatsu WA470-6 ЗАДН. КОНСОЛЬ COVER K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

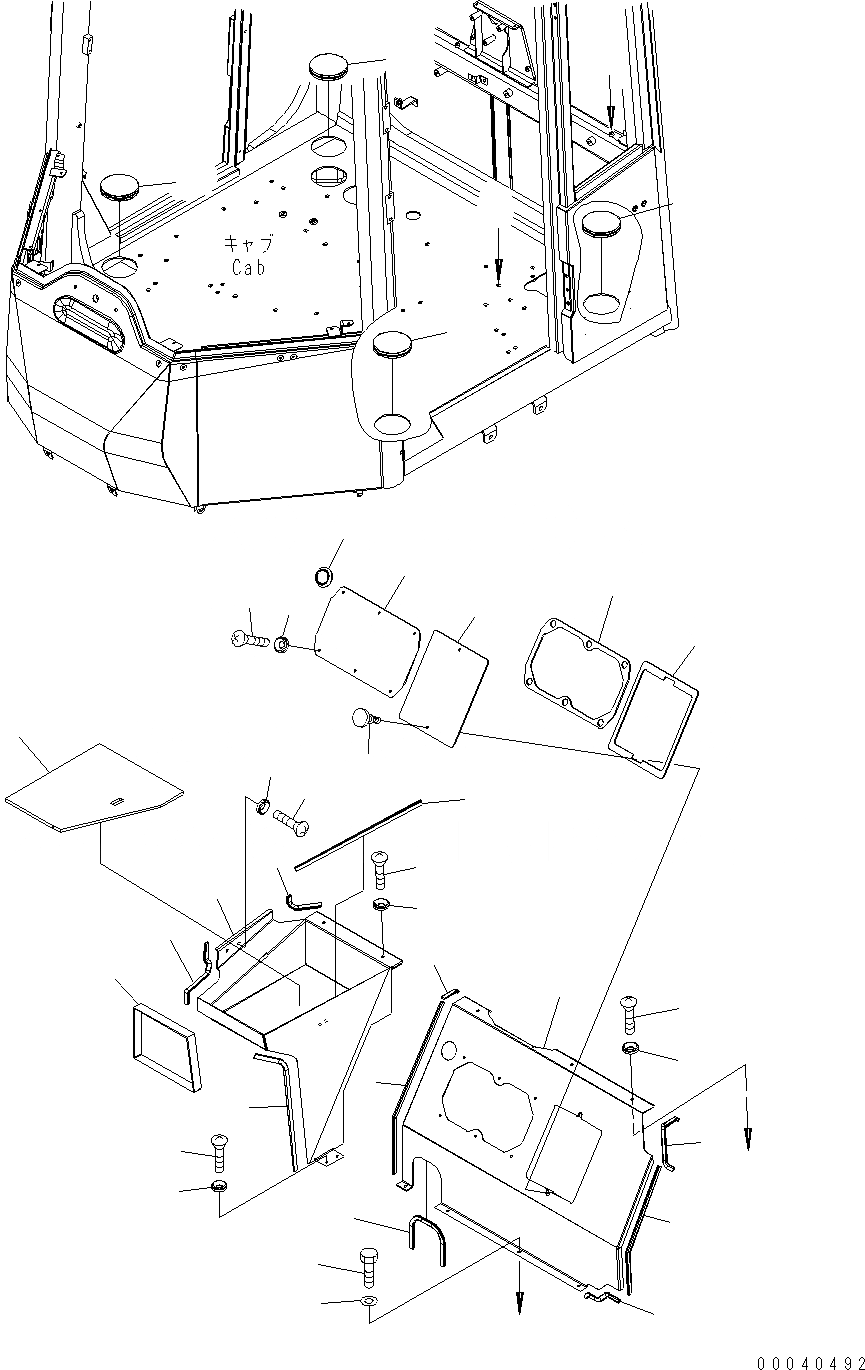

Схема запчастей Komatsu WA470-6 - ЗАДН. КОНСОЛЬ COVER K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
25
25
25
25
32
3
12
4
14
5
6
27
26
13
20
33
24
23
19
21
28
29
2
1
7
22
30
31
18
17
11
15
16
8
10
9
a
a
b
b

Артикул

Название

Примечание

Количество

1

423-54-42342

COVER

SN: H50051-H50099

1шт.

2

423-54-32340

FINISHER

SN: H50051-H50099

1шт.

3

423-54-42320

COVER

SN: H50051-H50099

1шт.

4

423-54-42720

SHEET

SN: H50051-H50099

1шт.

5

01225-70616

SCREW

SN: H50051-H50099

6шт.

6

418-926-3490

WASHER

SN: H50051-H50099

6шт.

7

423-54-32391

FINISHER

SN: H50051-H50099

1шт.

8

423-54-42870

FINISHER

SN: H50051-H50099

1шт.

9

423-54-42990

FINISHER

SN: H50051-H50099

1шт.

10

423-54-32540

FINISHER

SN: H50051-H50099

1шт.

11

423-54-42650

FINISHER

SN: H50051-H50099

1шт.

12

423-54-42330

COVER

SN: H50051-H50099

1шт.

13

421-09-21260

SCREW

SN: H50051-H50099

2шт.

14

423-54-42490

SHEET

SN: H50051-H50099

1шт.

15

01225-70612

SCREW

SN: H50051-H50099

3шт.

16

418-926-3490

WASHER

SN: H50051-H50099

3шт.

17

01010-80620

BOLT

SN: H50051-H50099

4шт.

18

01643-30623

WASHER

SN: H50051-H50099

4шт.

19

423-54-42361

BRACKET

SN: H50051-H50099

1шт.

20

423-54-42660

FINISHER

SN: H50051-H50099

1шт.

21

423-54-42380

FINISHER

SN: H50051-H50099

1шт.

22

423-54-42670

FINISHER

SN: H50051-H50099

1шт.

23

423-54-42680

FINISHER

SN: H50051-H50099

1шт.

24

423-54-42790

BAND

SN: H50051-H50099

1шт.

25

423-43-38330

GROMMET

SN: H50051-UP

4шт.

26

01225-70620

SCREW

SN: H50051-H50099

2шт.

27

418-926-3490

WASHER

SN: H50051-H50099

2шт.

28

01225-70610

SCREW

SN: H50051-UP

2шт.

29

418-926-3490

WASHER

SN: H50051-UP

2шт.

30

01225-70620

SCREW

SN: H50051-UP

2шт.

31

418-926-3490

WASHER

SN: H50051-UP

2шт.

32

423-54-48470

CAP

SN: H50051-H50099

1шт.

33

425-54-32571

SHEET

SN: H50051-H50099

1шт.

Выбрано товаров: 33
