ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/)

Запчасти Komatsu WA470-6 ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) F ТРАНСМИССИЯ

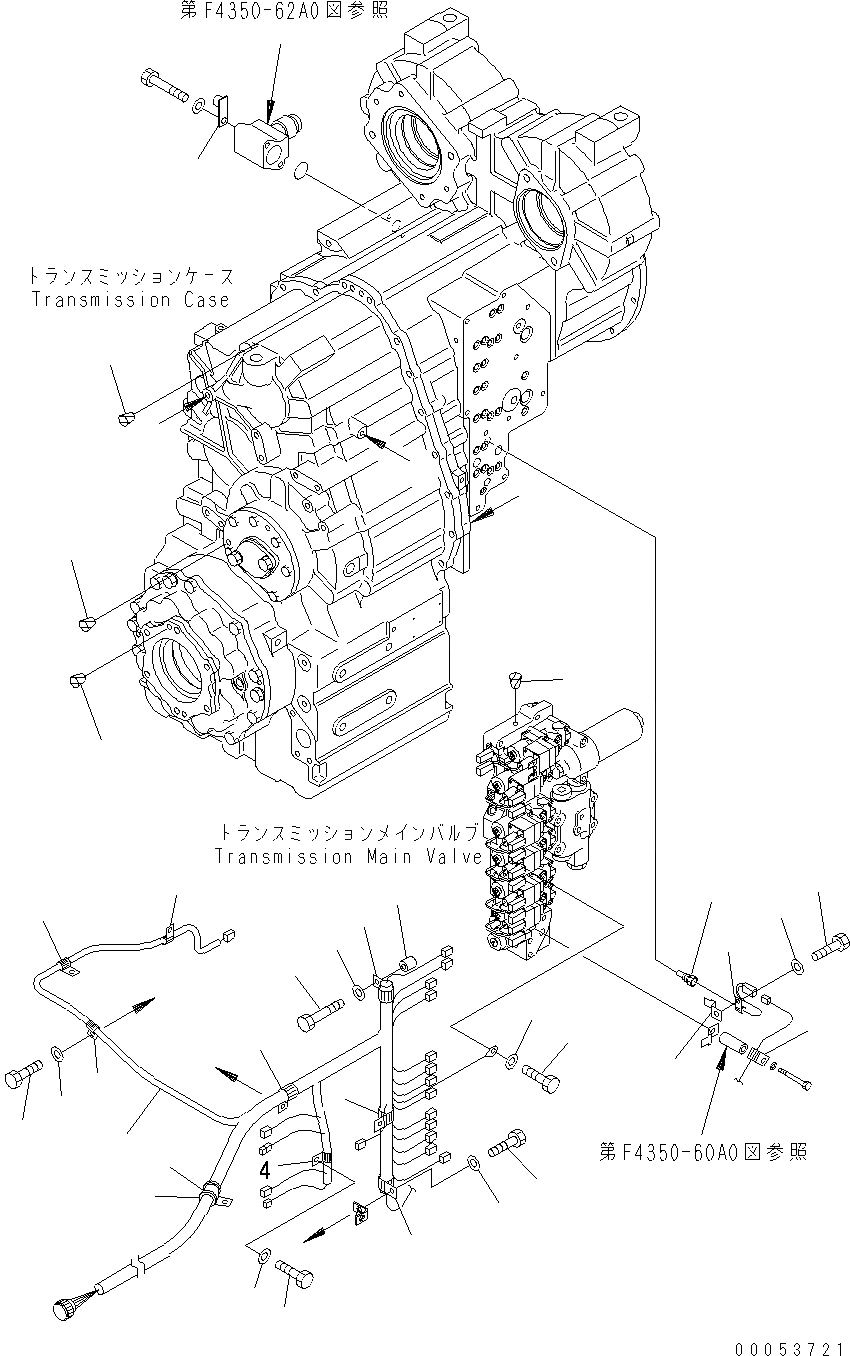

Схема запчастей Komatsu WA470-6 - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) F ТРАНСМИССИЯ
24
16
16
16
9
9
10
11
9
1
6
7
3
2
5
4
13
12
8
19
20
5
18
11
10
21
14
15
23
22
9
17
a
a
b
b
c
c
\SEE FIG. F4350-60A0
\SEE FIG. F4350-62A0
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

421-15-H1761

TRANSMISSION ASSEMBLY

SN: H50710-H50879

1шт.

|$2

421-15-H1070

TRANSMISSION ASSEMBLY

SN: H50051-H50709

1шт.

1

714-07-35814

WIRING HARNESS

SN: H50051-H50879

1шт.

2

01010-81016

BOLT

SN: H50051-H50879

1шт.

3

01643-31032

WASHER

SN: H50051-H50879

1шт.

4

600-051-2140

CLIP

SN: H50051-H50879

2шт.

5

600-051-2190

CLIP

SN: H50051-H50879

2шт.

6

04434-53211

CLIP

SN: H50051-H50879

1шт.

7

07095-20523

CUSHION

SN: H50051-H50879

1шт.

8

600-051-2240

CLIP

SN: H50051-H50879

1шт.

9

600-051-2100

CLIP

SN: H50051-H50879

4шт.

10

01010-81020

BOLT

SN: H50051-H50879

6шт.

11

01643-31032

WASHER

SN: H50051-H50879

6шт.

12

01010-81025

BOLT

SN: H50051-H50879

1шт.

13

01643-31032

WASHER

SN: H50051-H50879

1шт.

14

7861-93-3320

SENSOR

SN: H50051-H50879

1шт.

15

600-051-2060

CLIP

SN: H50051-H50879

1шт.

16

07049-01215

PLUG

SN: H50051-H50879

10шт.

17

07049-01012

PLUG

SN: H50051-H50879

1шт.

18

144-874-7470

BOSS

SN: H50051-H50879

1шт.

19

01010-81045

BOLT

SN: H50051-H50879

1шт.

20

01643-31032

WASHER

SN: H50051-H50879

1шт.

21

08193-21012

CLIP

SN: H50051-H50879

1шт.

22

01010-81016

BOLT

SN: H50051-H50879

1шт.

23

01643-31032

WASHER

SN: H50051-H50879

1шт.

24

419-S95-2830

PLATE

SN: H50051-H50879

1шт.

\SEE FIG. F4350-

SEE FIG. F4350-60A0

-1шт.

\SEE FIG. F4350-

SEE FIG. F4350-62A0

-1шт.

Выбрано товаров: 28
