Komatsu
/
Погрузчики фронтальные
/
WA470-6 S/N H50051 - H50879 / H52001 - Up
/
E ЭЛЕКТРИКА
/

КОРПУС АККУМУЛЯТОРА (АККУМУЛЯТОР WIRE)

Запчасти Komatsu WA470-6 КОРПУС АККУМУЛЯТОРА (АККУМУЛЯТОР WIRE) E ЭЛЕКТРИКА

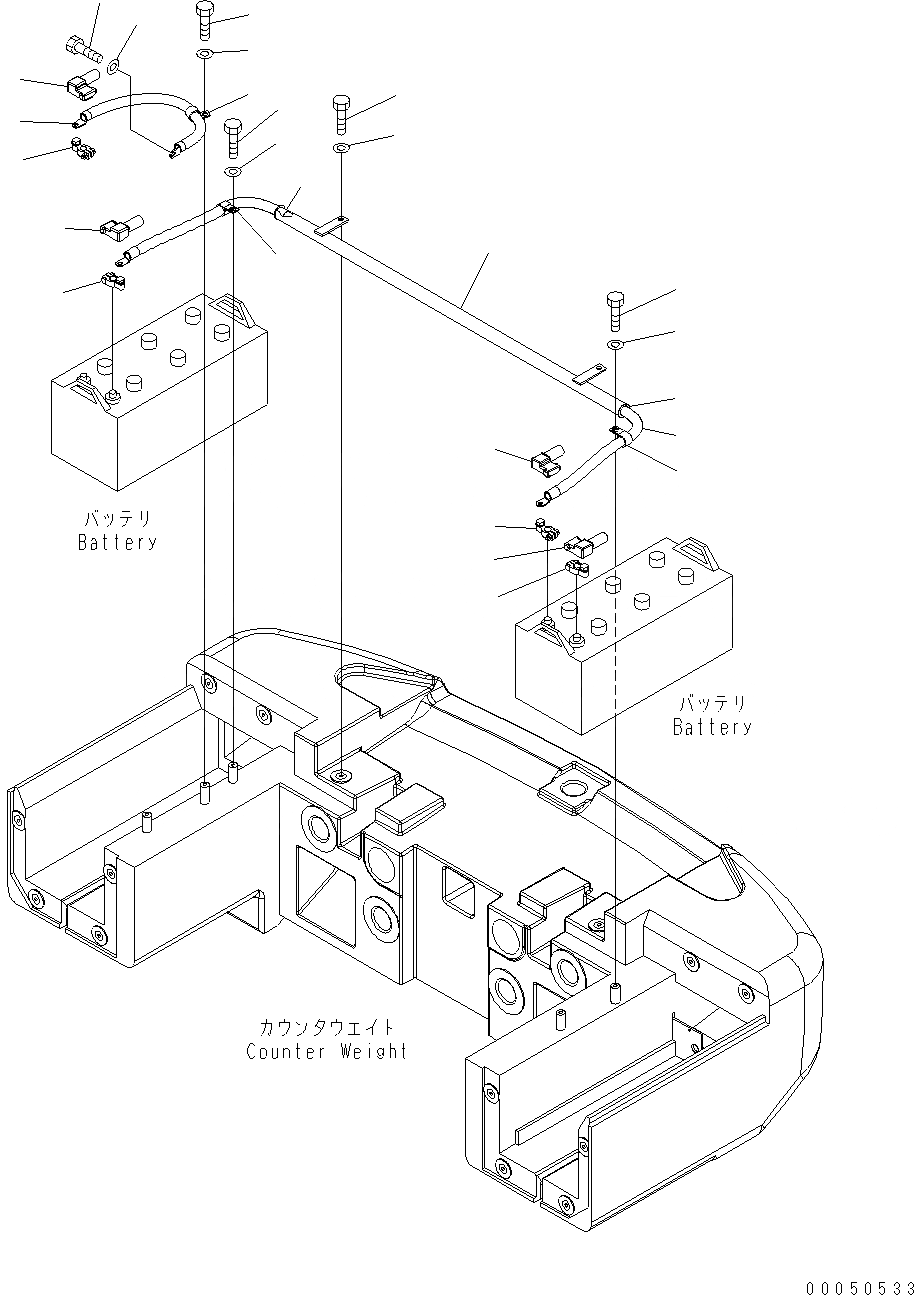

Схема запчастей Komatsu WA470-6 - КОРПУС АККУМУЛЯТОРА (АККУМУЛЯТОР WIRE) E ЭЛЕКТРИКА
7
8
10
5
6
14
17
15
16
9
4
1
17
13
16
2
3
7
8
6
7
8
10
6
11
12

№

Артикул

Название

Примечание

Количество

1

08028-EE055

CABLE

SN: H50051-UP

1шт.

2

01010-81020

BOLT

SN: H50051-UP

1шт.

3

01643-31032

WASHER

SN: H50051-UP

1шт.

4

14X-06-12270

COVER, RHS

SN: H50051-UP

1шт.

5

421-06-H2BN0

CABLE

SN: H50454-UP

1шт.

|$6

421-06-42340

CABLE

SN: H50051-H50453

1шт.

6

04434-52312

CLIP

SN: H50051-UP

4шт.

7

01010-81020

BOLT

SN: H50051-UP

4шт.

8

01643-31032

WASHER

SN: H50051-UP

4шт.

9

421-06-44581

PIPE

SN: H50051-UP

1шт.

10

418-06-31650

BUSHING

SN: H50051-UP

1шт.

11

01010-81020

BOLT

SN: H50051-UP

2шт.

12

01643-31032

WASHER

SN: H50051-UP

2шт.

13

14X-06-12280

COVER, LHS

SN: H50051-UP

1шт.

14

14X-06-12290

COVER, RHS

SN: H50051-UP

1шт.

15

14X-06-12280

COVER, LHS

SN: H50051-UP

1шт.

16

08000-00000

TERMINAL, (+)

SN: H50051-UP

2шт.

17

08000-00001

TERMINAL, (-)

SN: H50051-UP

2шт.

Выбрано товаров: 18
