WA470-6 S/N A46001-UP
/
ДВИГАТЕЛЬ
/

A-AF7 ТОПЛИВН. ПОДАЮЩ. И СИСТЕМА СМАЗКИ МАСЛОПРОВОДЯЩАЯ ЛИНИЯ

Запчасти Komatsu WA470-6 A-AF7 ТОПЛИВН. ПОДАЮЩ. И СИСТЕМА СМАЗКИ МАСЛОПРОВОДЯЩАЯ ЛИНИЯ ДВИГАТЕЛЬ

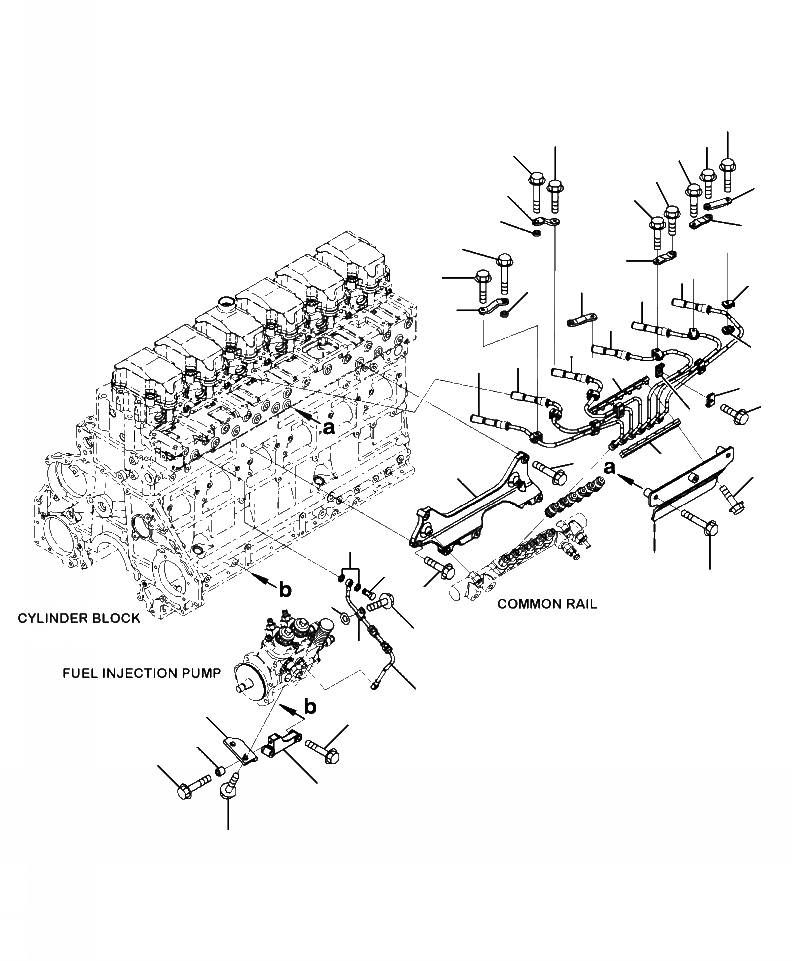

Схема запчастей Komatsu WA470-6 - A-AF7 ТОПЛИВН. ПОДАЮЩ. И СИСТЕМА СМАЗКИ МАСЛОПРОВОДЯЩАЯ ЛИНИЯ ДВИГАТЕЛЬ
1
3
36
33
36
31
36
32
30
35
34
21
20
30
19
30
24
18
36
29
27
28
29
28
27
36
17
16
38
37
39
26
25
22
23
2
12
11
15
13
14
10
4
5
6
7
8
9

№

Артикул

Название

Примечание

Количество

1

6251-21-6110

BRACKET, COMMON RAIL

1шт.

2

01435-01030

BOLT

2шт.

3

01435-01040

BOLT

1шт.

4

6156-21-6121

BRACKET, SUPPLY PUMP

1шт.

5

01435-01045

BOLT

2шт.

6

6251-21-6130

BRACKET, SUPPLY PUMP

1шт.

7

6631-11-5630

SPACER

1шт.

8

01435-01040

BOLT

1шт.

9

01435-01220

BOLT

2шт.

10

6156-71-5611

HOSE, LUBRICATOR

1шт.

11

07206-30710

BOLT, JOINT

1шт.

12

07005-01012

GASKET

2шт.

13

600-051-6080

CLIP

1шт.

14

01435-01020

BOLT

1шт.

15

01643-31032

WASHER

1шт.

16

6251-71-5112

TUBE, FUEL SUPPLY - NO, 1

1шт.

17

6251-71-5122

TUBE, FUEL SUPPLY - NO, 2

1шт.

18

6251-71-5132

TUBE, FUEL SUPPLY - NO, 3

1шт.

19

6251-71-5142

TUBE, FUEL SUPPLY - NO, 4

1шт.

20

6251-71-5152

TUBE, FUEL SUPPLY - NO, 5

1шт.

21

6251-71-5162

TUBE, FUEL SUPPLY - NO, 6

1шт.

22

6251-71-5240

BRACKET

1шт.

23

01435-01050

BOLT

2шт.

24

6217-71-5261

CLAMP, HALF

1шт.

25

6217-71-5761

CLAMP, HALF

1шт.

26

01435-00635

BOLT

7шт.

27

6251-71-5210

BRACKET

2шт.

28

6162-73-5940

SPACER

2шт.

29

01435-01050

BOLT

2шт.

30

6251-71-5230

BRACKET

3шт.

31

01435-01020

BOLT

2шт.

32

6251-71-5220

BRACKET

1шт.

33

01435-01025

BOLT

1шт.

34

6261-71-6660

CLAMP, HALF

6шт.

35

6261-71-6670

CLAMP, HALF

6шт.

36

01435-00630

BOLT

6шт.

37

6251-71-5840

CLAMP, HALF

4шт.

38

6251-71-5850

CLAMP, HALF

4шт.

39

01435-00625

BOLT

4шт.

Выбрано товаров: 39
