Запчасти Komatsu WA470-6 M-A ENTRY ЛЕСТНИЦА СУППОРТ КРЕПЛЕНИЕS И КРЫШКИ ЧАСТИ КОРПУСА

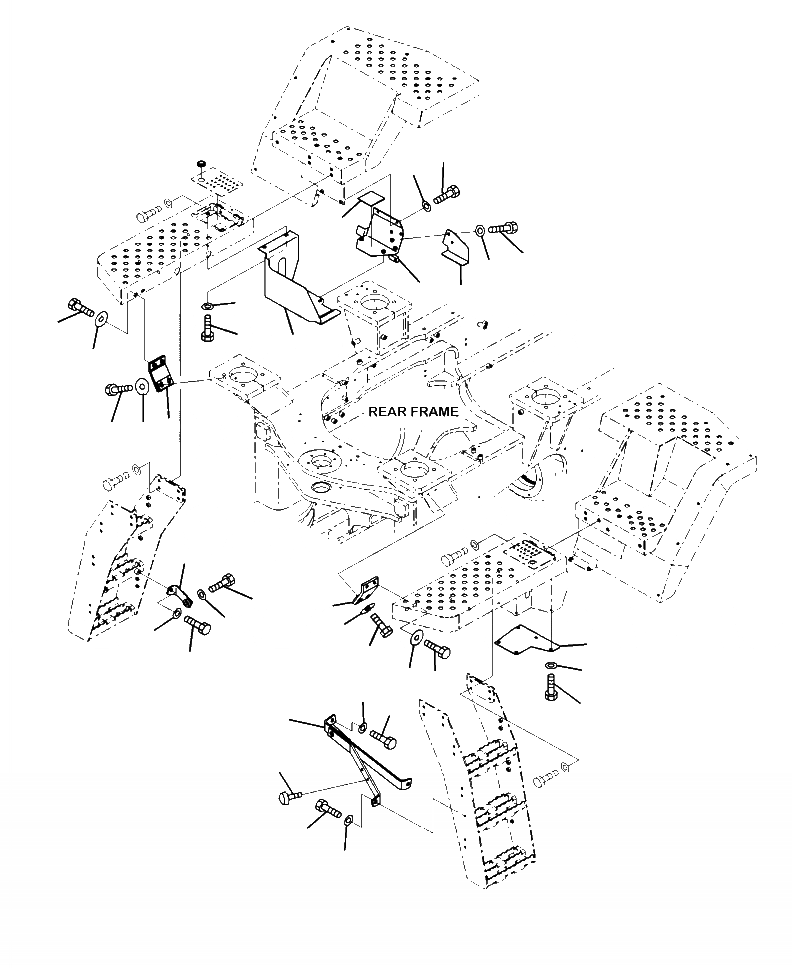

Схема запчастей Komatsu WA470-6 - M-A ENTRY ЛЕСТНИЦА СУППОРТ КРЕПЛЕНИЕS И КРЫШКИ ЧАСТИ КОРПУСА
21
22
26
24
25
20
23
16
10
15
14
12
9
11
2
5
9
6
12
8
17
11
7
19
4
3
18
1
13
3
4
10
12
12

Артикул

Название

Примечание

Количество

1

424-54-44964

BRACKET, L.H.

SN: A46001--UP

1шт.

2

421-54-44971

BRACKET, R.H.

SN: A46001--UP

1шт.

3

01010-D1230

BOLT

SN: A46001--UP

3шт.

4

01643-71232

WASHER

SN: A46001--UP

3шт.

5

01010-D1245

BOLT

SN: A46001--UP

1шт.

6

01643-71232

WASHER

SN: A46001--UP

1шт.

7

01010-D1225

BOLT

SN: A46001--UP

1шт.

8

01643-71232

WASHER

SN: A46001--UP

1шт.

9

421-54-44430

BRACKET

SN: A46001--UP

2шт.

10

01010-81240

BOLT

SN: A46001--UP

4шт.

11

01010-81245

BOLT

SN: A46001--UP

4шт.

12

175-54-34170

WASHER

SN: A46001--UP

8шт.

13

416-54-34230

PLUG

SN: A46001--UP

1шт.

14

421-54-44590

COVER

SN: A46001--UP

1шт.

15

01010-D1020

BOLT

SN: A46001--UP

4шт.

16

01643-71032

WASHER

SN: A46001--UP

4шт.

17

421-54-44260

PLATE

SN: A46001--UP

1шт.

18

01010-D1020

BOLT

SN: A46001--UP

5шт.

19

01643-71032

WASHER

SN: A46001--UP

5шт.

20

421-54-44491

COVER

SN: A46001--UP

1шт.

21

01010-D1020

BOLT

SN: A46001--UP

2шт.

22

01643-71032

WASHER

SN: A46001--UP

2шт.

23

424-54-44790

COVER

SN: A46001--UP

1шт.

24

01010-D1020

BOLT

SN: A46001--UP

2шт.

25

01643-71032

WASHER

SN: A46001--UP

2шт.

26

424-54-44990

SHEET

SN: A46001--UP

1шт.

Выбрано товаров: 26
